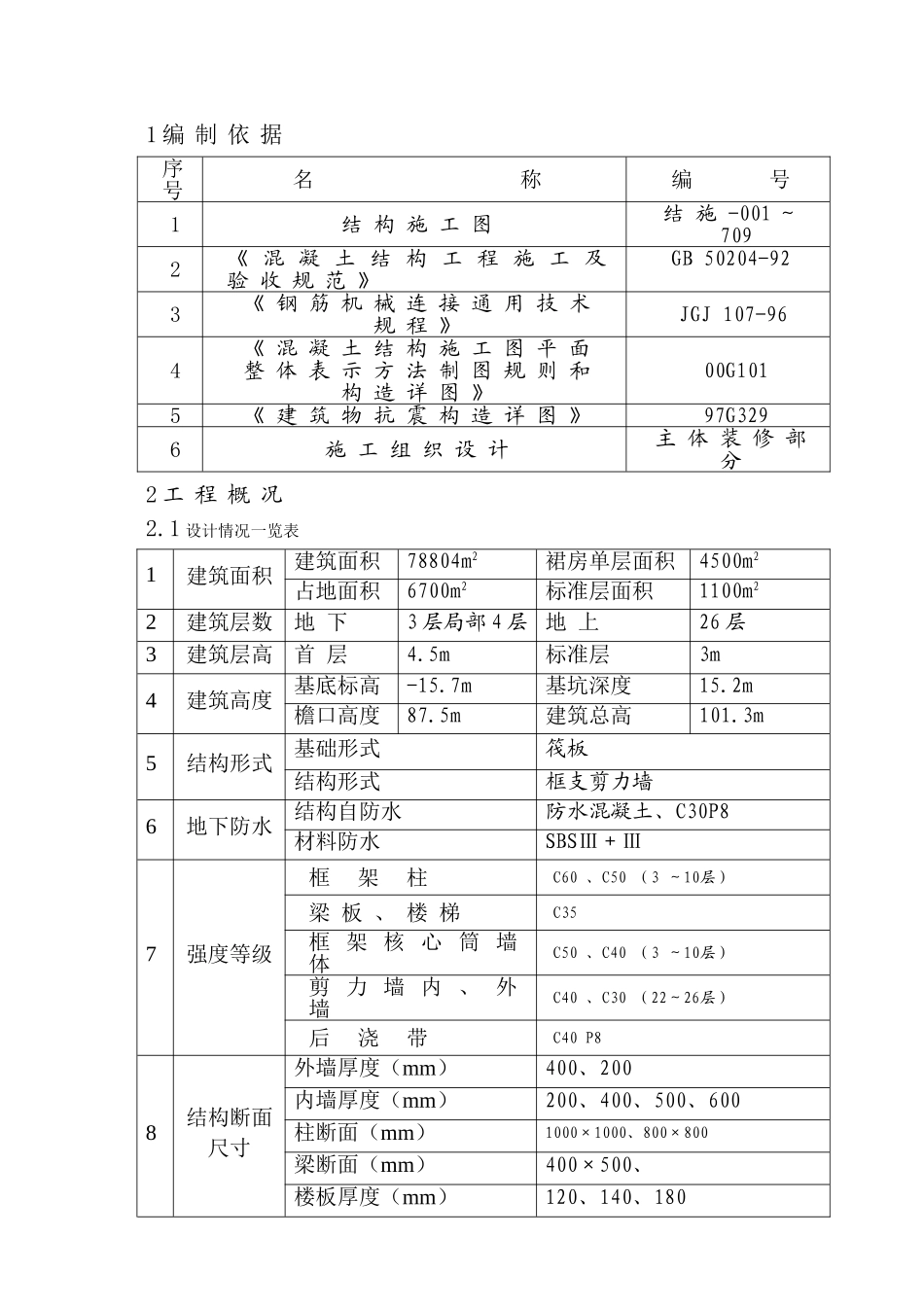

1 编 制 依 据 序号名 称编 号1结 构 施 工 图结 施 -001 ～7092《 混 凝 土 结 构 工 程 施 工 及验 收 规 范 》GB 50204-923《 钢 筋 机 械 连 接 通 用 技 术规 程 》JGJ 107-964《 混 凝 土 结 构 施 工 图 平 面整 体 表 示 方 法 制 图 规 则 和构 造 详 图 》00G1015《 建 筑 物 抗 震 构 造 详 图 》97G3296施 工 组 织 设 计主 体 装 修 部分2 工 程 概 况 2
1 设计情况一览表 1建筑面积建筑面积78804m2裙房单层面积4500m2占地面积6700m2标准层面积1100m22建筑层数地 下3 层局部 4 层 地 上26 层3建筑层高首 层4
5m标准层3m4建筑高度基底标高-15
7m基坑深度15
2m檐口高度87
5m建筑总高101
3m5结构形式基础形式筏板结构形式框支剪力墙6地下防水结构自防水防水混凝土、C30P8材料防水SBSⅢ＋Ⅲ7强度等级框 架 柱C60 、C50 （3 ～10层）梁 板 、 楼 梯C35框 架 核 心 筒 墙体C50 、C40 （3 ～10层）剪 力 墙 内 、 外墙C40 、C30 （22～26层）后 浇 带C40 P88结构断面尺寸外墙厚度（mm）400、200内墙厚度（mm）200、400、500、600柱断面（mm）1000×1000、800×800 梁断面（mm）400×500、楼板厚度（mm）120、140、1809结 构转换层设置位置十层和十一层之间结构形式框支梁10钢筋类别非预应力钢筋Ⅰ级、Ⅱ级11钢 筋保护层梁、柱25mm墙、板20mm12钢 筋连 接类 别框架梁≥Ф22冷挤压框架柱≥Ф20锥螺纹剪力墙及其它绑 扎2

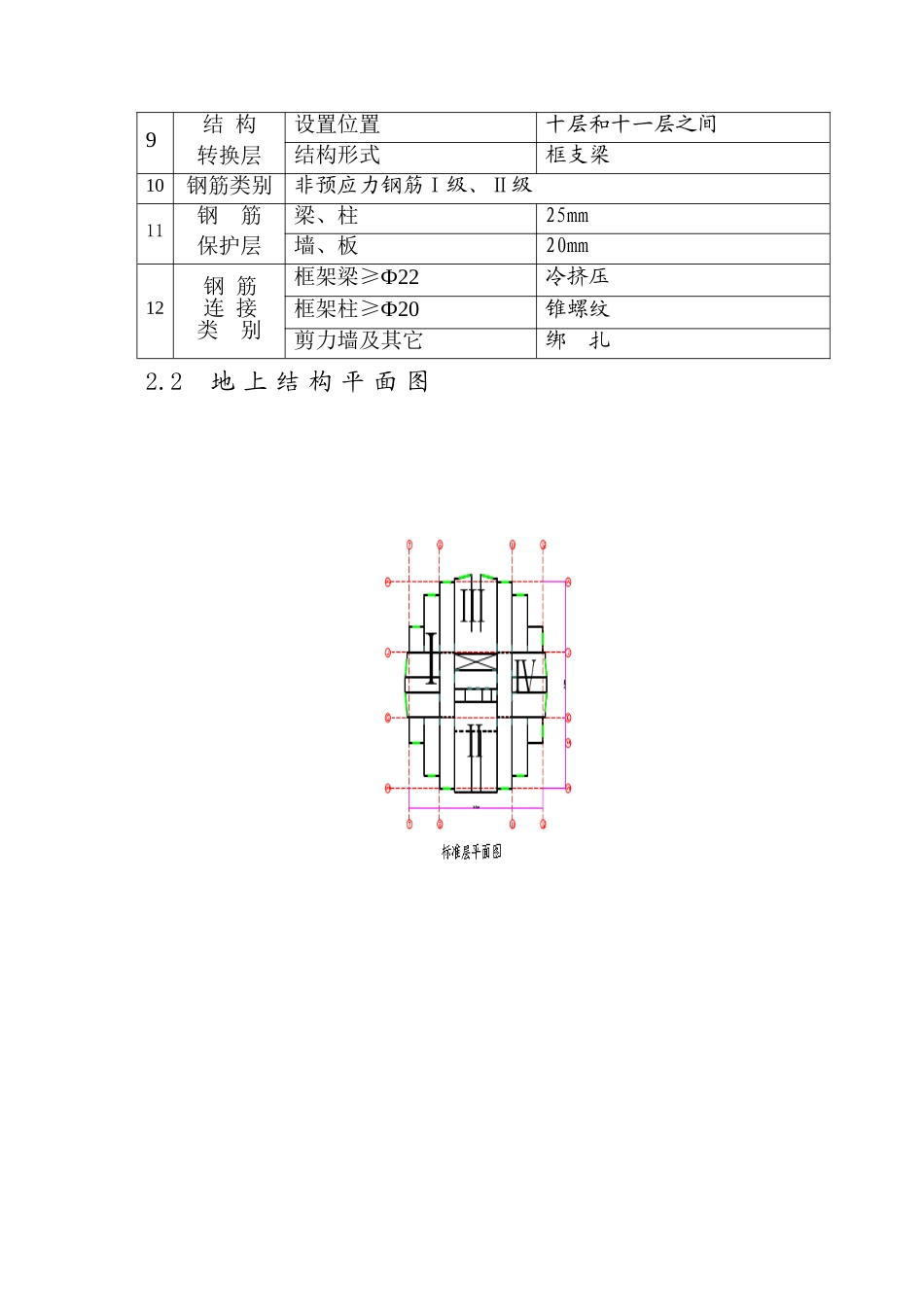

2 地 上 结 构 平 面 图3 施 工 安 排3

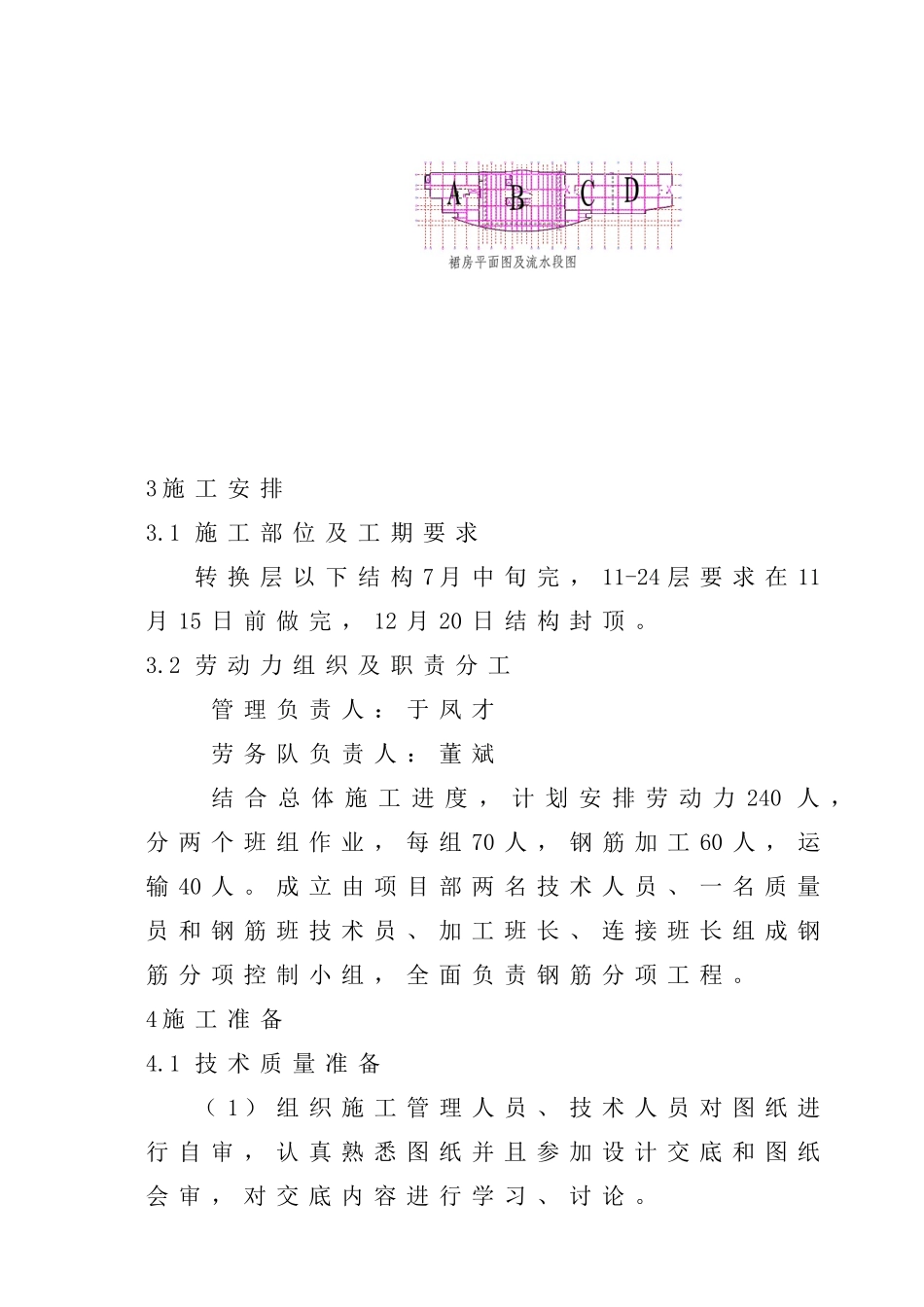

1 施 工 部 位 及 工 期 要 求
