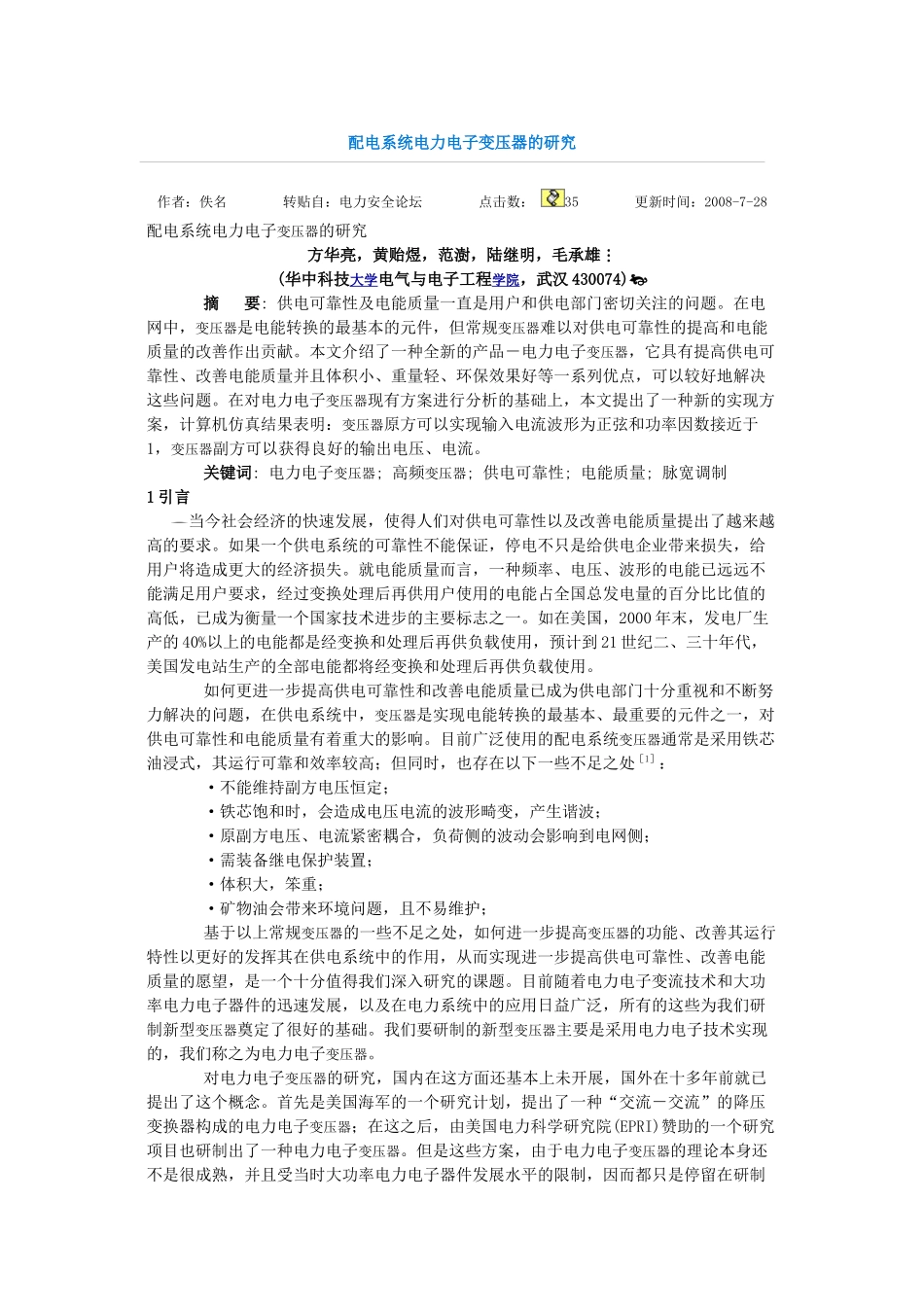

配电系统电力电子变压器的研究作者：佚名 转贴自：电力安全论坛 点击数： 35 更新时间：2008-7-28配电系统电力电子变压器的研究方华亮，黄贻煜，范澍，陆继明，毛承雄(华中科技大学电气与电子工程学院，武汉 430074) 摘 要: 供电可靠性及电能质量一直是用户和供电部门密切关注的问题。在电网中，变压器是电能转换的最基本的元件，但常规变压器难以对供电可靠性的提高和电能质量的改善作出贡献。本文介绍了一种全新的产品－电力电子变压器，它具有提高供电可靠性、改善电能质量并且体积小、重量轻、环保效果好等一系列优点，可以较好地解决这些问题。在对电力电子变压器现有方案进行分析的基础上，本文提出了一种新的实现方案，计算机仿真结果表明：变压器原方可以实现输入电流波形为正弦和功率因数接近于1，变压器副方可以获得良好的输出电压、电流。 关键词: 电力电子变压器; 高频变压器; 供电可靠性; 电能质量; 脉宽调制1 引言 当今社会经济的快速发展，使得人们对供电可靠性以及改善电能质量提出了越来越高的要求。如果一个供电系统的可靠性不能保证，停电不只是给供电企业带来损失，给用户将造成更大的经济损失。就电能质量而言，一种频率、电压、波形的电能已远远不能满足用户要求，经过变换处理后再供用户使用的电能占全国总发电量的百分比比值的高低，已成为衡量一个国家技术进步的主要标志之一。如在美国，2000 年末，发电厂生产的 40%以上的电能都是经变换和处理后再供负载使用，预计到 21 世纪二、三十年代，美国发电站生产的全部电能都将经变换和处理后再供负载使用。 如何更进一步提高供电可靠性和改善电能质量已成为供电部门十分重视和不断努力解决的问题，在供电系统中，变压器是实现电能转换的最基本、最重要的元件之一，对供电可靠性和电能质量有着重大的影响。目前广泛使用的配电系统变压器通常是采用铁芯油浸式，其运行可靠和效率较高；但同时，也存在以下一些不足之处［1］： ·不能维持副方电压恒定； ·铁芯饱和时，会造成电压电流的波形畸变，产生谐波； ·原副方电压、电流紧密耦合，负荷侧的波动会影响到电网侧； ·需装备继电保护装置； ·体积大，笨重； ·矿物油会带来环境问题，且不易维护； 基于以上常规变压器的一些不足之处，如何进一步提高变压器的功能、改善其运行特性以更好的发挥其在供电系统中的作用，从而实现进一步提高供电可靠性、改善电能质量的愿望，是一个十分值得我...
