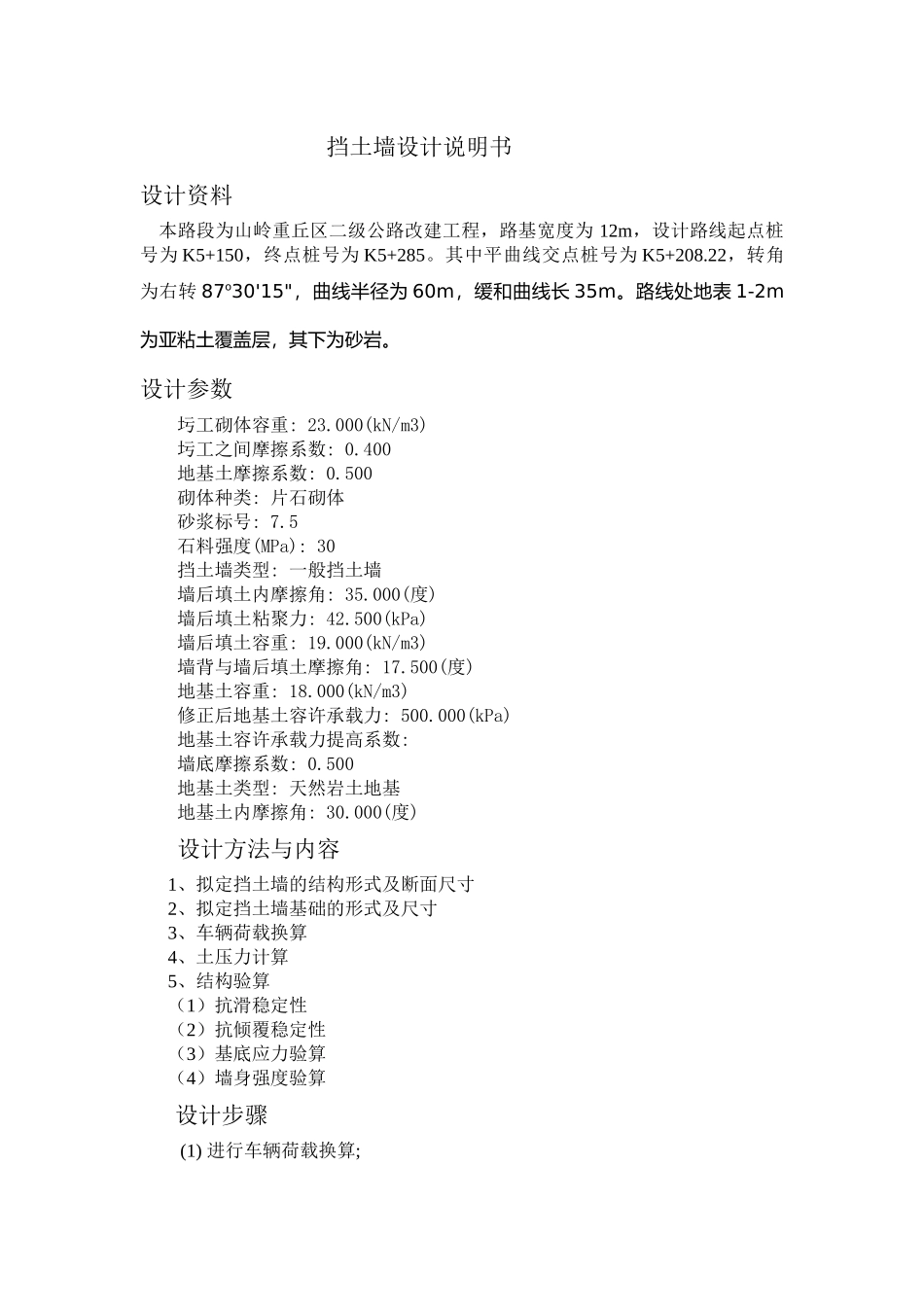

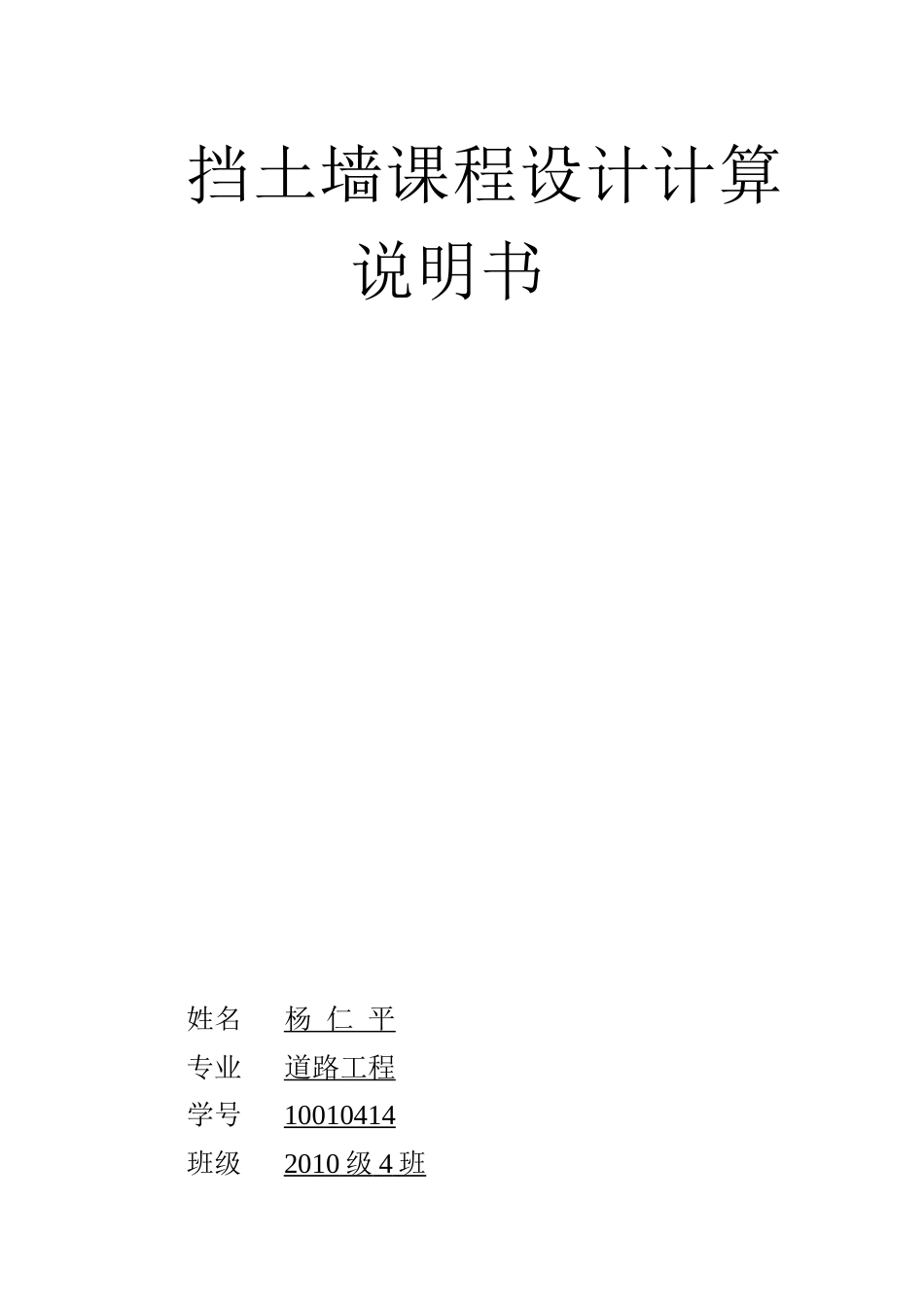

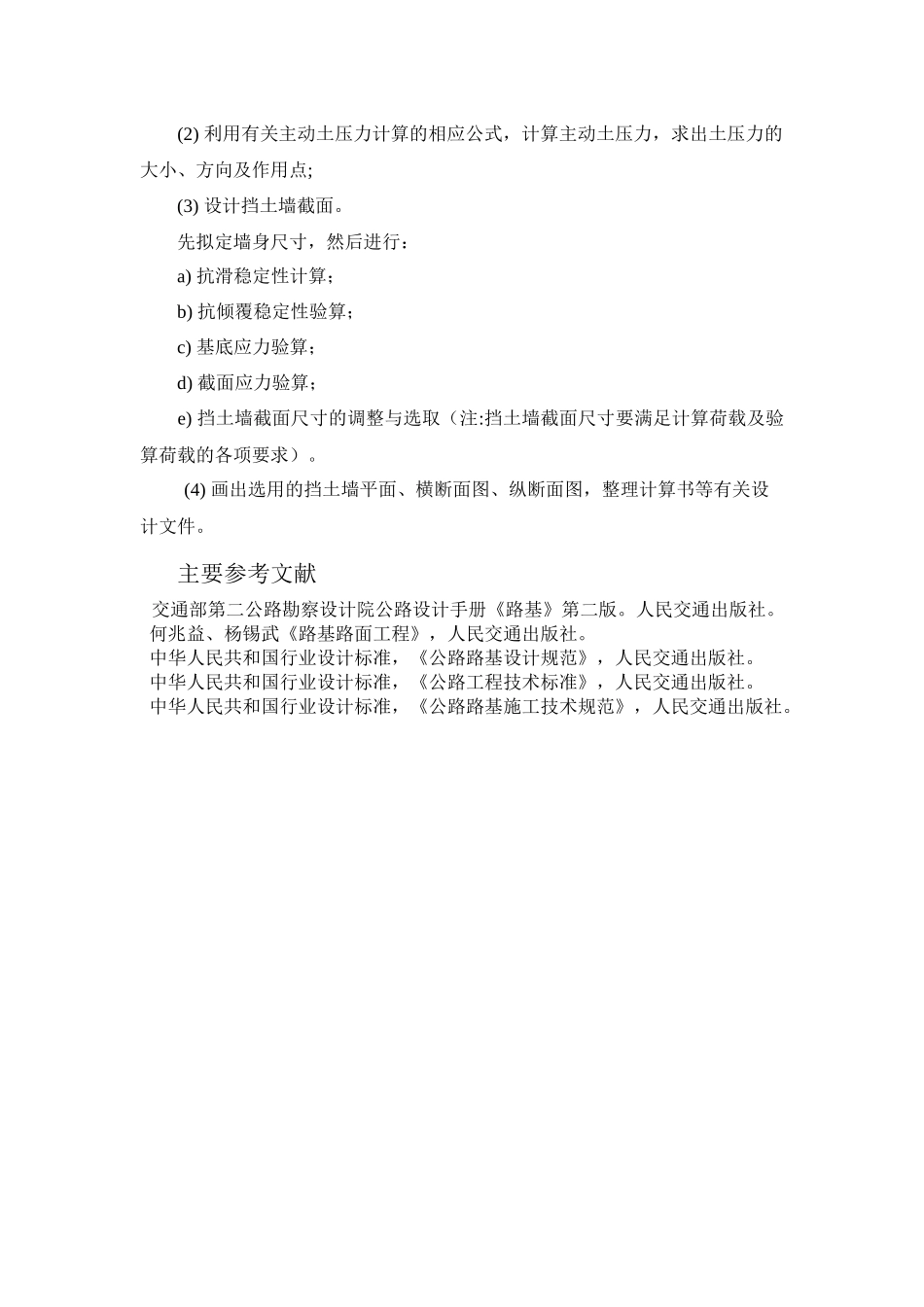

挡土墙课程设计计算说明书姓名 杨 仁 平专业 道路工程学号 10010414班级 2010 级 4 班 挡土墙设计说明书设计资料本路段为山岭重丘区二级公路改建工程，路基宽度为 12m，设计路线起点桩号为 K5+150，终点桩号为 K5+285。其中平曲线交点桩号为 K5+208.22，转角为右转 87o30'15"，曲线半径为 60m，缓和曲线长 35m。路线处地表 1-2m为亚粘土覆盖层，其下为砂岩。设计参数 圬工砌体容重: 23.000(kN/m3) 圬工之间摩擦系数: 0.400 地基土摩擦系数: 0.500 砌体种类: 片石砌体 砂浆标号: 7.5 石料强度(MPa): 30 挡土墙类型: 一般挡土墙 墙后填土内摩擦角: 35.000(度) 墙后填土粘聚力: 42.500(kPa) 墙后填土容重: 19.000(kN/m3) 墙背与墙后填土摩擦角: 17.500(度) 地基土容重: 18.000(kN/m3) 修正后地基土容许承载力: 500.000(kPa) 地基土容许承载力提高系数: 墙底摩擦系数: 0.500 地基土类型: 天然岩土地基地基土内摩擦角: 30.000(度)设计方法与内容1、拟定挡土墙的结构形式及断面尺寸2、拟定挡土墙基础的形式及尺寸3、车辆荷载换算4、土压力计算5、结构验算（1）抗滑稳定性（2）抗倾覆稳定性（3）基底应力验算（4）墙身强度验算设计步骤 (1) 进行车辆荷载换算; (2) 利用有关主动土压力计算的相应公式，计算主动土压力，求出土压力的大小、方向及作用点; (3) 设计挡土墙截面。 先拟定墙身尺寸，然后进行： a) 抗滑稳定性计算； b) 抗倾覆稳定性验算； c) 基底应力验算； d) 截面应力验算； e) 挡土墙截面尺寸的调整与选取（注:挡土墙截面尺寸要满足计算荷载及验算荷载的各项要求）。(4) 画出选用的挡土墙平面、横断面图、纵断面图，整理计算书等有关设计文件。主要参考文献 交通部第二公路勘察设计院公路设计手册《路基》第二版。人民交通出版社。何兆益、杨锡武《路基路面工程》，人民交通出版社。中华人民共和国行业设计标准，《公路路基设计规范》，人民交通出版社。中华人民共和国行业设计标准，《公路工程技术标准》，人民交通出版社。中华人民共和国行业设计标准，《公路路基施工技术规范》，人民交通出版社。挡土墙验算[执行标准：公路]计算项目： 衡重式挡土墙 1------------------------------------------------------------------------原始条件: 墙身尺寸: 墙身总高: 15.000(m) 上墙高: 6.000(m) 墙顶宽: 0.800(m) 台宽: 0.800(m) 面坡倾斜坡度: 1:0.080 ...
