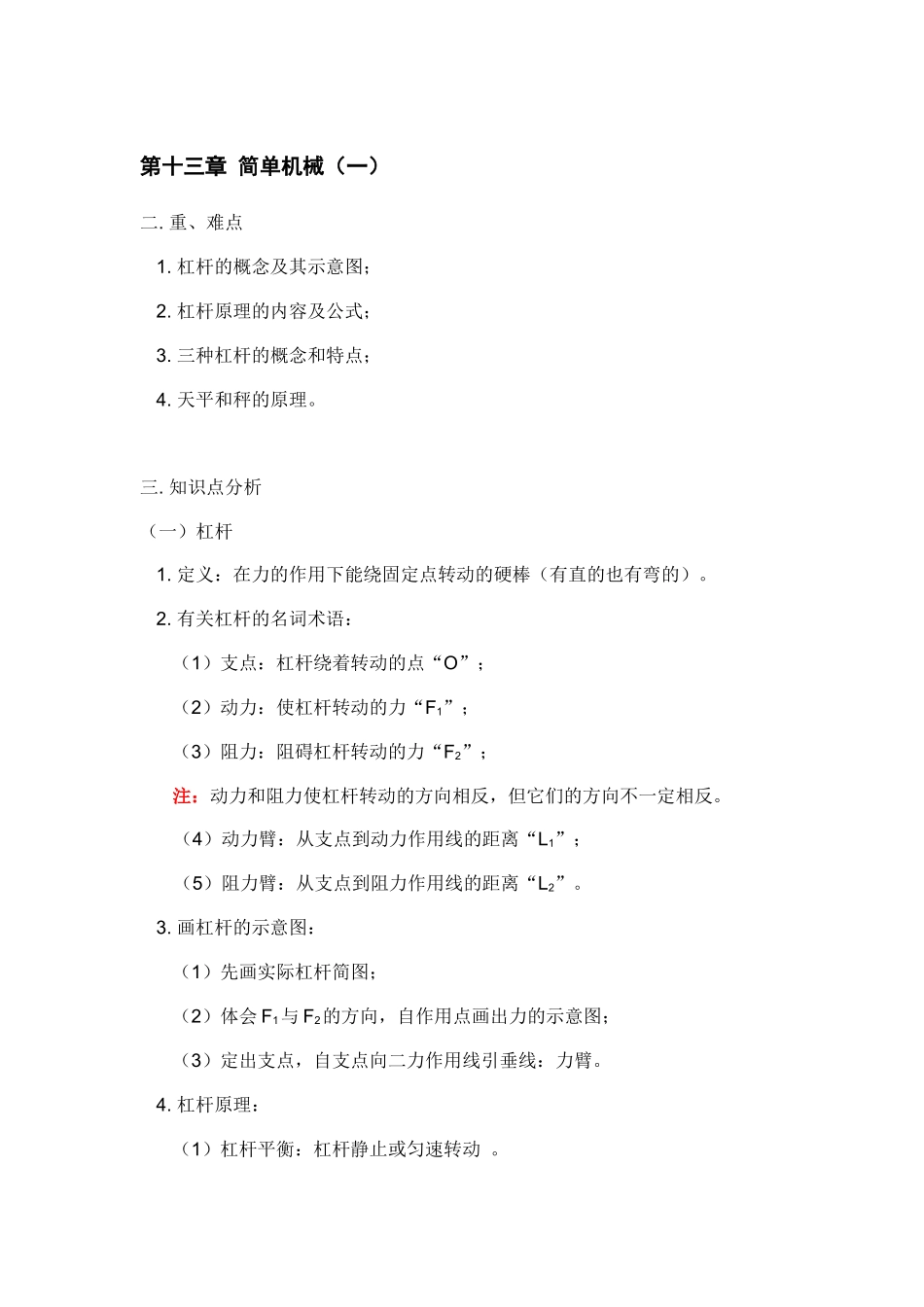

第十三章 简单机械（一） 二
杠杆的概念及其示意图； 2
杠杆原理的内容及公式； 3
三种杠杆的概念和特点；4
天平和秤的原理
知识点分析（一）杠杆1
定义：在力的作用下能绕固定点转动的硬棒（有直的也有弯的）
有关杠杆的名词术语：（1）支点：杠杆绕着转动的点“O”；（2）动力：使杠杆转动的力“F1”；（3）阻力：阻碍杠杆转动的力“F2”；注：动力和阻力使杠杆转动的方向相反，但它们的方向不一定相反
（4）动力臂：从支点到动力作用线的距离“L1”；（5）阻力臂：从支点到阻力作用线的距离“L2”
画杠杆的示意图：（1）先画实际杠杆简图；（2）体会 F1与 F2的方向，自作用点画出力的示意图；（3）定出支点，自支点向二力作用线引垂线：力臂

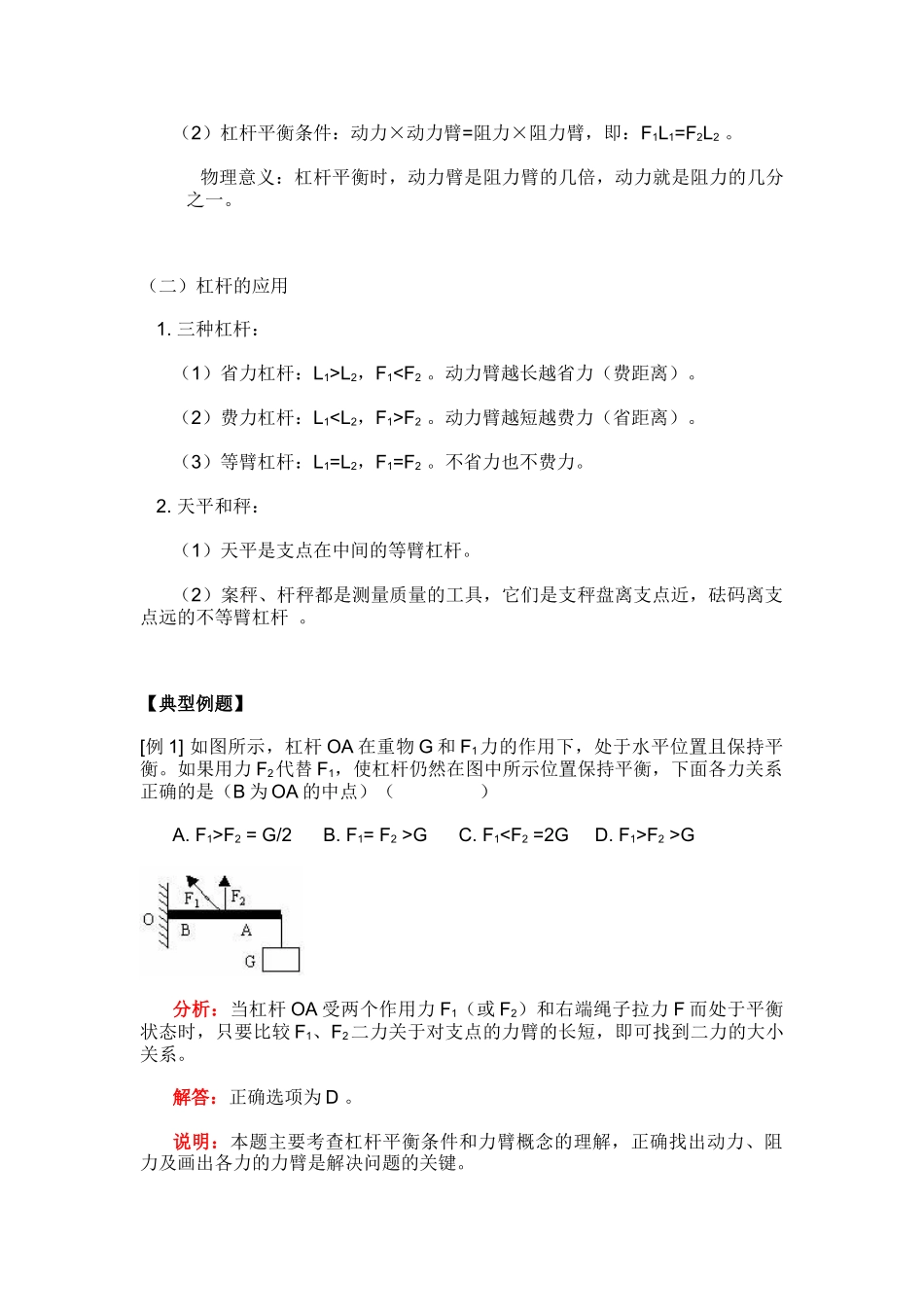

杠杆原理：（1）杠杆平衡：杠杆静止或匀速转动
（2）杠杆平衡条件：动力×动力臂=阻力×阻力臂，即：F1L1=F2L2
物理意义：杠杆平衡时，动力臂是阻力臂的几倍，动力就是阻力的几分之一
（二）杠杆的应用1
三种杠杆：（1）省力杠杆：L1>L2，F1F2 = G/2 B
F1= F2 >G C
F1F2 >G 分析：当杠杆 OA 受两个作用力 F1（或 F2）和右端绳子拉力 F 而处于平衡状态时，只要比较 F1、F2二力关于对支点的力臂的长短，即可找到二力的大小关系
解答：正确选项为 D
说明：本题主要考查杠杆平衡条件和力臂概念的理解，正确找出动力、阻力及画出各力的力臂是解决问题的关键
[例 2] 一条扁担长 1
6m，扁担前挂一总重为 250N 的重物，扁担后端挂一个总重为 150N 的重物
要使扁担在水平位置平衡，人担扁担时，肩膀应在离前端 m 处，扁担对人的肩膀的压力是 N（扁担本身重力忽略不计）
分析：将实物扁担抽象为杠杆，再确定某种情况下的支点、动力作用点和阻力作用点，确定
