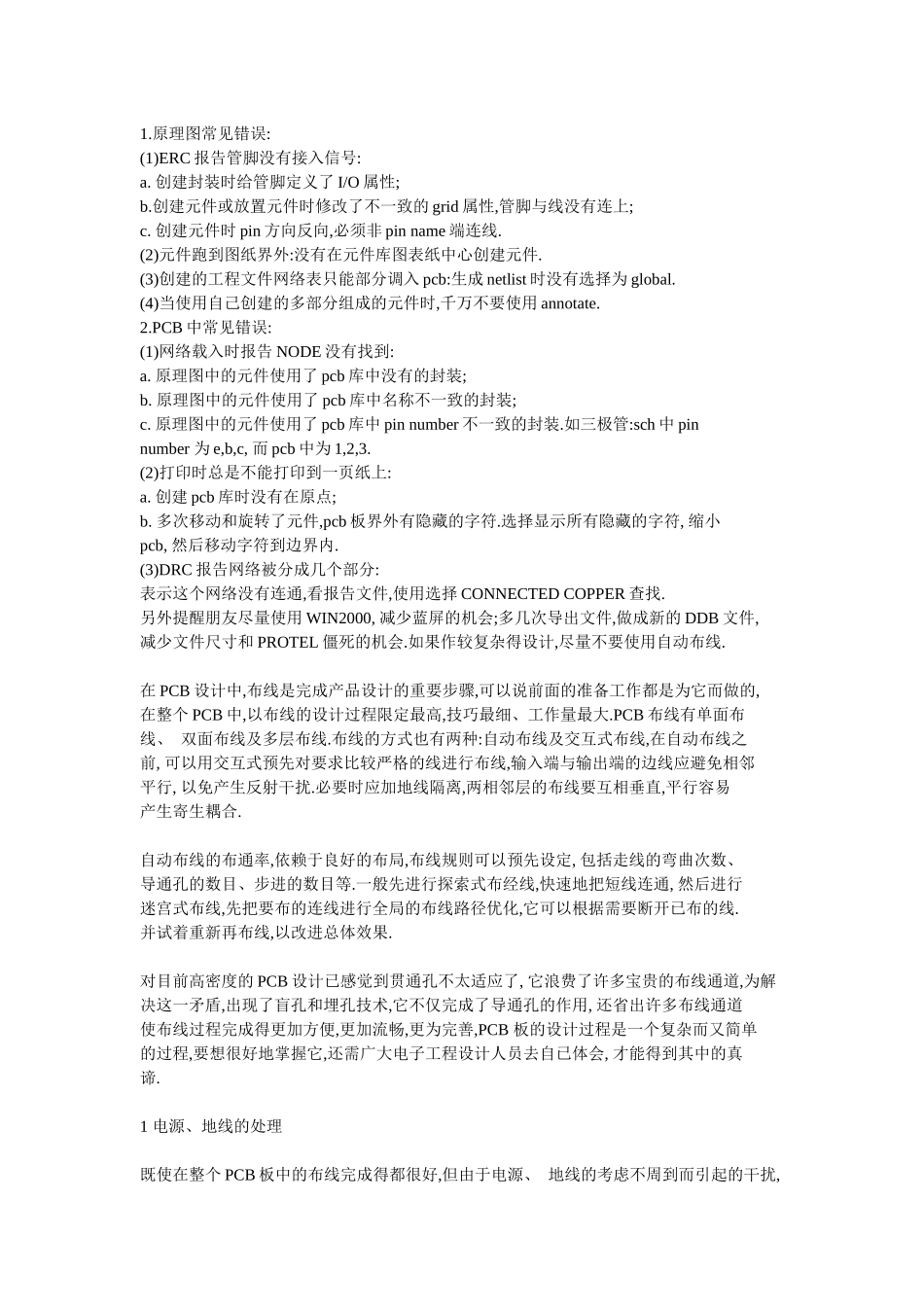

1.原理图常见错误: (1)ERC 报告管脚没有接入信号: a. 创建封装时给管脚定义了 I/O 属性; b.创建元件或放置元件时修改了不一致的 grid 属性,管脚与线没有连上; c. 创建元件时 pin 方向反向,必须非 pin name 端连线. (2)元件跑到图纸界外:没有在元件库图表纸中心创建元件. (3)创建的工程文件网络表只能部分调入 pcb:生成 netlist 时没有选择为 global. (4)当使用自己创建的多部分组成的元件时,千万不要使用 annotate. 2.PCB 中常见错误: (1)网络载入时报告 NODE 没有找到: a. 原理图中的元件使用了 pcb 库中没有的封装; b. 原理图中的元件使用了 pcb 库中名称不一致的封装; c. 原理图中的元件使用了 pcb 库中 pin number 不一致的封装.如三极管:sch 中 pin number 为 e,b,c, 而 pcb 中为 1,2,3. (2)打印时总是不能打印到一页纸上: a. 创建 pcb 库时没有在原点; b. 多次移动和旋转了元件,pcb 板界外有隐藏的字符.选择显示所有隐藏的字符, 缩小 pcb, 然后移动字符到边界内. (3)DRC 报告网络被分成几个部分: 表示这个网络没有连通,看报告文件,使用选择 CONNECTED COPPER 查找. 另外提醒朋友尽量使用 WIN2000, 减少蓝屏的机会;多几次导出文件,做成新的 DDB 文件, 减少文件尺寸和 PROTEL 僵死的机会.如果作较复杂得设计,尽量不要使用自动布线. 在 PCB 设计中,布线是完成产品设计的重要步骤,可以说前面的准备工作都是为它而做的, 在整个 PCB 中,以布线的设计过程限定最高,技巧最细、工作量最大.PCB 布线有单面布 线、 双面布线及多层布线.布线的方式也有两种:自动布线及交互式布线,在自动布线之 前, 可以用交互式预先对要求比较严格的线进行布线,输入端与输出端的边线应避免相邻 平行, 以免产生反射干扰.必要时应加地线隔离,两相邻层的布线要互相垂直,平行容易 产生寄生耦合. 自动布线的布通率,依赖于良好的布局,布线规则可以预先设定, 包括走线的弯曲次数、 导通孔的数目、步进的数目等.一般先进行探索式布经线,快速地把短线连通, 然后进行 迷宫式布线,先把要布的连线进行全局的布线路径优化,它可以根据需要断开已布的线. 并试着重新再布线,以改进总体效果. 对目前高密度的 PCB 设计已感觉到贯通孔不太适应了, 它浪费了许多宝贵的布线通道,为解 决这一矛盾,出现了盲孔和埋孔技术,它不仅完成了导通孔的作用, 还省出许多布线通道 使布线过程完成...
