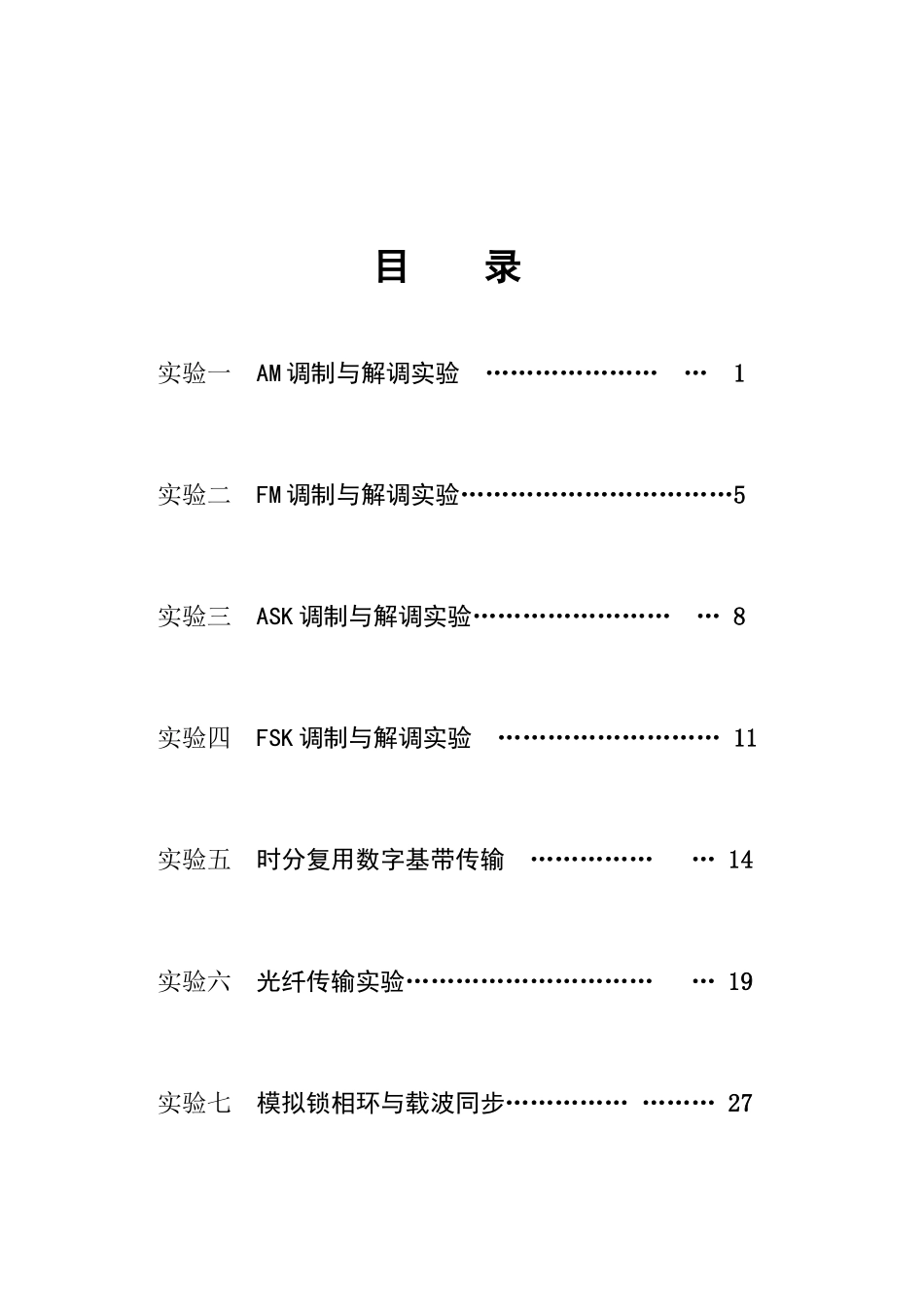

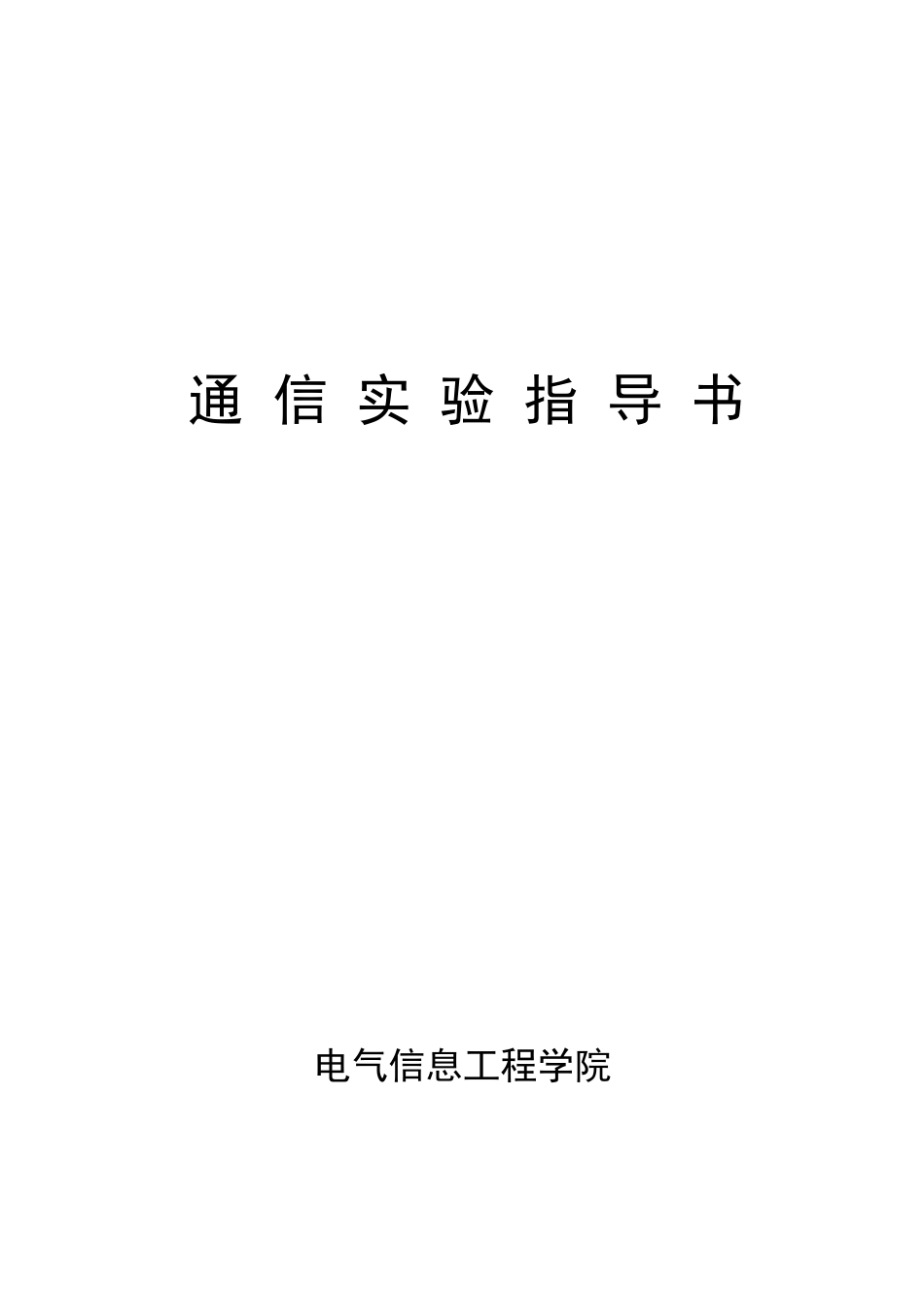

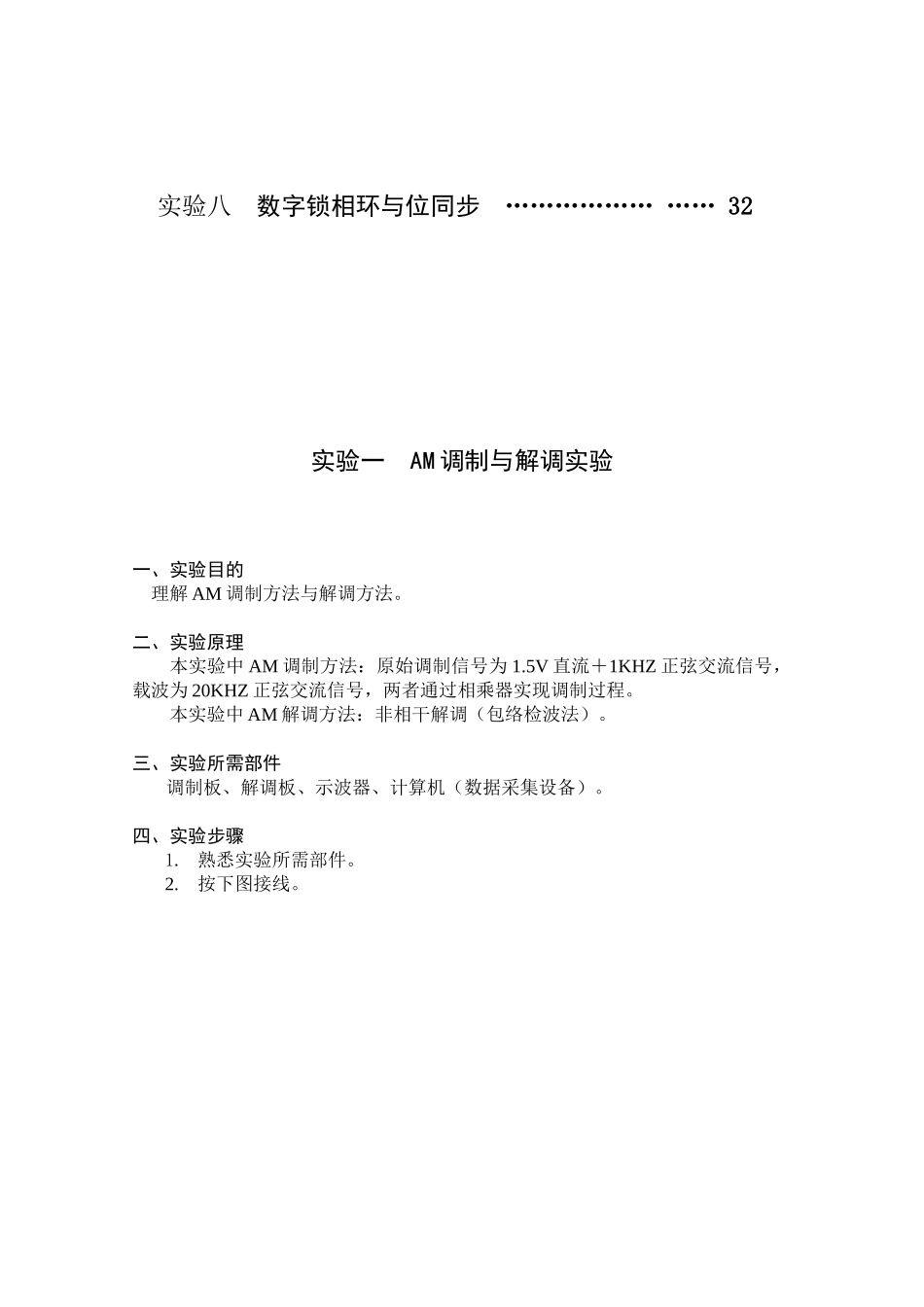

通 信 实 验 指 导 书 电气信息工程学院目 录实验一 AM 调制与解调实验 ………………… … 1实验二 FM 调制与解调实验……………………………5实验三 ASK 调制与解调实验…………………… … 8实验四 FSK 调制与解调实验 ……………………… 11实验五 时分复用数字基带传输 …………… … 14实验六 光纤传输实验………………………… … 19实验七 模拟锁相环与载波同步…………… ……… 27实验八 数字锁相环与位同步 ……………… …… 32实验一 AM 调制与解调实验一、实验目的 理解 AM 调制方法与解调方法。二、实验原理本实验中 AM 调制方法：原始调制信号为 1.5V 直流＋1KHZ 正弦交流信号，载波为 20KHZ 正弦交流信号，两者通过相乘器实现调制过程。本实验中 AM 解调方法：非相干解调（包络检波法）。三、实验所需部件调制板、解调板、示波器、计算机（数据采集设备）。四、实验步骤1. 熟悉实验所需部件。2.按下图接线。3. 用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面各图中。4. 结合上述实验结果深入理解 AM 调制方法与解调方法。实验一参考结果实验二 FM 调制与解调实验一、实验目的 理解 FM 调制方法与解调方法。二、实验原理本实验中 FM 调制方法：原始调制信号为 2KHZ 正弦交流信号，让其通过V/F（电压/频率转换，即 VCO 压控振荡器）实现调制过程。本实验中 FM 解调方法：鉴频法（电容鉴频＋包络检波＋低通滤波）三、实验所需部件调制板、解调板、示波器、计算机（数据采集设备）。四、实验步骤1. 熟悉实验所需部件。2.按下图接线。3. 用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面各图中。4. 结合上述实验结果深入理解 FM 调制方法与解调方法。实验二参考结果实验三 ASK 调制与解调实验一、实验目的 理解 ASK 调制方法与解调方法。二、实验原理本实验中 ASK 调制方法：键控法（原始数字信号采用 250HZ 方波信号代替，载波为 2KHZ 正弦交流信号，利用方波信号切换开关电路实现调制过程。本实验中 ASK 解调方法：非相干解调（包络检波法）。三、实验所需部件调制板、解调板、示波器、计算机（数据采集设备）。四、实验步骤1. 熟悉实验所需部件。2.按下图接线。3. 用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面各图中。4. 结合上述实验结果深入理解 ASK 调制方法与解调方...
