京杭运河常州市区段改线工程主桥上部结构施工技术方案VIP免费

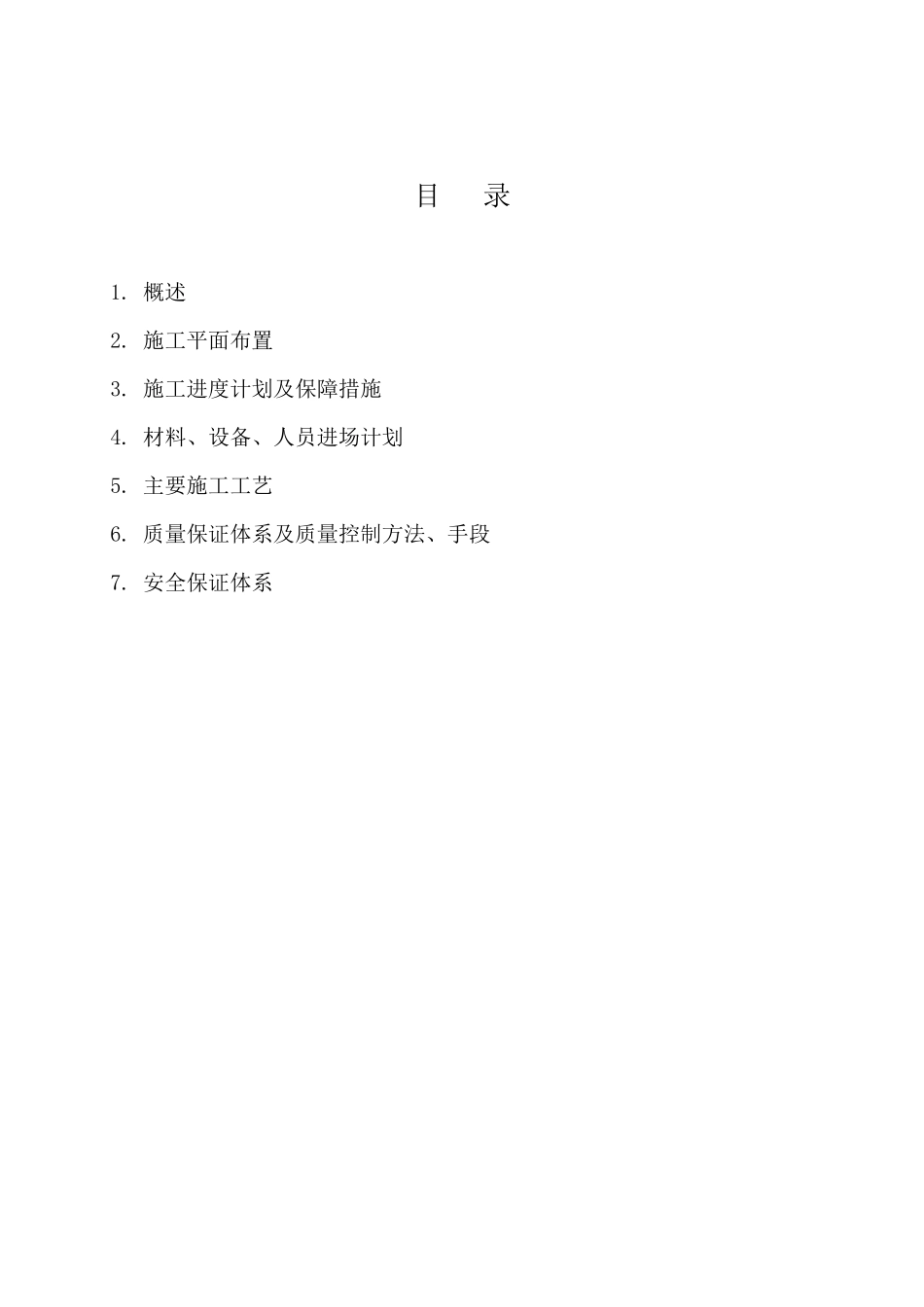

京杭运河常州市区段改线工程主桥上部结构施 工 技 术 方 案 2006 年 11 月 18 日目 录1. 概述2. 施工平面布置3. 施工进度计划及保障措施4. 材料、设备、人员进场计划5. 主要施工工艺6. 质量保证体系及质量控制方法、手段7. 安全保证体系 东大桥主桥施工技术方案1. 概况1．1、工程概况312 国道东大桥桥梁工程分东引桥、运河主桥、西引桥，另外在运河东西两侧各设置两座人行踏步桥。包括桥台侧墙在内，全桥 总 长 624.36 米 ， 桥 梁 起 点 桩 号 K1+688.82 米 ， 终 点 桩 号K2+313.18 米 。 主 桥 位 于 直 线 段 上 ， 部 分 引 桥 位 于R=1999.5m 曲线上，曲线上桥梁不设超高，桥梁最高通航水位3.4m，斜桥正做。全桥跨径组合为：（30×3）+（30×3）+（74+120+70）+（30×3）+（30×3） =624 米。其中主桥采用全预应力混凝土连续梁，跨径布置为左侧74+120+70 米，右侧 70+120+74 米，主桥中心在规划运河河道中心线上，桥梁竖曲线顶点设置在运河中心线，两侧对称设置 3.5%纵坡，竖曲线半径 5000 米；东引桥及西引桥均采用 30×6 米预应力混凝土连续箱梁，三孔一联，单侧 2 联，共 4 联。1．2 全桥上部结构数量 主桥分 0#段（18m）4 段、1#段（13m）8 段、2#段（16m）8 段、3#段（21m）8 段、边跨现浇段（9m）2 段（13m）2 段、合拢段（2m）6 段，其中混凝土 10445.36m3，钢筋 1339.54T，钢绞线561.5T，精轧螺纹钢 78.66T。2．施工平面布置2．1 办公生活设施 我部将在主桥南侧附近布置队施工生活区，内设 3 间彩钢板房办公室、7 间彩钢板房宿舍、27 间石棉瓦房宿舍及其它生活附属设施，参见办公生活区域平面布置图 2-1：图 2-1 办公生活区域平面布置图2．2 钢筋、模板加工棚 钢筋、模板堆场及加工场临时设置于 7#墩与 8#墩之间，待0、1#段施工结束后移至 0、1#段下方，四周用彩钢板封闭，并在南侧进场道路处留有进出口。2．3 临时供水供电本工程生活用电、主桥施工等施工用电以网电为主。施工和生活用水拟由附近自来水管道引入，必要时将就地打井抽取地下水。3．施工进度计划及保障措施3．1 施工进度计划 主桥上部结构施工顺序严格按照设计要求： 1）、连续梁墩顶固结，搭设 0#段支架，现浇 0#段，张拉本节段钢束，拆除 0#段支架。 2）、搭设 1#段支架，现浇 1#段，张拉本节段钢束，拆除 1#段支架。 3）、搭设 2#段支架，现浇 ...
