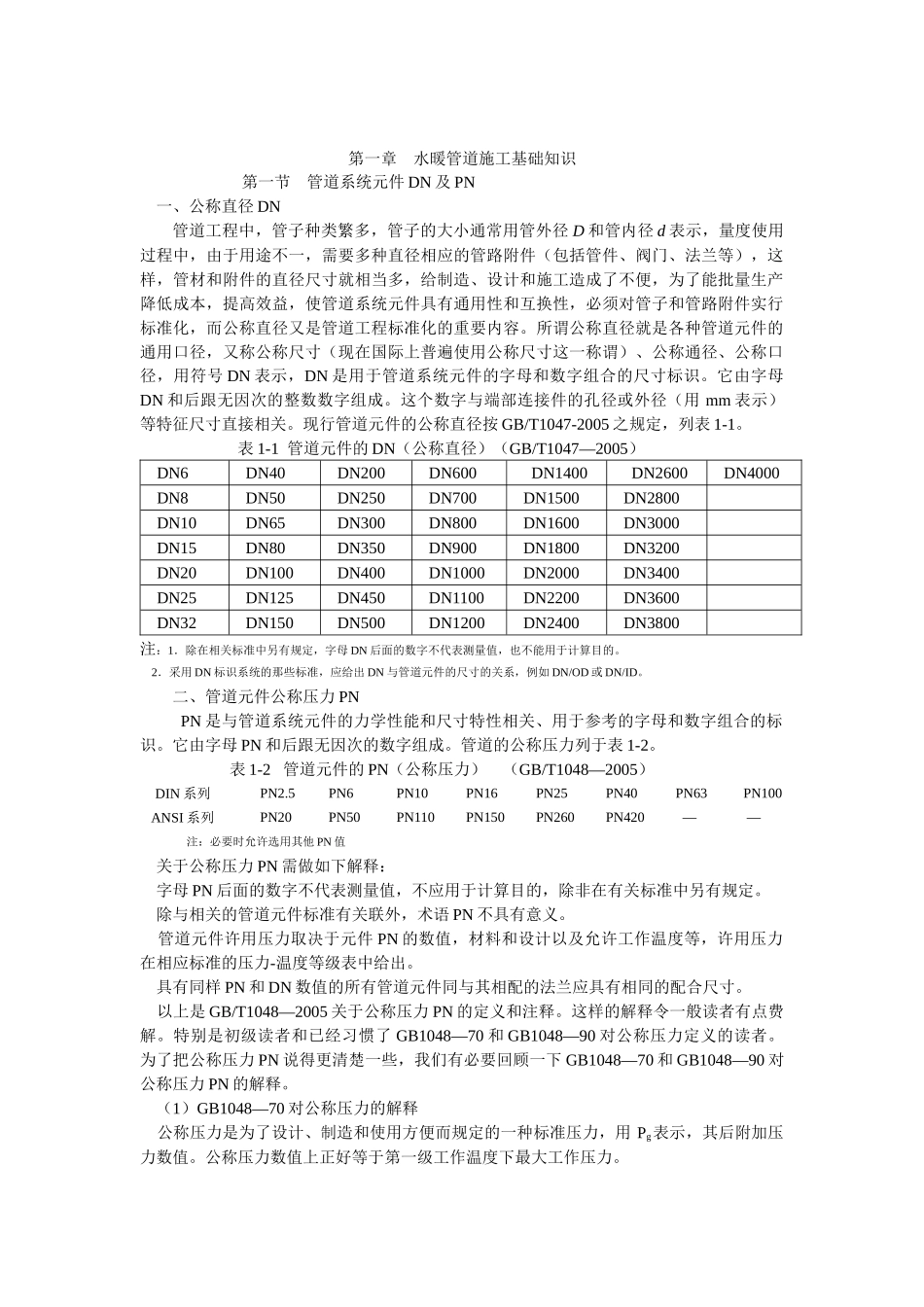

第一章 水暖管道施工基础知识 第一节 管道系统元件 DN 及 PN 一、公称直径 DN管道工程中，管子种类繁多，管子的大小通常用管外径 D 和管内径 d 表示，量度使用过程中，由于用途不一，需要多种直径相应的管路附件（包括管件、阀门、法兰等），这样，管材和附件的直径尺寸就相当多，给制造、设计和施工造成了不便，为了能批量生产降低成本，提高效益，使管道系统元件具有通用性和互换性，必须对管子和管路附件实行标准化，而公称直径又是管道工程标准化的重要内容。所谓公称直径就是各种管道元件的通用口径，又称公称尺寸（现在国际上普遍使用公称尺寸这一称谓）、公称通径、公称口径，用符号 DN 表示，DN 是用于管道系统元件的字母和数字组合的尺寸标识。它由字母DN 和后跟无因次的整数数字组成。这个数字与端部连接件的孔径或外径（用 mm 表示）等特征尺寸直接相关。现行管道元件的公称直径按 GB/T1047-2005 之规定，列表 1-1。表 1-1 管道元件的 DN（公称直径）（GB/T1047—2005） DN6 DN40 DN200 DN600DN1400DN2600 DN4000 DN8 DN50 DN250 DN700 DN1500 DN2800 DN10 DN65 DN300 DN800 DN1600 DN3000 DN15 DN80 DN350 DN900 DN1800 DN3200 DN20 DN100 DN400 DN1000 DN2000 DN3400 DN25 DN125 DN450 DN1100 DN2200 DN3600 DN32 DN150 DN500 DN1200 DN2400 DN3800注：1．除在相关标准中另有规定，字母 DN 后面的数字不代表测量值，也不能用于计算目的。 2．采用 DN 标识系统的那些标准，应给出 DN 与管道元件的尺寸的关系，例如 DN/OD 或 DN/ID。二、管道元件公称压力 PNPN 是与管道系统元件的力学性能和尺寸特性相关、用于参考的字母和数字组合的标识。它由字母 PN 和后跟无因次的数字组成。管道的公称压力列于表 1-2。表 1-2 管道元件的 PN（公称压力） （GB/T1048—2005） DIN 系列 PN2.5 PN6 PN10 PN16 PN25 PN40 PN63 PN100 ANSI 系列 PN20 PN50 PN110 PN150 PN260 PN420 — —注：必要时允许选用其他 PN 值 关于公称压力 PN 需做如下解释： 字母 PN 后面的数字不代表测量值，不应用于计算目的，除非在有关标准中另有规定。 除与相关的管道元件标准有关联外，术语 PN 不具有意义。 管道元件许用压力取决于元件 PN 的数值，材料和设计以及允许工作温度等，许用压力在相应标准的压力-温度等级表中给出。 具有同样 PN...
