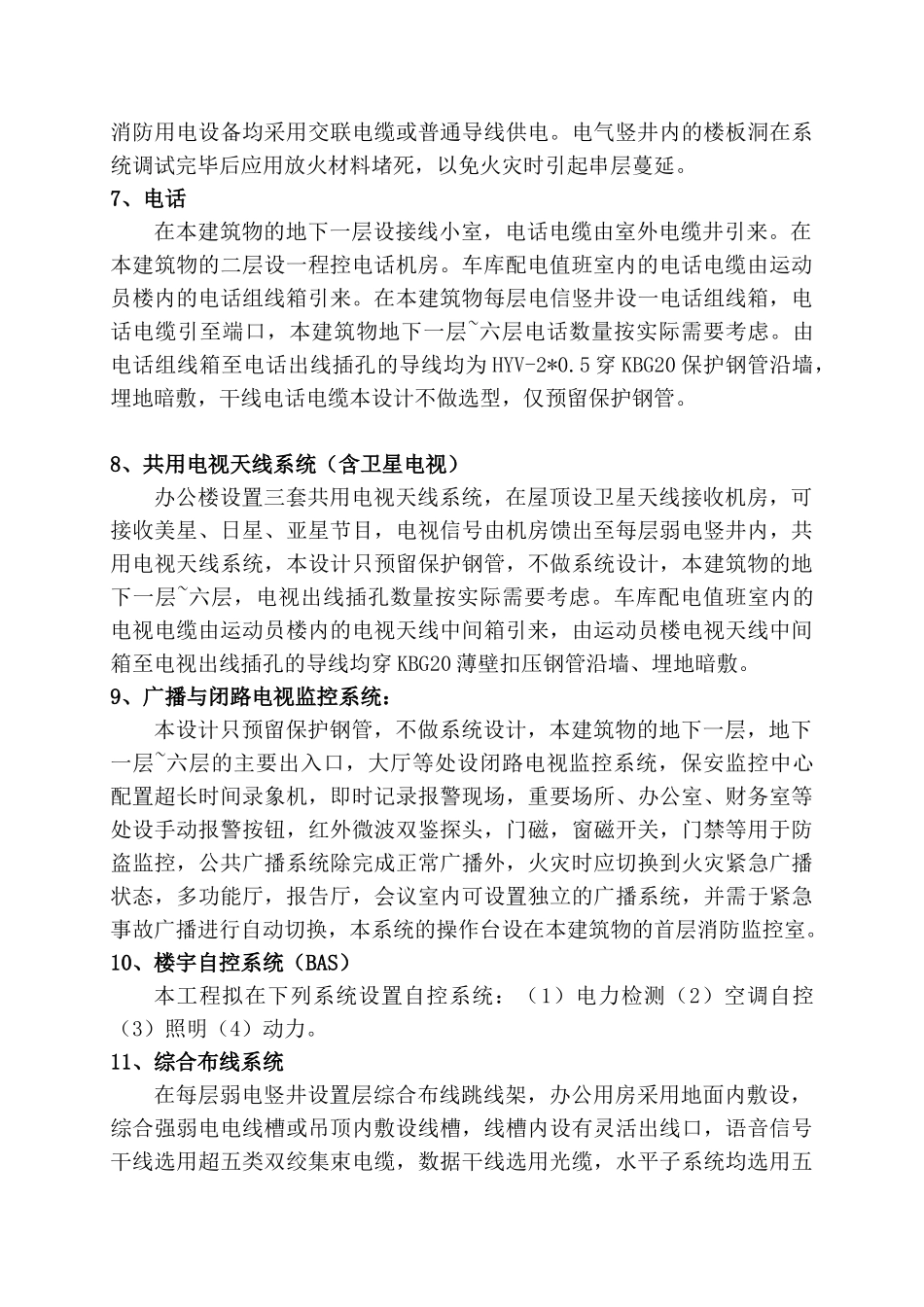

某综合体育馆电气施工组织设计第一章 电气设计简介序号项目内容1建筑功能综合体育办公楼2建筑特点由地下二层车库及一栋地下一层地上七层楼组成3建筑面积总建筑面积：23000m24建筑层高层高 3.4 米或 4 米5供电设计一级负荷供电由乒乓球馆 10KV 变配电所引来6电气照明两路电源供电7防雷接地系统设计为二类防雷建筑，接地电阻值小于 1 欧姆8弱电系统电话/网络系统、闭路电视（卫星）、楼宇自控、保安监视9消防系统消防联动报警控制（FAS）第二章 电气工程概况1、供电方式：本建筑物的 10KV 电源由乒乓球馆 10KV 变配电所引来，本建筑物在地下一层设 10KV 变配电所一座，不设高压计量。本建筑物所有用电设备的电源，均由上述 10KV 变配电所提供，本建筑物的照明，动力配电均采用放射式与树干式相结合的配电方式，由地下一层配电室引至各用电点的低压电缆原则上采用在地下一层沿电缆桥架，经电气竖井敷设至相应位置，再穿保护管引至各用电设备的敷设方式。本建筑物内的低压配电系统均采用 TN-S 系统。2、照明：2.1 本建筑物首层—六层以办公室为主。各楼梯照明同时作为火灾时的应急疏散照明，由双电源切换箱供电。以保证火灾时手动强制接通该部分的照明线路。本建筑物的照明种类有正常照明，应急照明，疏散指示照明等，照明光源以荧光灯、筒灯、白炽灯为主，排烟机房、楼梯间、值班室、公共走廊等处的照明电源均由双电源切换箱提供（或灯具自带蓄电池）非消防用电设备在火灾时可手动或自动切断其电源。所有照明支线均采用铜芯塑料导线穿保护钢管或铜芯护套线沿桥架敷设，所有安装高度低于 2.4 米（含 2.4 米）的灯具及风机外壳均接 PE 线，照明灯具的电压均为220V。2.2 车库照明基本上选用桥架荧光灯，车库内灯具配线按防火分区划分为二个相对独立的区域，照明线路采用铜芯塑料导线穿薄壁扣压钢管沿墙，楼板等暗敷或铜芯护套线，橡套电缆沿桥架敷设，所有安装高度低于2.4 米（含 2.4 米）的灯具及风机外壳均接 PE 线。3、动力3.1 本建筑物动力部分一般指水泵机、风机、电梯等用电设备，根据消防规范要求，凡是消防用电设备均采用双路电源末端自动切换的供电方式。非消防用电设备在火灾时可手动切断其电源，本建筑物的照明负荷原则上分开计量，本建筑物的动力线路均采用铜芯塑料导线穿保护管或交联电缆沿桥架敷设，三相电力设备的电压均为 380V，单相电力设备的电压均为 220V。3.2 车库动力部分一般指防火卷帘门，...
