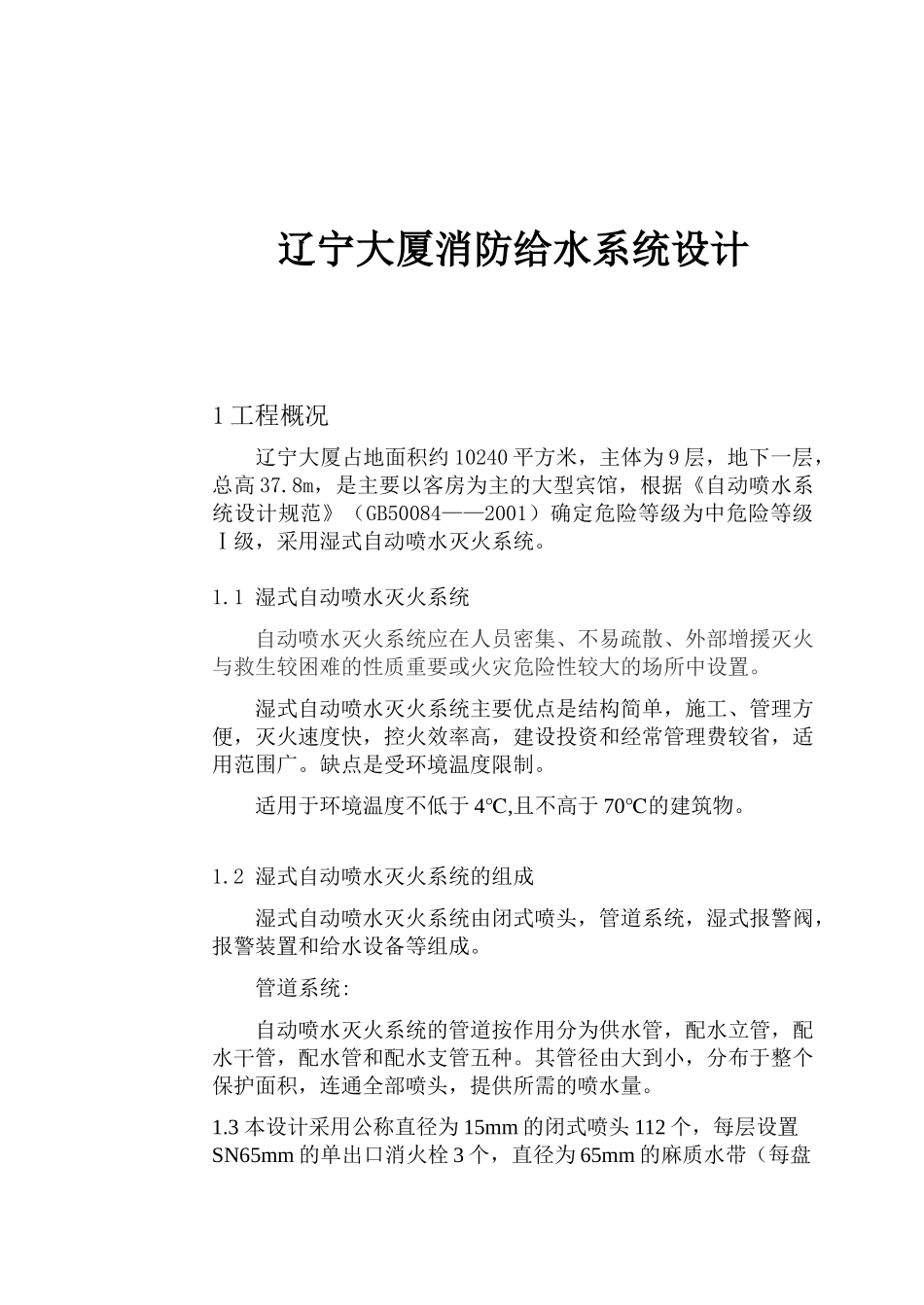

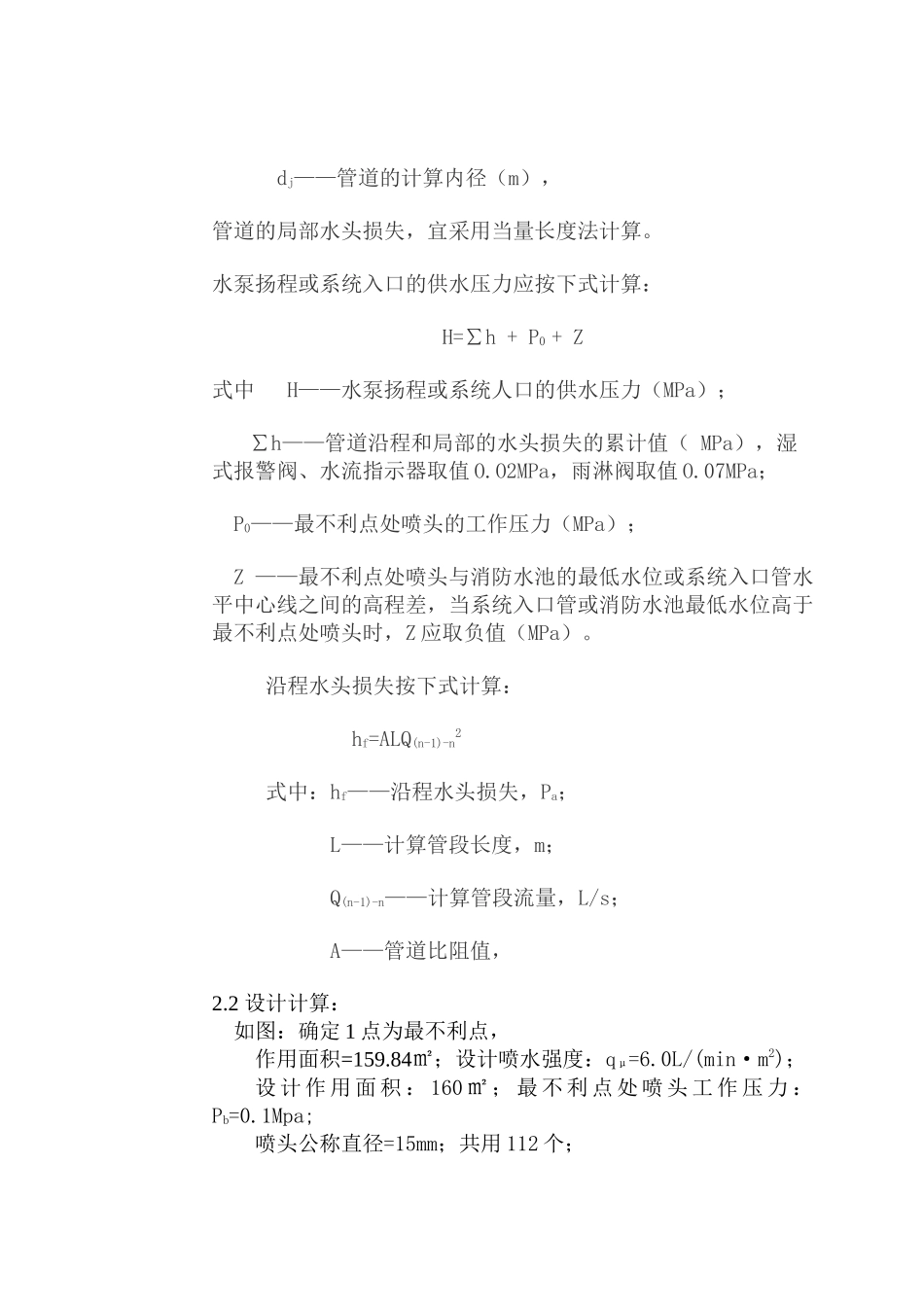

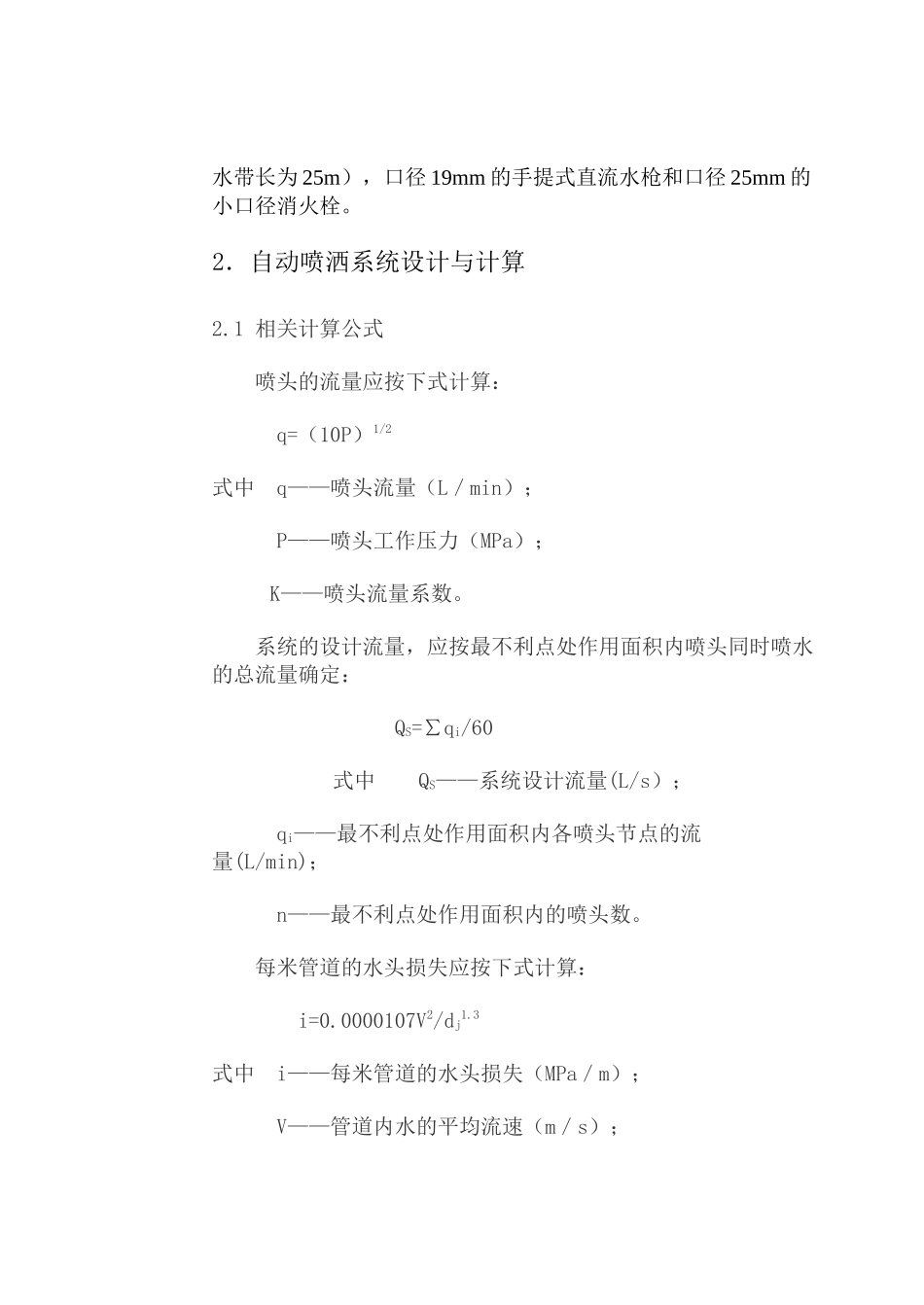

辽宁大厦消防给水系统设计1 工程概况辽宁大厦占地面积约 10240 平方米，主体为 9 层，地下一层，总高 37.8m，是主要以客房为主的大型宾馆，根据《自动喷水系统设计规范》（GB50084——2001）确定危险等级为中危险等级Ⅰ级，采用湿式自动喷水灭火系统。1.1 湿式自动喷水灭火系统自动喷水灭火系统应在人员密集、不易疏散、外部增援灭火与救生较困难的性质重要或火灾危险性较大的场所中设置。湿式自动喷水灭火系统主要优点是结构简单，施工、管理方便，灭火速度快，控火效率高，建设投资和经常管理费较省，适用范围广。缺点是受环境温度限制。适用于环境温度不低于 4,℃ 且不高于 70℃的建筑物。1.2 湿式自动喷水灭火系统的组成湿式自动喷水灭火系统由闭式喷头，管道系统，湿式报警阀，报警装置和给水设备等组成。管道系统:自动喷水灭火系统的管道按作用分为供水管，配水立管，配水干管，配水管和配水支管五种。其管径由大到小，分布于整个保护面积，连通全部喷头，提供所需的喷水量。1.3 本设计采用公称直径为 15mm 的闭式喷头 112 个，每层设置SN65mm 的单出口消火栓 3 个，直径为 65mm 的麻质水带（每盘水带长为 25m），口径 19mm 的手提式直流水枪和口径 25mm 的小口径消火栓。 2．自动喷洒系统设计与计算2.1 相关计算公式喷头的流量应按下式计算： q=（10P）1/2式中 q——喷头流量（L／min）； P——喷头工作压力（MPa）； K——喷头流量系数。系统的设计流量，应按最不利点处作用面积内喷头同时喷水的总流量确定： QS=∑qi/60式中 QS——系统设计流量(L/s）； qi——最不利点处作用面积内各喷头节点的流量(L/min)；n——最不利点处作用面积内的喷头数。每米管道的水头损失应按下式计算： i=0.0000107V2/dj1.3式中 i——每米管道的水头损失（MPa／m）； V——管道内水的平均流速（m／s）； dj——管道的计算内径（m）， 管道的局部水头损失，宜采用当量长度法计算。水泵扬程或系统入口的供水压力应按下式计算：H=∑h + P0 + Z 式中 H——水泵扬程或系统人口的供水压力（MPa）；∑h——管道沿程和局部的水头损失的累计值（ MPa），湿式报警阀、水流指示器取值 O.O2MPa，雨淋阀取值 O.07MPa；P0——最不利点处喷头的工作压力（MPa）； Z ——最不利点处喷头与消防水池的最低水位或系统入口管水平中心线之间的高程差，当系统入口管或消防水池最低水位高于最不利点处喷头时，Z 应取负值（MPa）...
