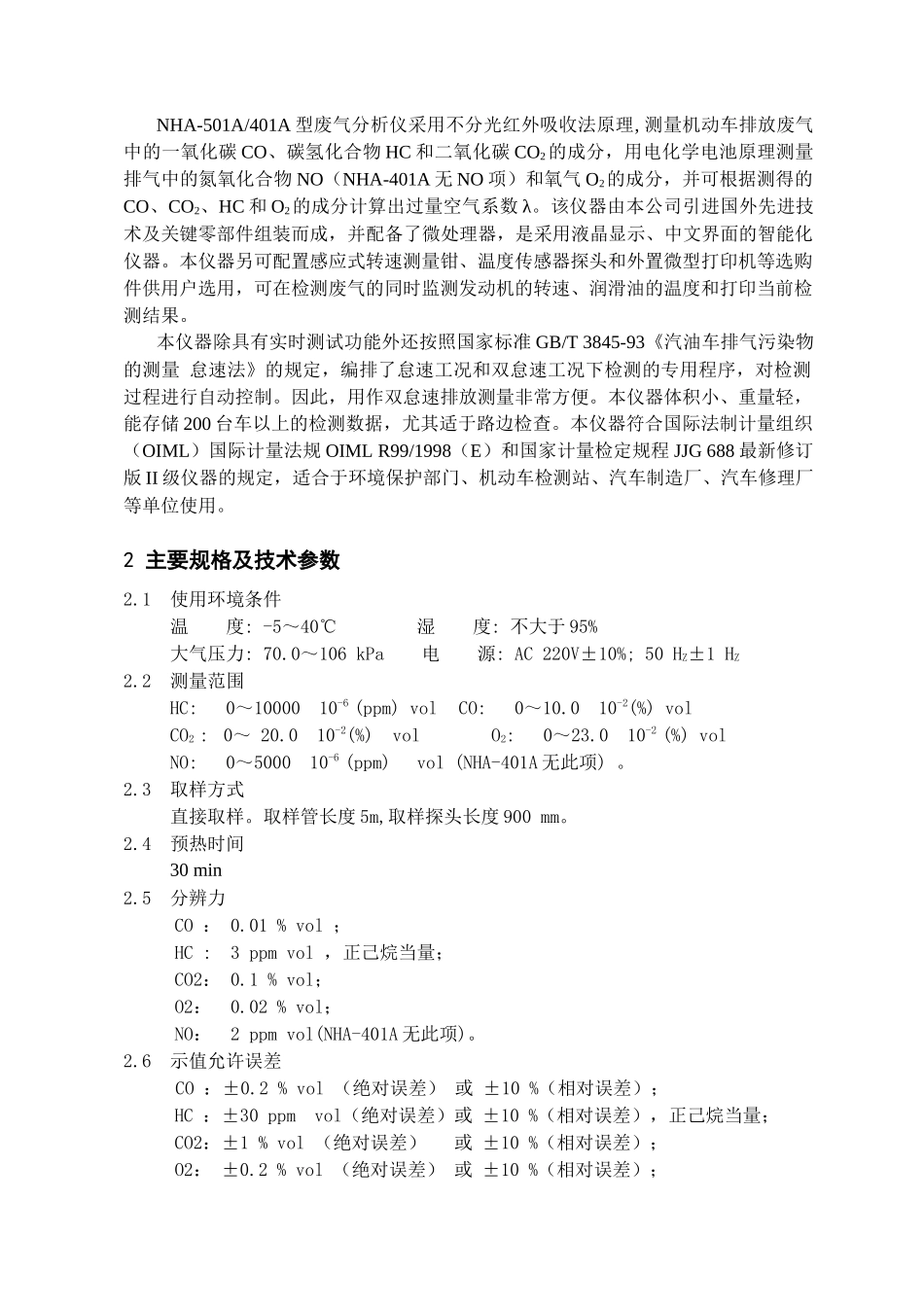

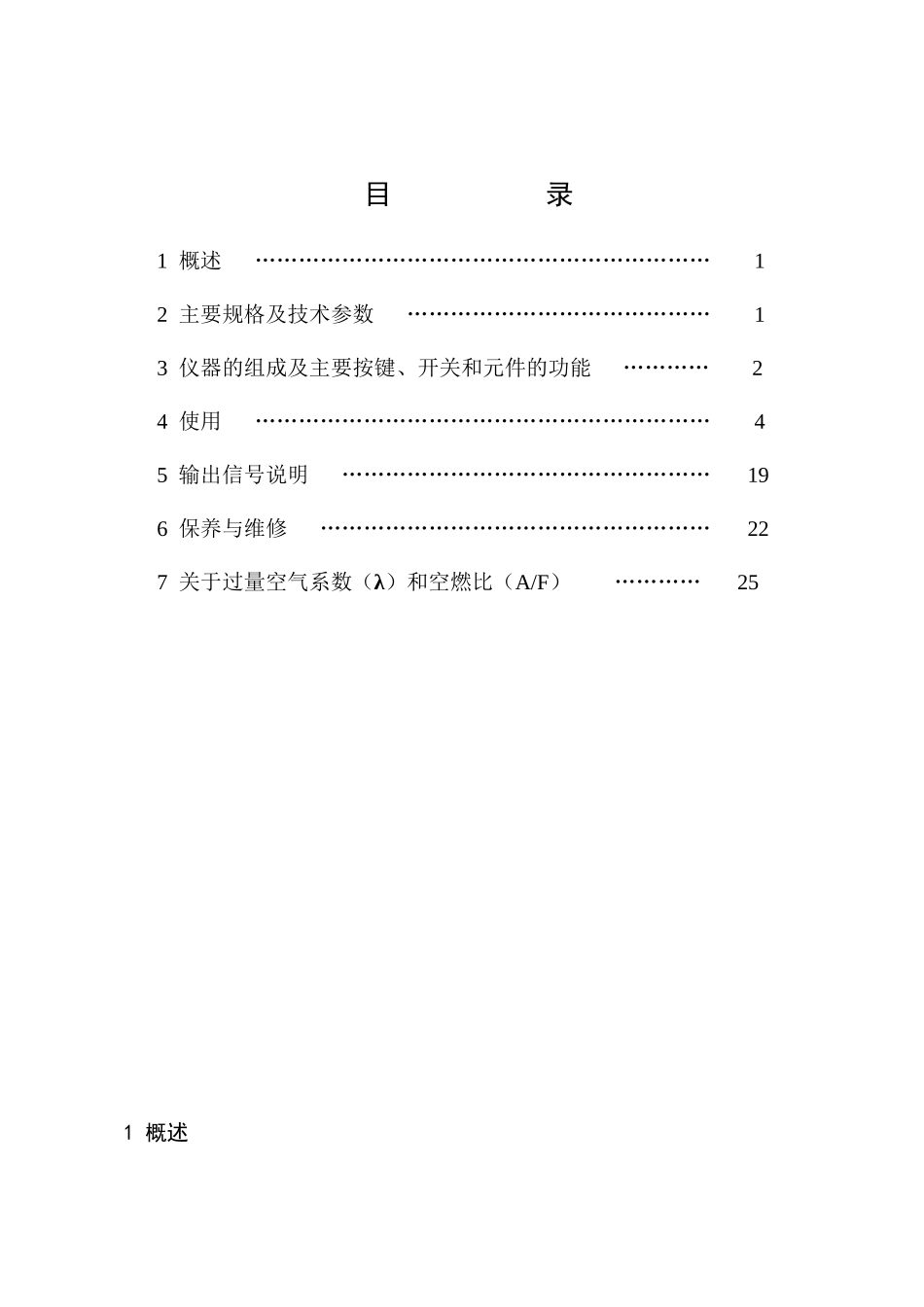

目 录1 概述 ……………………………………………………… 12 主要规格及技术参数 …………………………………… 13 仪器的组成及主要按键、开关和元件的功能 ………… 24 使用 ……………………………………………………… 45 输出信号说明 …………………………………………… 196 保养与维修 ……………………………………………… 227 关于过量空气系数（λ）和空燃比（A/F） ………… 251 概述NHA-501A/401A 型废气分析仪采用不分光红外吸收法原理, 测量机动车排放废气中的一氧化碳 CO、碳氢化合物 HC 和二氧化碳 CO2的成分，用电化学电池原理测量排气中的氮氧化合物 NO（NHA-401A 无 NO 项）和氧气 O2的成分，并可根据测得的CO、CO2、HC 和 O2的成分计算出过量空气系数 λ。该仪器由本公司引进国外先进技术及关键零部件组装而成，并配备了微处理器，是采用液晶显示、中文界面的智能化仪器。本仪器另可配置感应式转速测量钳、温度传感器探头和外置微型打印机等选购件供用户选用，可在检测废气的同时监测发动机的转速、润滑油的温度和打印当前检测结果。本仪器除具有实时测试功能外还按照国家标准 GB/T 3845-93《汽油车排气污染物的测量 怠速法》的规定，编排了怠速工况和双怠速工况下检测的专用程序，对检测过程进行自动控制。因此，用作双怠速排放测量非常方便。本仪器体积小、重量轻，能存储 200 台车以上的检测数据，尤其适于路边检查。本仪器符合国际法制计量组织（OIML）国际计量法规 OIML R99/1998（E）和国家计量检定规程 JJG 688 最新修订版 II 级仪器的规定，适合于环境保护部门、机动车检测站、汽车制造厂、汽车修理厂等单位使用。2 主要规格及技术参数2.1 使用环境条件 温 度: -5～40℃湿 度: 不大于 95% 大气压力: 70.0～106 kPa 电 源: AC 220V±10%; 50 HZ±1 HZ2.2 测量范围 HC: 0～10000 10-6 (ppm) vol CO: 0～10.0 10-2(%) vol CO2 : 0～ 20.0 10-2(%) vol O2: 0～23.0 10-2 (%) vol NO: 0～5000 10-6 (ppm)vol (NHA-401A 无此项) 。2.3 取样方式 直接取样。取样管长度 5m,取样探头长度 900 mm。2.4 预热时间 30 min2.5 分辨力 CO ： 0.01 % vol ； HC : 3 ppm vol ，正己烷当量； CO2： 0.1 % vol； O2： 0.02 % vol； NO： 2 ppm vol(NHA-401A 无此项)。2.6 示值允许误差 CO ：±...
