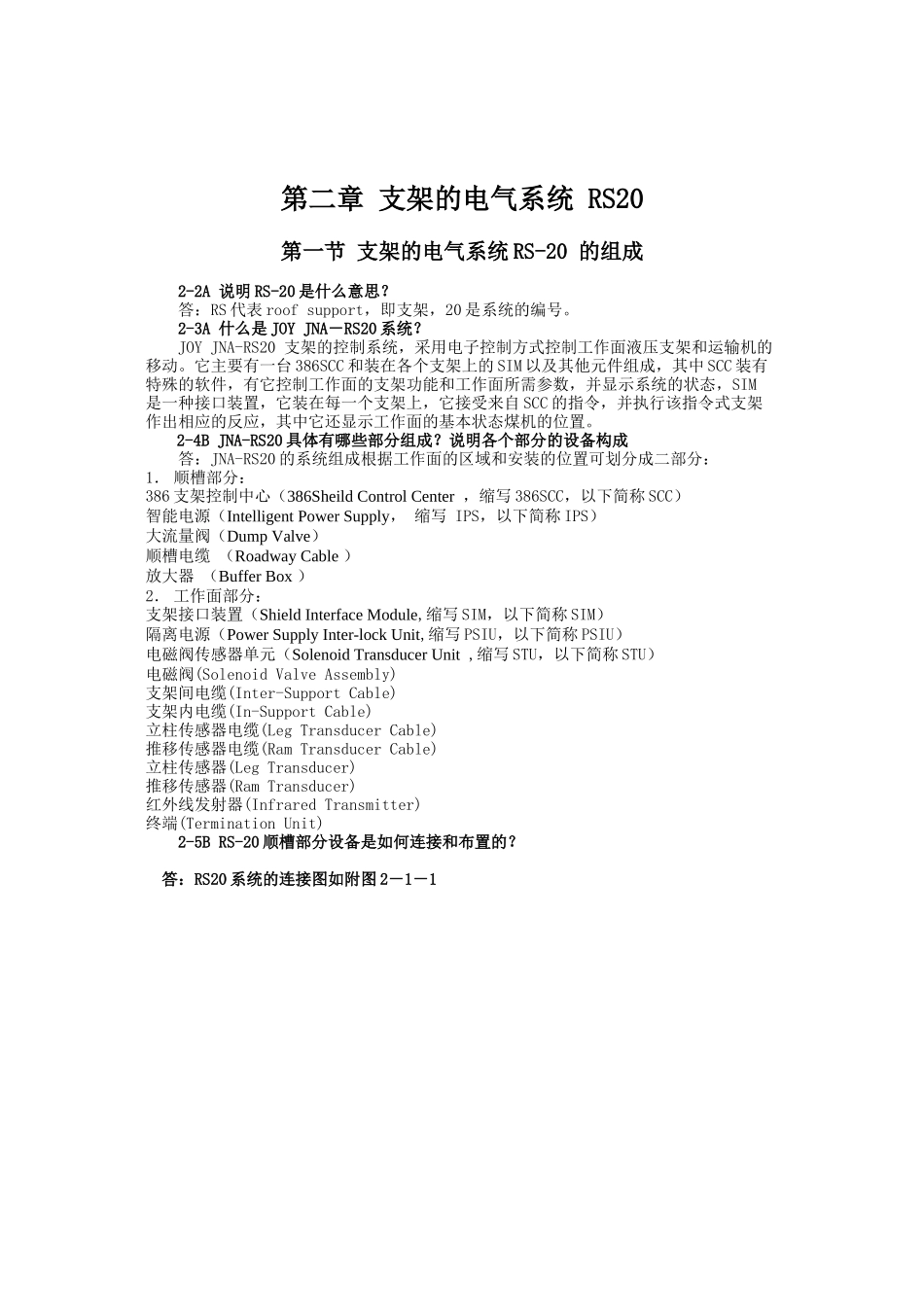

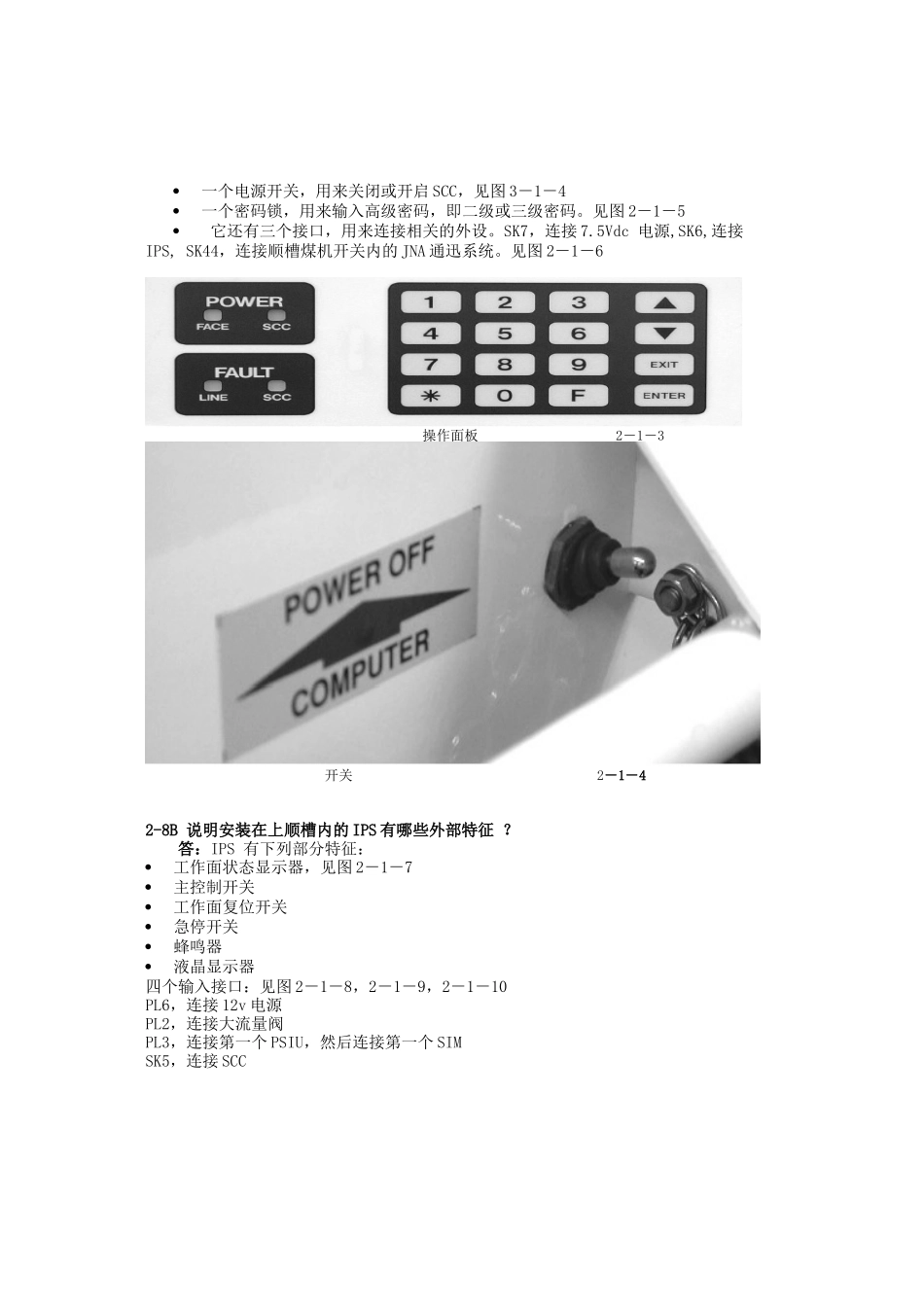

第二章 支架的电气系统 RS20第一节 支架的电气系统 RS-20 的组成 2-2A 说明 RS-20 是什么意思？ 答：RS 代表 roof support，即支架，20 是系统的编号。 2-3A 什么是 JOY JNA－RS20 系统？ JOY JNA-RS20 支架的控制系统，采用电子控制方式控制工作面液压支架和运输机的移动。它主要有一台 386SCC 和装在各个支架上的 SIM 以及其他元件组成，其中 SCC 装有特殊的软件，有它控制工作面的支架功能和工作面所需参数，并显示系统的状态，SIM 是一种接口装置，它装在每一个支架上，它接受来自 SCC 的指令，并执行该指令式支架作出相应的反应，其中它还显示工作面的基本状态煤机的位置。 2-4B JNA-RS20 具体有哪些部分组成？说明各个部分的设备构成 答：JNA-RS20 的系统组成根据工作面的区域和安装的位置可划分成二部分：1． 顺槽部分：386 支架控制中心（386Sheild Control Center ，缩写 386SCC，以下简称 SCC）智能电源（Intelligent Power Supply， 缩写 IPS，以下简称 IPS）大流量阀（Dump Valve）顺槽电缆 （Roadway Cable ）放大器 （Buffer Box ）2． 工作面部分：支架接口装置（Shield Interface Module,缩写 SIM，以下简称 SIM）隔离电源（Power Supply Inter-lock Unit,缩写 PSIU，以下简称 PSIU）电磁阀传感器单元（Solenoid Transducer Unit ,缩写 STU，以下简称 STU）电磁阀(Solenoid Valve Assembly)支架间电缆(Inter-Support Cable)支架内电缆(In-Support Cable)立柱传感器电缆(Leg Transducer Cable)推移传感器电缆(Ram Transducer Cable)立柱传感器(Leg Transducer)推移传感器(Ram Transducer)红外线发射器(Infrared Transmitter)终端(Termination Unit) 2-5B RS-20 顺槽部分设备是如何连接和布置的？ 答：RS20 系统的连接图如附图 2－1－1 顺槽部分设备的连接图 2－1－1 2-7A 说明安装在上顺槽内的 386SCC 的主要外部特征有哪些？ 386SCC 2-1-2 答：SCC386 是支架的控制中心，见图 2－1－2，有关它的硬件部分，请参阅故障查询的相关章节，它是一台 386 计算机，它的主要特征有以下几点：386SCC 它有两个面板，一个操作面板，用来输入相关的支架参数和修改工作面所需参数，查看工作面支架的状态和正在进行的支架操作及支架操作方式，并对 SCC 进行操作和故障查询。见图 3－1－3一个液晶显示面板，它的作用和计算机显示...
