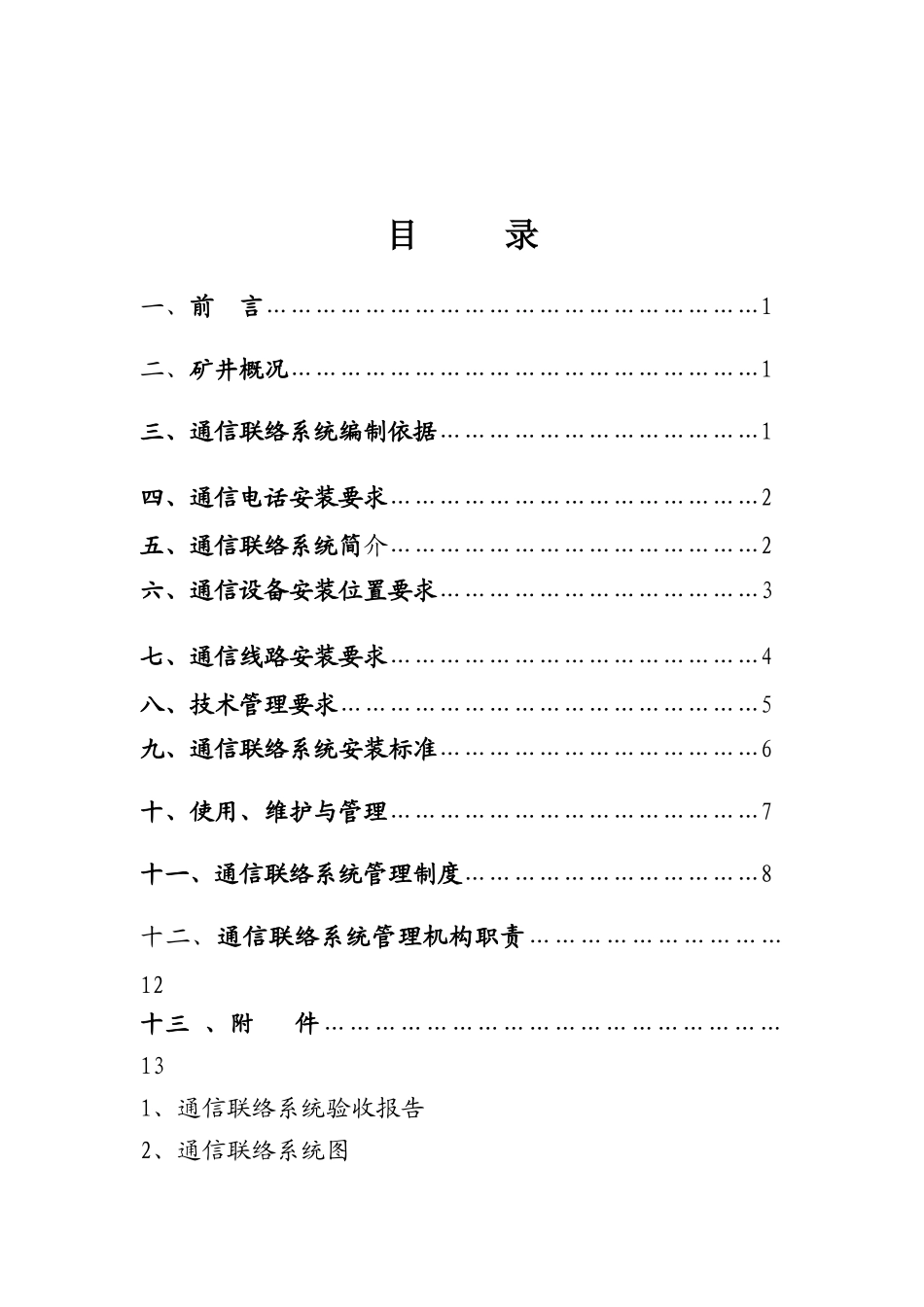

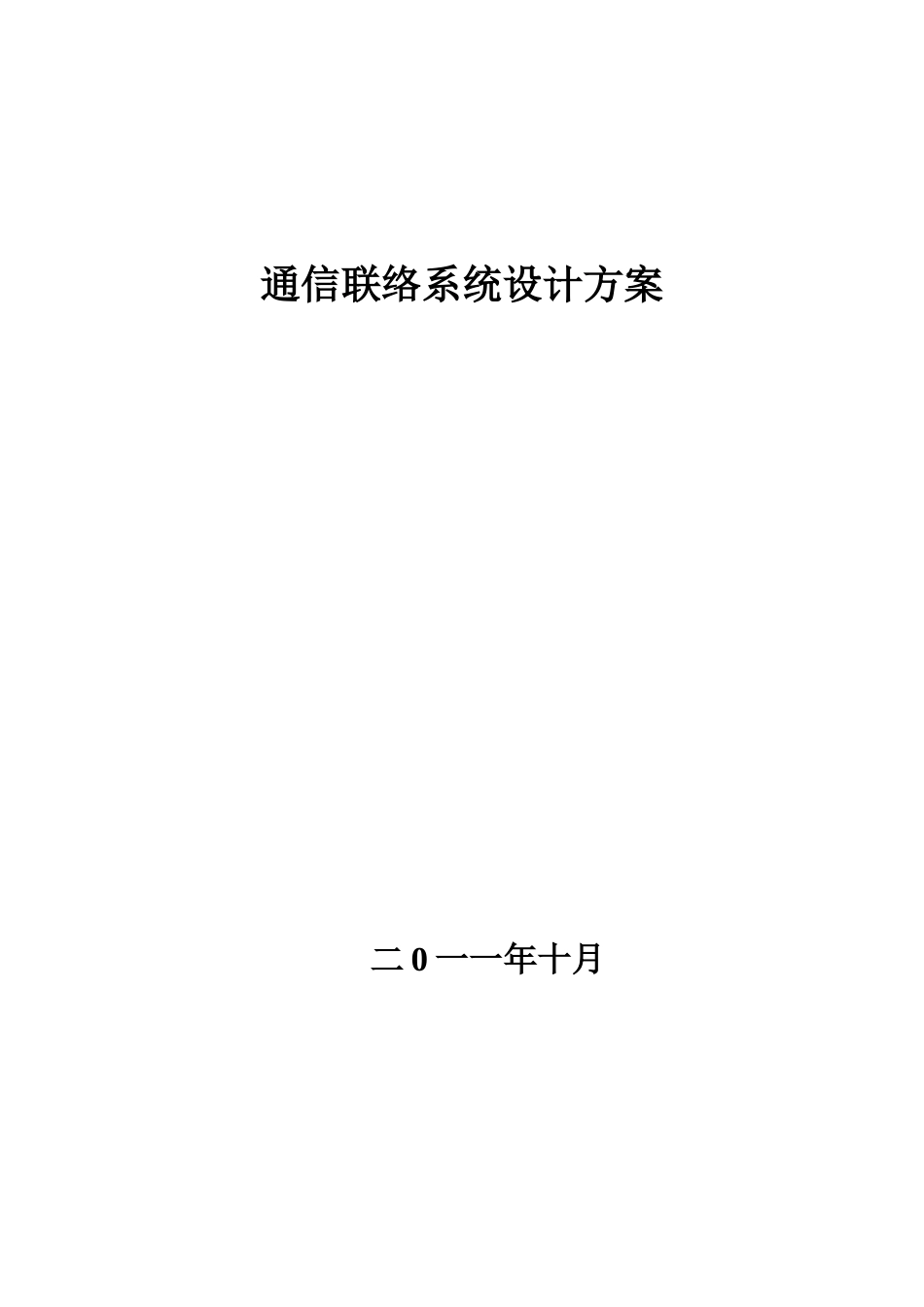

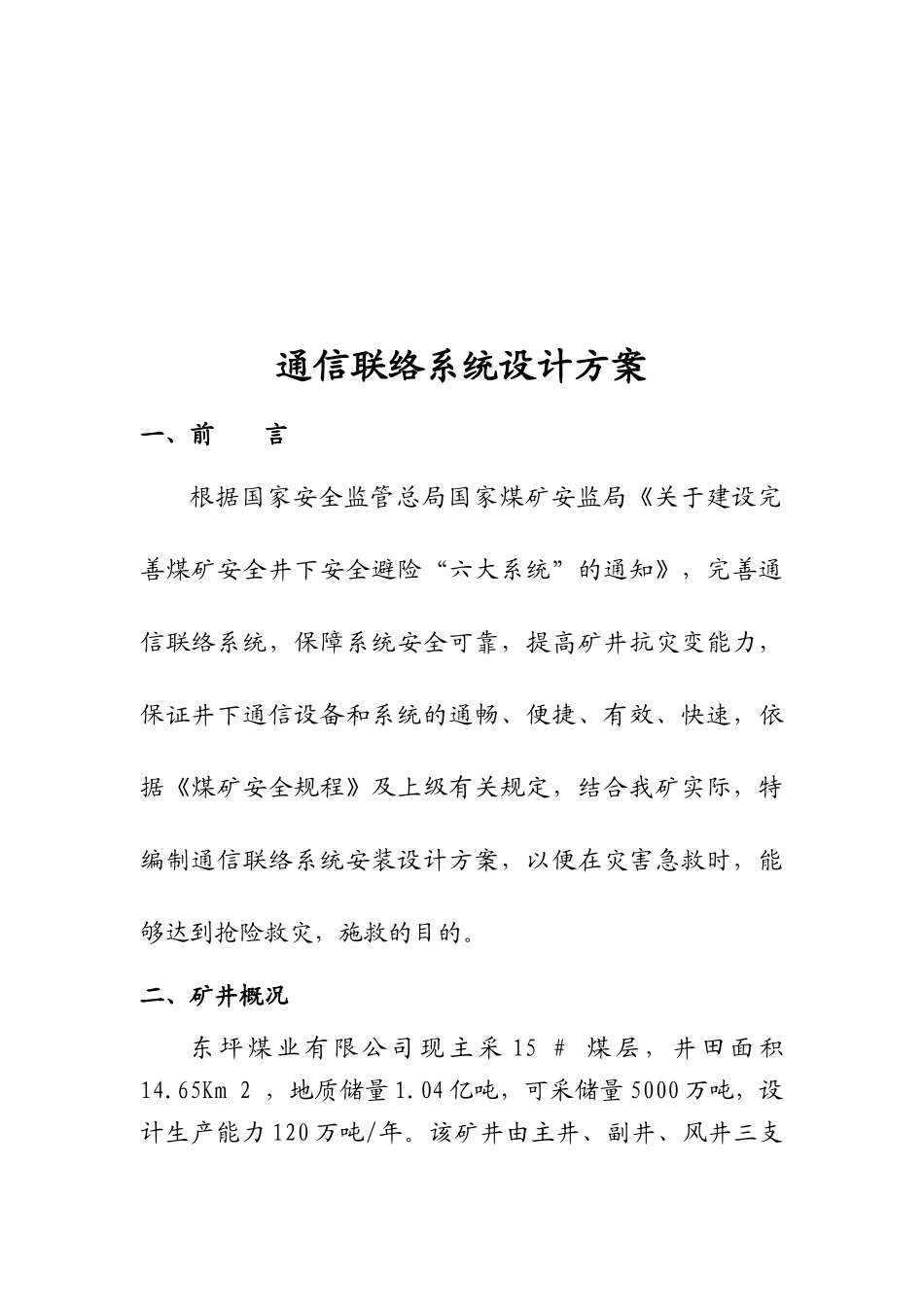

通信联络系统设计方案 二 0 一一年十月 目 录一、前 言……………………………………………………1二、矿井概况…………………………………………………1三、通信联络系统编制依据…………………………………1四、通信电话安装要求………………………………………2五、通信联络系统简介………………………………………2六、通信设备安装位置要求…………………………………3七、通信线路安装要求………………………………………4八、技术管理要求……………………………………………5九、通信联络系统安装标准…………………………………6十、使用、维护与管理………………………………………7十一、通信联络系统管理制度………………………………8十二、通信联络系统管理机构职责…………………………12十三 、附 件………………………………………………131、通信联络系统验收报告2、通信联络系统图通信联络系统设计方案一、前 言根据国家安全监管总局国家煤矿安监局《关于建设完善煤矿安全井下安全避险“六大系统”的通知》，完善通信联络系统，保障系统安全可靠，提高矿井抗灾变能力，保证井下通信设备和系统的通畅、便捷、有效、快速，依据《煤矿安全规程》及上级有关规定，结合我矿实际，特编制通信联络系统安装设计方案，以便在灾害急救时，能够达到抢险救灾，施救的目的。二、矿井概况东 坪 煤 业 有 限 公 司 现 主 采 15 # 煤 层 ， 井 田 面 积14.65Km 2 ，地质储量 1.04 亿吨，可采储量 5000 万吨，设计生产能力 120 万吨/年。该矿井由主井、副井、风井三支斜井组成，井田开拓方式为斜井单水平开拓；通风系统为中央分列式，通风方式为机械负压抽出式；采煤方法为倾斜长壁式轻型液压支架放顶煤综采工艺，全部垮落法管理顶板，综掘机开拓、准备巷道；提升运输系统设备采用带式输送机；双电源双回路供电，供电系统为 6KV 高压入井。三、通信联络系统编制依据1.《国家安全监管总局、国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知》（安监总煤装[2010]146 号）2.《《煤矿安全规程》2011 年版；（第 444 条、第 459条、第 467 条、第 469 条、第 478 条、第 481 条）。3. MT 401-1995 煤矿生产调度通信系统通用技术条件4、煤矿井下安全避险“六大系统”建设完善基本要求及检查验收暂行办法。四、电话安装要求（1）矿井通信联络系统必须保证矿内各部门及井上、下通信...
