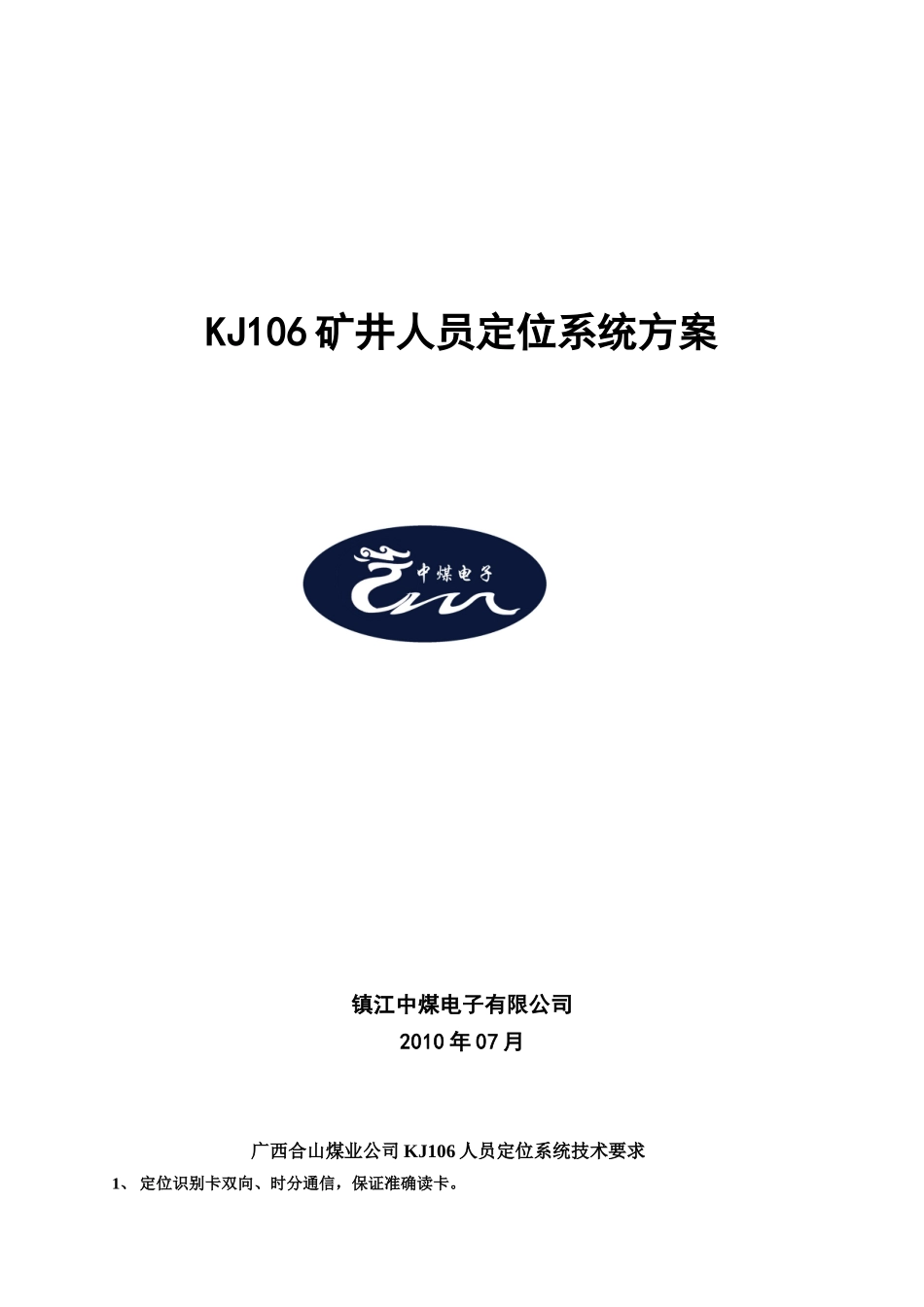

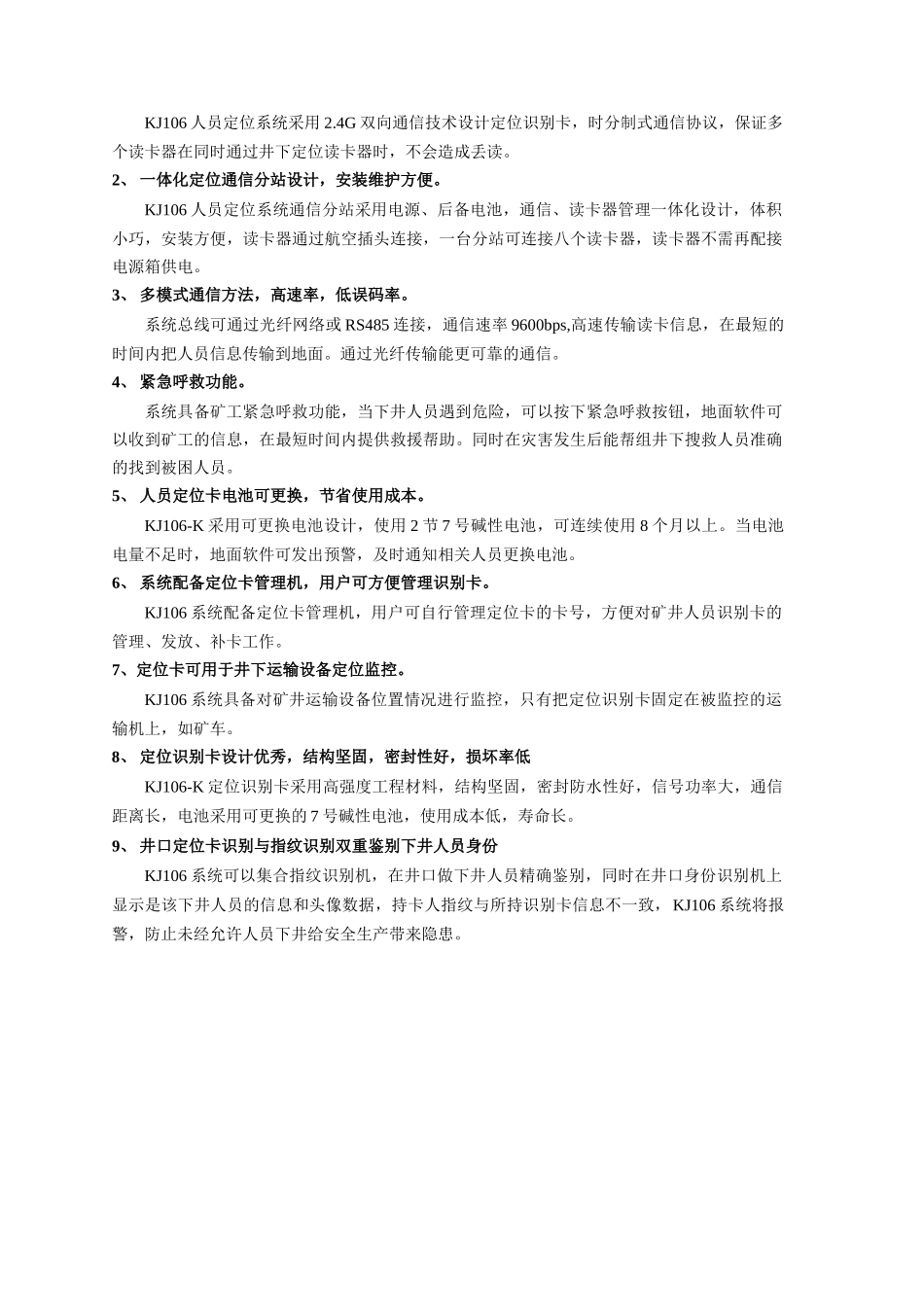

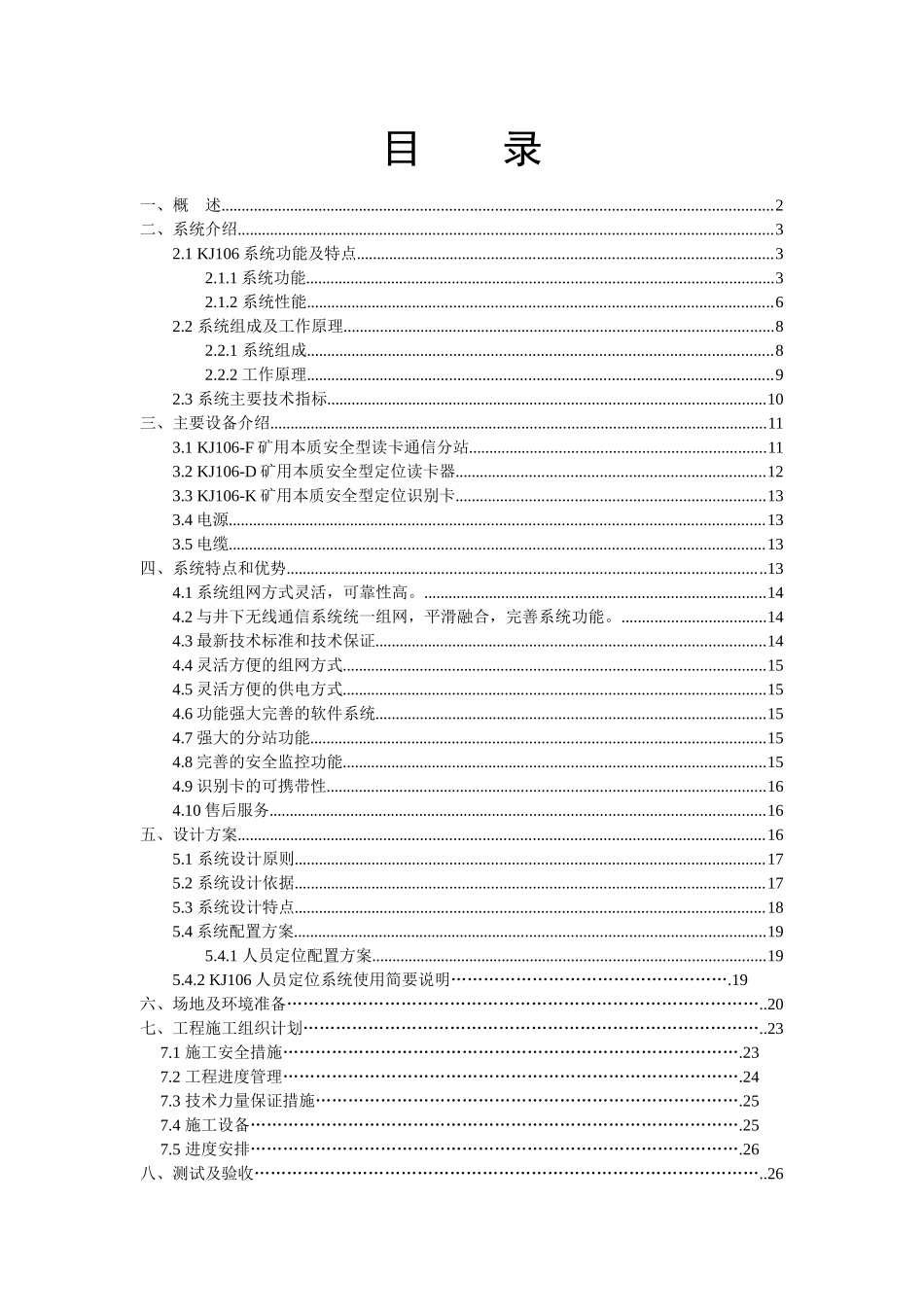

KJ106 矿井人员定位系统方案镇江中煤电子有限公司2010 年 07 月广西合山煤业公司 KJ106 人员定位系统技术要求1、 定位识别卡双向、时分通信，保证准确读卡。KJ106 人员定位系统采用 2.4G 双向通信技术设计定位识别卡，时分制式通信协议，保证多个读卡器在同时通过井下定位读卡器时，不会造成丢读。2、 一体化定位通信分站设计，安装维护方便。KJ106 人员定位系统通信分站采用电源、后备电池，通信、读卡器管理一体化设计，体积小巧，安装方便，读卡器通过航空插头连接，一台分站可连接八个读卡器，读卡器不需再配接电源箱供电。3、 多模式通信方法，高速率，低误码率。系统总线可通过光纤网络或 RS485 连接，通信速率 9600bps,高速传输读卡信息，在最短的时间内把人员信息传输到地面。通过光纤传输能更可靠的通信。4、 紧急呼救功能。系统具备矿工紧急呼救功能，当下井人员遇到危险，可以按下紧急呼救按钮，地面软件可以收到矿工的信息，在最短时间内提供救援帮助。同时在灾害发生后能帮组井下搜救人员准确的找到被困人员。5、 人员定位卡电池可更换，节省使用成本。KJ106-K 采用可更换电池设计，使用 2 节 7 号碱性电池，可连续使用 8 个月以上。当电池电量不足时，地面软件可发出预警，及时通知相关人员更换电池。6、 系统配备定位卡管理机，用户可方便管理识别卡。KJ106 系统配备定位卡管理机，用户可自行管理定位卡的卡号，方便对矿井人员识别卡的管理、发放、补卡工作。7、定位卡可用于井下运输设备定位监控。KJ106 系统具备对矿井运输设备位置情况进行监控，只有把定位识别卡固定在被监控的运输机上，如矿车。8、 定位识别卡设计优秀，结构坚固，密封性好，损坏率低KJ106-K 定位识别卡采用高强度工程材料，结构坚固，密封防水性好，信号功率大，通信距离长，电池采用可更换的 7 号碱性电池，使用成本低，寿命长。9、 井口定位卡识别与指纹识别双重鉴别下井人员身份KJ106 系统可以集合指纹识别机，在井口做下井人员精确鉴别，同时在井口身份识别机上显示是该下井人员的信息和头像数据，持卡人指纹与所持识别卡信息不一致，KJ106 系统将报警，防止未经允许人员下井给安全生产带来隐患。目 录一、概 述......................................................................................................................................2二、系统介绍.............................................
