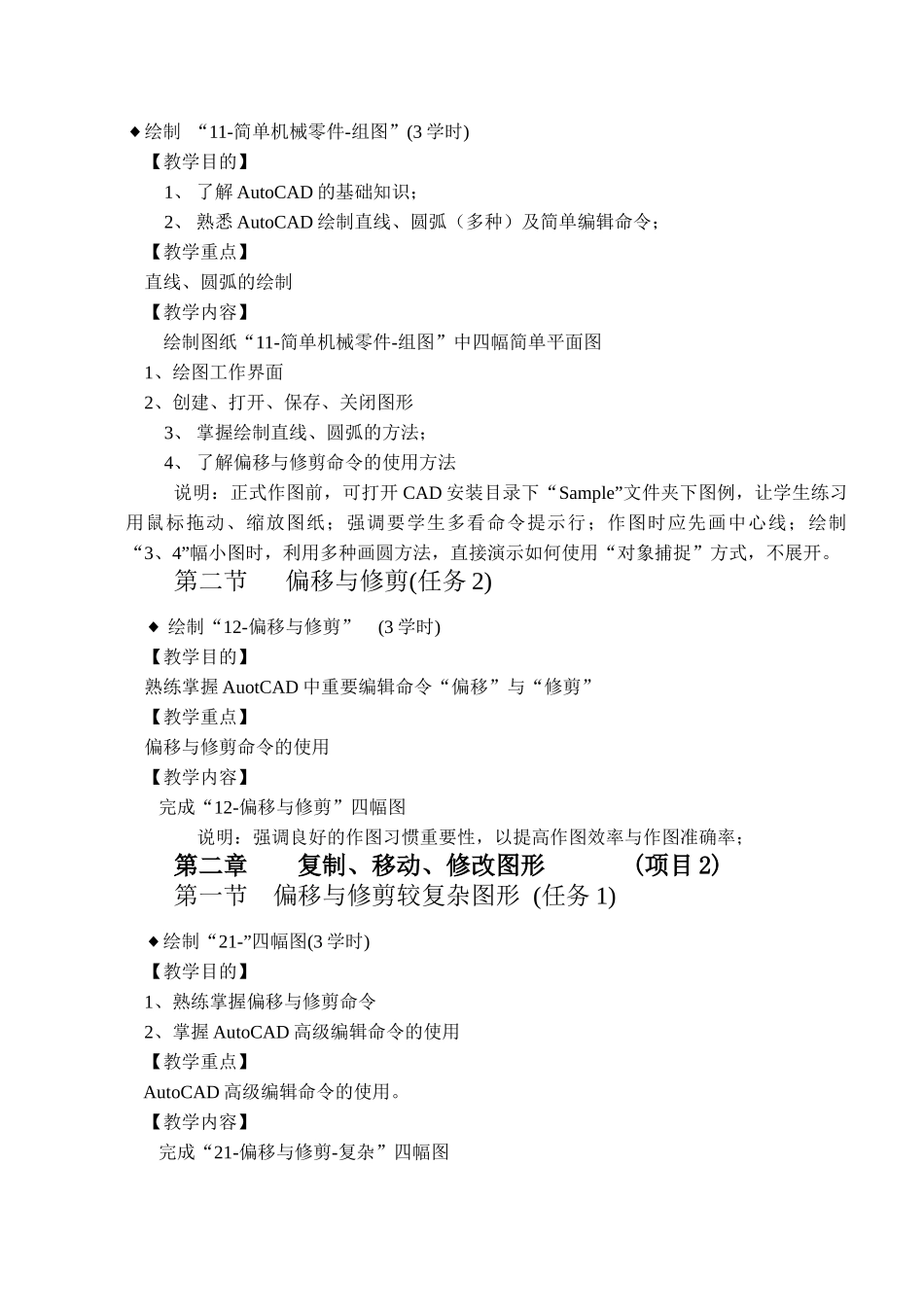

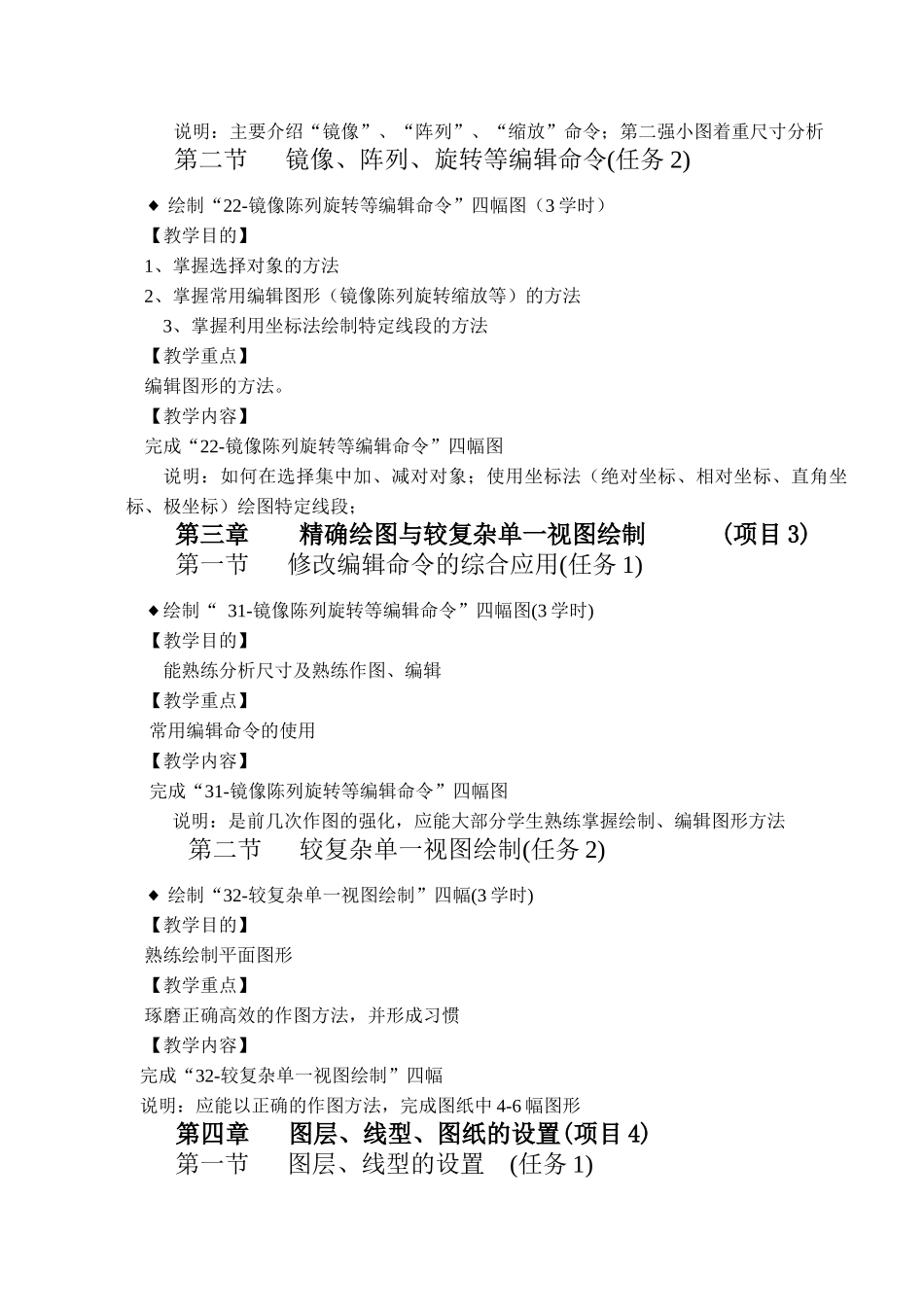

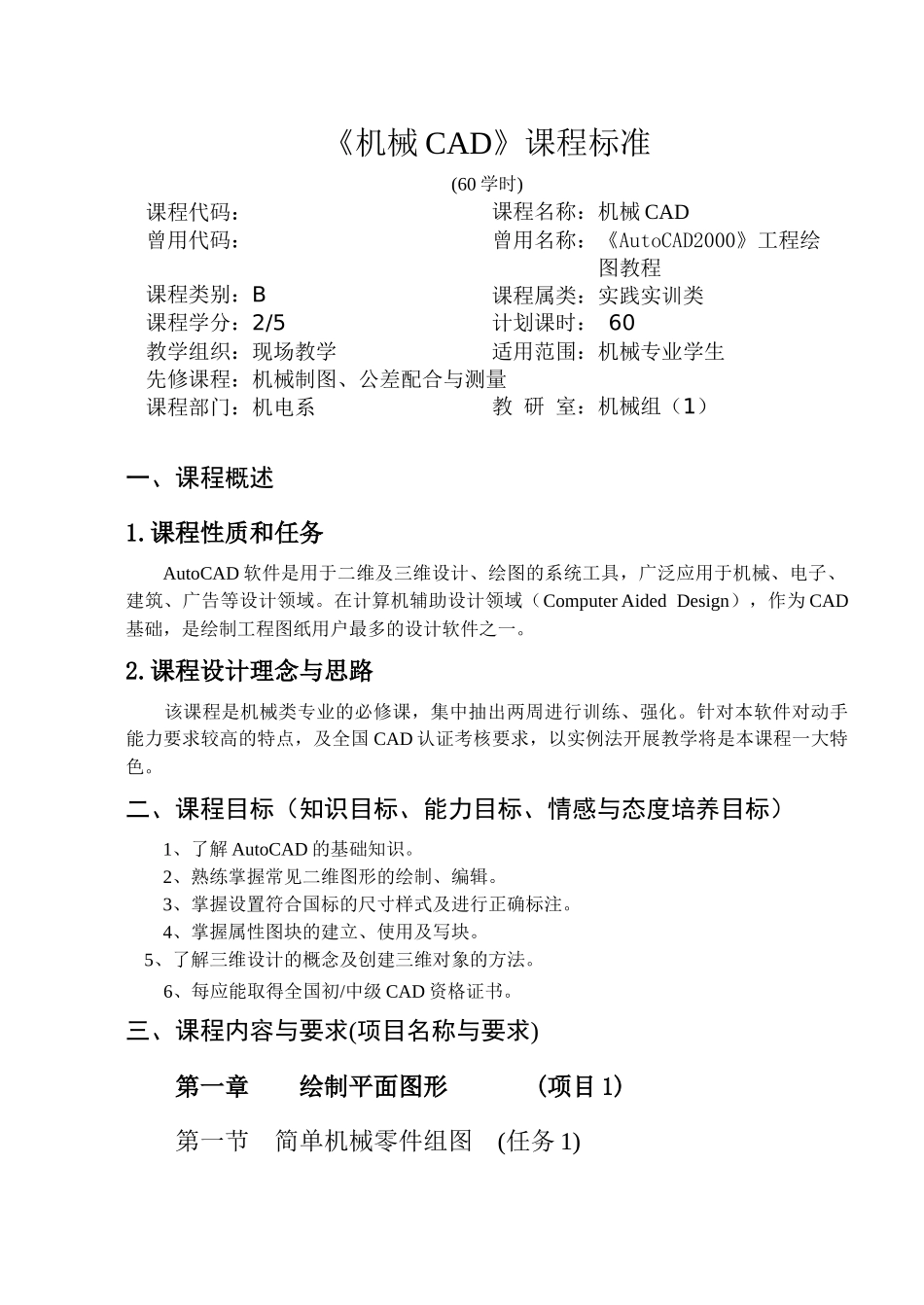

《机械 CAD》课程标准(60 学时)课程代码：课程名称：机械 CAD曾用代码：曾用名称：《AutoCAD2000》工程绘图教程课程类别：B课程属类：实践实训类课程学分：2/5计划课时： 60教学组织：现场教学适用范围：机械专业学生先修课程：机械制图、公差配合与测量课程部门：机电系教 研 室：机械组（1）一、课程概述1.课程性质和任务AutoCAD 软件是用于二维及三维设计、绘图的系统工具，广泛应用于机械、电子、建筑、广告等设计领域。在计算机辅助设计领域（Computer Aided Design），作为 CAD基础，是绘制工程图纸用户最多的设计软件之一。2.课程设计理念与思路该课程是机械类专业的必修课，集中抽出两周进行训练、强化。针对本软件对动手能力要求较高的特点，及全国 CAD 认证考核要求，以实例法开展教学将是本课程一大特色。二、课程目标（知识目标、能力目标、情感与态度培养目标）1、了解 AutoCAD 的基础知识。2、熟练掌握常见二维图形的绘制、编辑。3、掌握设置符合国标的尺寸样式及进行正确标注。4、掌握属性图块的建立、使用及写块。 5、了解三维设计的概念及创建三维对象的方法。6、每应能取得全国初/中级 CAD 资格证书。三、课程内容与要求(项目名称与要求)第一章 绘制平面图形 (项目 1)第一节 简单机械零件组图 (任务 1)◆绘制 “11-简单机械零件-组图”(3 学时) 【教学目的】1、 了解 AutoCAD 的基础知识；2、 熟悉 AutoCAD 绘制直线、圆弧（多种）及简单编辑命令； 【教学重点】 直线、圆弧的绘制 【教学内容】绘制图纸“11-简单机械零件-组图”中四幅简单平面图 1、绘图工作界面 2、创建、打开、保存、关闭图形3、 掌握绘制直线、圆弧的方法；4、 了解偏移与修剪命令的使用方法说明：正式作图前，可打开 CAD 安装目录下“Sample”文件夹下图例，让学生练习用鼠标拖动、缩放图纸；强调要学生多看命令提示行；作图时应先画中心线；绘制“3、4”幅小图时，利用多种画圆方法，直接演示如何使用“对象捕捉”方式，不展开。第二节 偏移与修剪(任务 2) ◆ 绘制“12-偏移与修剪” (3 学时) 【教学目的】 熟练掌握 AuotCAD 中重要编辑命令“偏移”与“修剪” 【教学重点】 偏移与修剪命令的使用 【教学内容】 完成“12-偏移与修剪”四幅图 说明：强调良好的作图习惯重要性，以提高作图效率与作图准确率；第二章 复制、移动、修改图形 (项目 2)第一节 偏移与修剪较复杂图形 (任务 1) ◆...
