住宅楼工程脚手架施工方案VIP免费

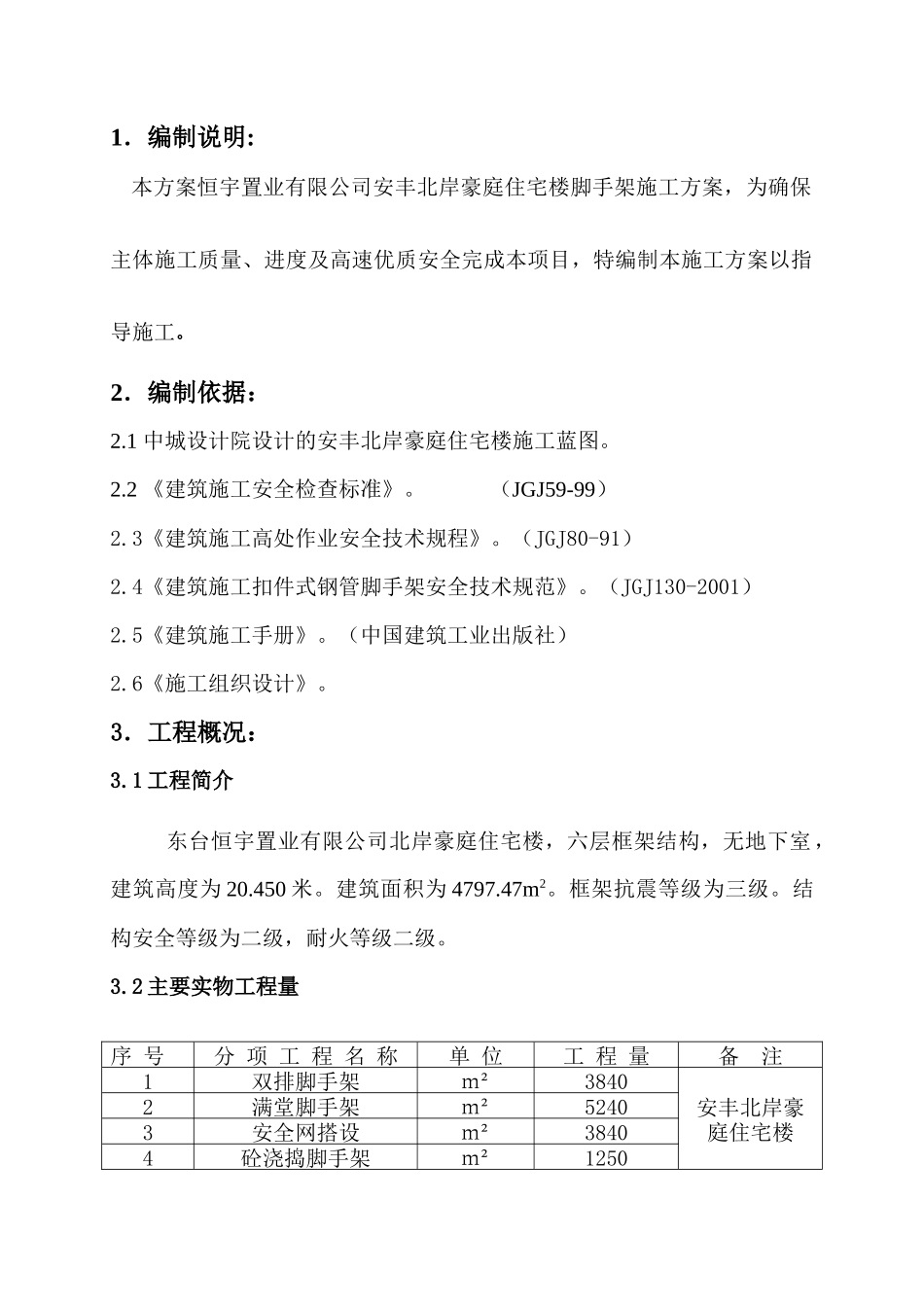

1．编制说明: 本方案恒宇置业有限公司安丰北岸豪庭住宅楼脚手架施工方案，为确保主体施工质量、进度及高速优质安全完成本项目，特编制本施工方案以指导施工。2．编制依据：2.1 中城设计院设计的安丰北岸豪庭住宅楼施工蓝图。2.2 《建筑施工安全检查标准》。 （JGJ59-99）2.3《建筑施工高处作业安全技术规程》。（JGJ80-91）2.4《建筑施工扣件式钢管脚手架安全技术规范》。（JGJ130-2001）2.5《建筑施工手册》。（中国建筑工业出版社）2.6《施工组织设计》。3．工程概况：3.1 工程简介 东台恒宇置业有限公司北岸豪庭住宅楼，六层框架结构，无地下室，建筑高度为 20.450 米。建筑面积为 4797.47m2。框架抗震等级为三级。结构安全等级为二级，耐火等级二级。3.2 主要实物工程量序 号分 项 工 程 名 称单 位工 程 量备 注1双排脚手架ｍ²3840安丰北岸豪庭住宅楼2满堂脚手架ｍ²52403安全网搭设ｍ²38404砼浇捣脚手架ｍ²12504．脚手架搭设方法：4.1 脚手架材质要求4.1.1 脚手架的各种杆件及支撑体系采用外径 48㎜、壁厚 3.5㎜焊接钢管,使用的材料必须有合格证及检测报告,并符合国家现行标准《碳素结构钢》GBT700 中 Q235A 钢的规定,用于立杆、大横杆、斜杆的钢管长度为 2.1～2.3 ｍ,4～6 ｍ,使用的钢管不得有弯曲、变形、开焊、裂纹等缺陷，不合格的钢管不得用于本工程中。4.1.2 扣件：材质符合国家有关规定的 3 号钢，并持有产品合格证，扣件的技术性能应符合《钢管脚手架扣件》GB15831 的规定，对使用的扣件要全数进行检查，不得有气孔、砂眼、裂纹、滑丝等缺陷。脚手架所使用的扣件，在螺栓拧紧扭力矩达 65N·ｍ不得发生破坏。4.1.3 脚手板采用 50㎜厚的红松,宽度为 300㎜,长度为 4000㎜,采用铁丝绑扎与钢管脚手架形成整体排架。4.2 脚手架搭设方法:4.2.1 外墙采用双排钢管脚手架。4.2.2 框架结构支撑体系采用满堂脚手架。3009004.2.3 选用双立杆双排脚手架，立杆纵距 l=1.5m, 横距 b=0.9m,大横杆间距 h=1.8m,小横杆间距 a=1m。4.2.4 满堂脚手架步距 1000㎜,跨距 1000㎜。4.3 脚手架设计计算4.3.1 纵横水平计算。A．横向水平抗弯强和饶度计算（按简支梁，见图一） 图一 横向水平杆计算简图纵距；La=1.5m，中间增设一根横向水平杆。施工荷载为 3.0KN/㎡。ｑ GK=0.35×1.5×0.5=0.2625KN/mqQK=3.0×1.5×0.5=2.25KN/mq=1.2MGK+1.4∑MQK=1.2×0.2635＋1.4×2.25=3.465KN/mM=qLa2/8×(1-a2/Lb...
