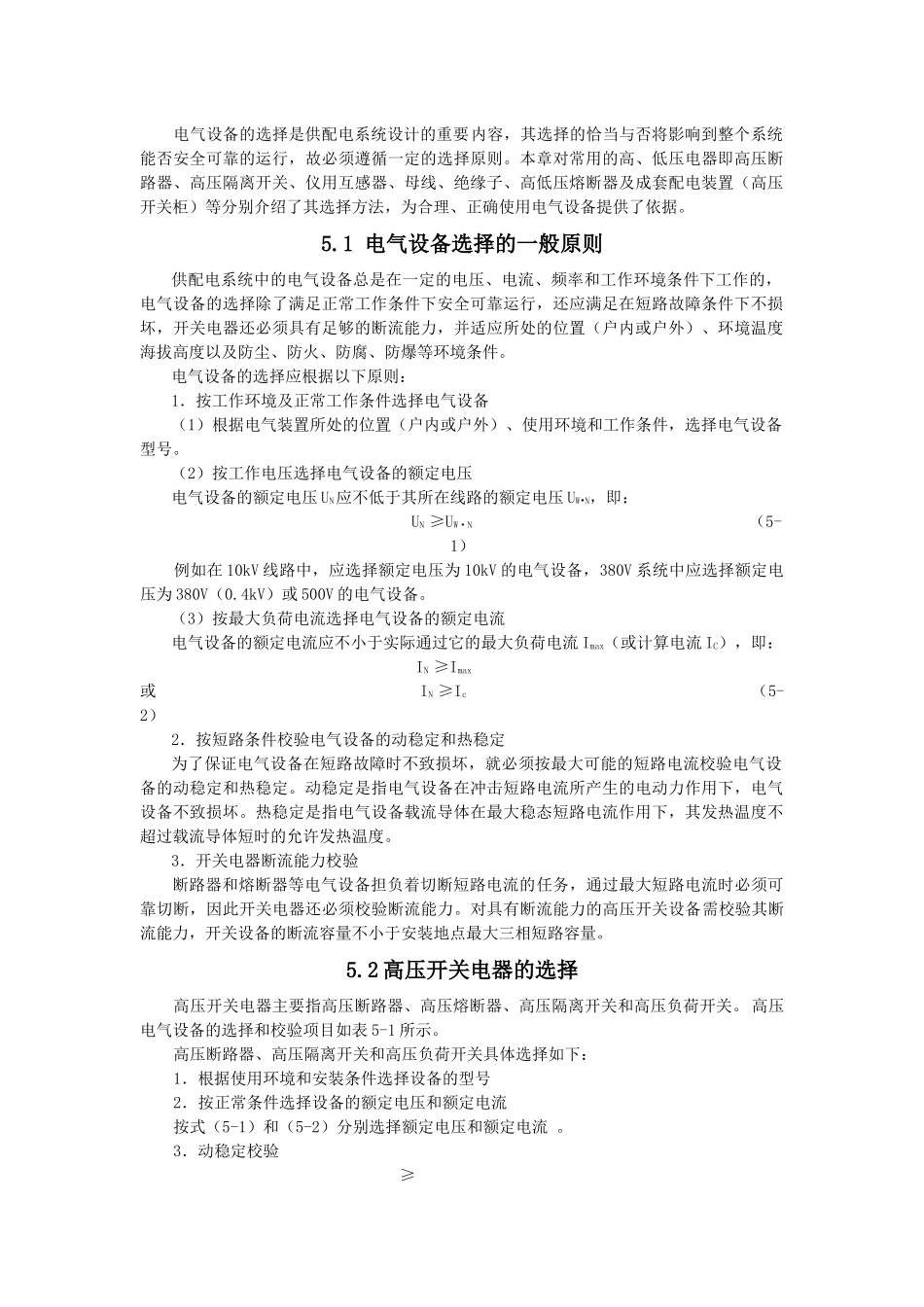

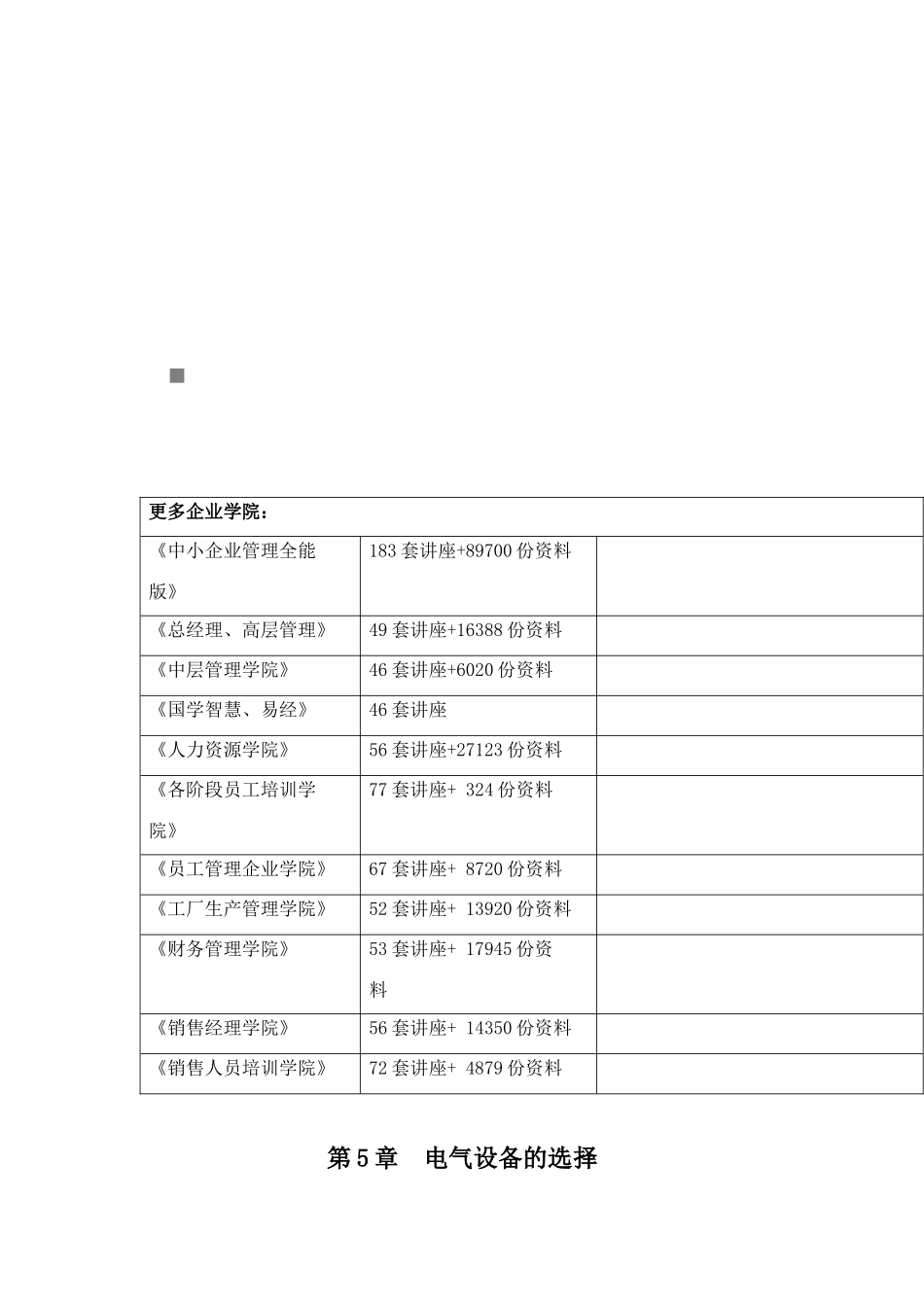

更多企业学院： 《中小企业管理全能版》183 套讲座+89700 份资料《总经理、高层管理》49 套讲座+16388 份资料《中层管理学院》46 套讲座+6020 份资料 《国学智慧、易经》46 套讲座《人力资源学院》56 套讲座+27123 份资料《各阶段员工培训学院》77 套讲座+ 324 份资料《员工管理企业学院》67 套讲座+ 8720 份资料《工厂生产管理学院》52 套讲座+ 13920 份资料《财务管理学院》53 套讲座+ 17945 份资料 《销售经理学院》56 套讲座+ 14350 份资料《销售人员培训学院》72 套讲座+ 4879 份资料第 5 章 电气设备的选择电气设备的选择是供配电系统设计的重要内容，其选择的恰当与否将影响到整个系统能否安全可靠的运行，故必须遵循一定的选择原则。本章对常用的高、低压电器即高压断路器、高压隔离开关、仪用互感器、母线、绝缘子、高低压熔断器及成套配电装置（高压开关柜）等分别介绍了其选择方法，为合理、正确使用电气设备提供了依据。5.1 电气设备选择的一般原则供配电系统中的电气设备总是在一定的电压、电流、频率和工作环境条件下工作的，电气设备的选择除了满足正常工作条件下安全可靠运行，还应满足在短路故障条件下不损坏，开关电器还必须具有足够的断流能力，并适应所处的位置（户内或户外）、环境温度海拔高度以及防尘、防火、防腐、防爆等环境条件。电气设备的选择应根据以下原则：1．按工作环境及正常工作条件选择电气设备（1）根据电气装置所处的位置（户内或户外）、使用环境和工作条件，选择电气设备型号。（2）按工作电压选择电气设备的额定电压电气设备的额定电压 UN应不低于其所在线路的额定电压 UW•N，即： UN ≥UW·N （5-1） 例如在 10kV 线路中，应选择额定电压为 10kV 的电气设备，380V 系统中应选择额定电压为 380V（0.4kV）或 500V 的电气设备。（3）按最大负荷电流选择电气设备的额定电流电气设备的额定电流应不小于实际通过它的最大负荷电流 Imax（或计算电流 IC），即： IN ≥Imax 或 IN ≥Ic （5-2）2．按短路条件校验电气设备的动稳定和热稳定为了保证电气设备在短路故障时不致损坏，就必须按最大可能的短路电流校验电气设备的动稳定和热稳定。动稳定是指电气设备在冲击短路电流所产生的电动力作用下，电气设备不致损坏。热稳定是指电气设备载流导体在最大稳态短路电流作用下，其发热温度不超过载流导体短时的允许发热温度。3．开关电器断流能力校验断路器...
