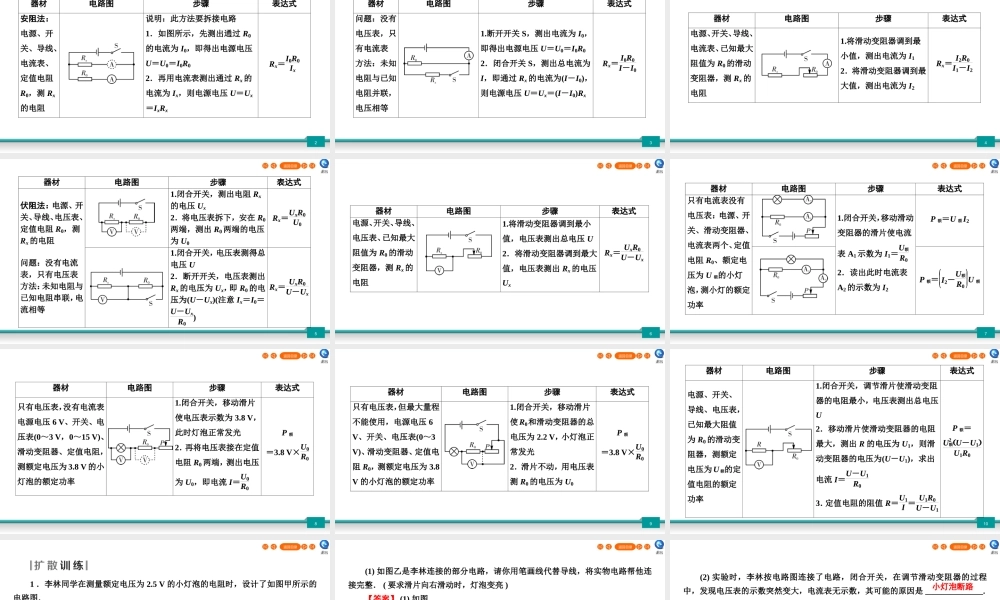

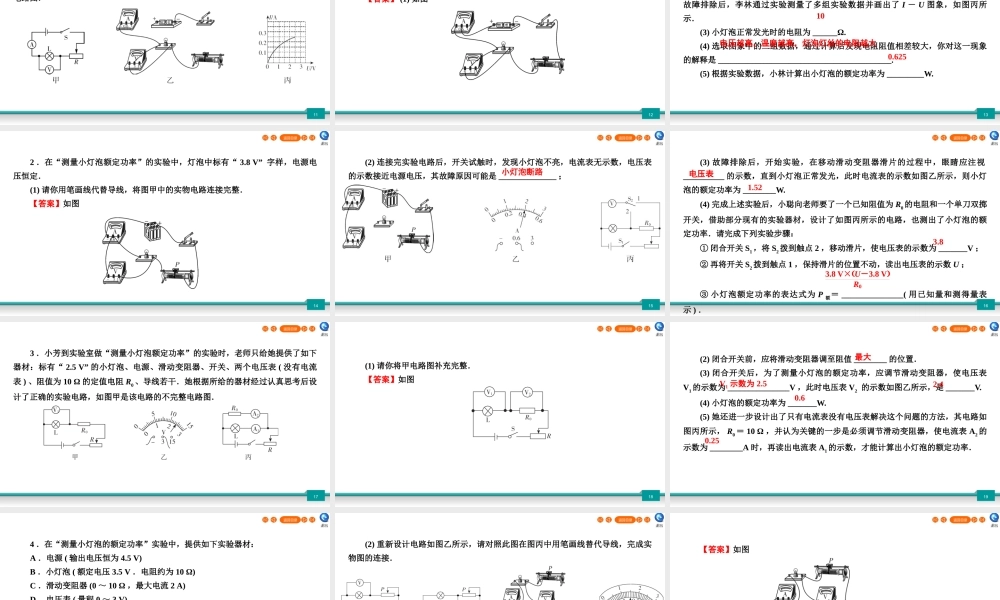

返回目录第二专题 实验题 实 验 篇实验扩散 2 测电阻、电功率返回目录2器材 电路图 步骤 表达式 安阻法：电源、开关、导线、电流表、定值电阻R0，测 Rx的电阻 说明：此方法要拆接电路 1．如图所示，先测出通过 R0的电流为 I0，即得出电源电压 U＝U0＝I0R0 2．再用电流表测出通过 Rx 的电流为 Ix，则电源电压 U＝Ux＝IxRx Rx＝I0R0Ix 返回目录3器材 电路图 步骤 表达式 问题：没有电压表，只有电流表 方法：未知电阻与已知电阻并联，电压相等 1.断开开关 S，测出电流为 I0，即得出电源电压 U＝U0＝I0R0 2．闭合开关 S，测出总电流为I，即通过 Rx 的电流为(I－I0)，则电源电压 U＝Ux＝(I－I0)Rx Rx＝ I0R0I－I0 返回目录4器材 电路图 步骤 表达式 电源、开关、导线、电流表、已知最大阻值为 R0 的滑动变阻器，测 Rx 的电阻 1.将滑动变阻器调到最小值，测出电流为 I1 2．将滑动变阻器调到最大值，测出电流为 I2 Rx＝ I2R0I1－I2 返回目录5器材 电路图 步骤 表达式 1.闭合开关，测出电阻 Rx的电压 Ux 2．将电压表拆下，安在 R0两端，测出 R0 两端的电压为 U0 Rx＝UxR0U0 伏阻法：电源、开关、导线、电压表、定值电阻 R0，测Rx 的电阻 问题：没有电流表，只有电压表 方法：未知电阻与已知电阻串联，电流相等 1.闭合开关，电压表测得总电压 U 2．断开开关，电压表测出Rx 的电压为 Ux，即 R0 的电压为(U－Ux)(注意 Ix＝I0＝U－UxR0) Rx＝ UxR0U－Ux 返回目录6器材 电路图 步骤 表达式 电源、开关、导线、电压表、已知最大阻值为 R0 的滑动变阻器，测 Rx 的电阻 1.将滑动变阻器调到最小值，电压表测出总电压 U 2．将滑动变阻器调到最大值，电压表测出 Rx 的电压Ux Rx＝ UxR0U－Ux 返回目录7器材 电路图 步骤 表达式 P 额＝U 额I2 只有电流表没有电压表：电源、开关、滑动变阻器、电流表两个、定值电阻 R0、额定电压为 U 额的小灯泡，测小灯的额定功率 1.闭合开关，移动滑动变阻器的滑片使电流表 A1 示数为 I1＝U额R0 2．读出此时电流表A2 的示数为 I2 P 额＝I2－U额R0 U 额 返回目录8器材 电路图 步骤 表达式 只有电压表，没有电流表 电源电压 6 V、开关、电压表(0～3 V，0～15 V)、滑动变阻器、定值电阻，测额定电压为 3.8 V 的小灯泡的额定功率 1.闭合开关，移动滑片使电压表示数为 3.8 V，...
