183测量小灯泡的电功率课件 九年级物理全册 18.3测量小灯泡的电功率课件+素材 (新版)新人教版VIP免费

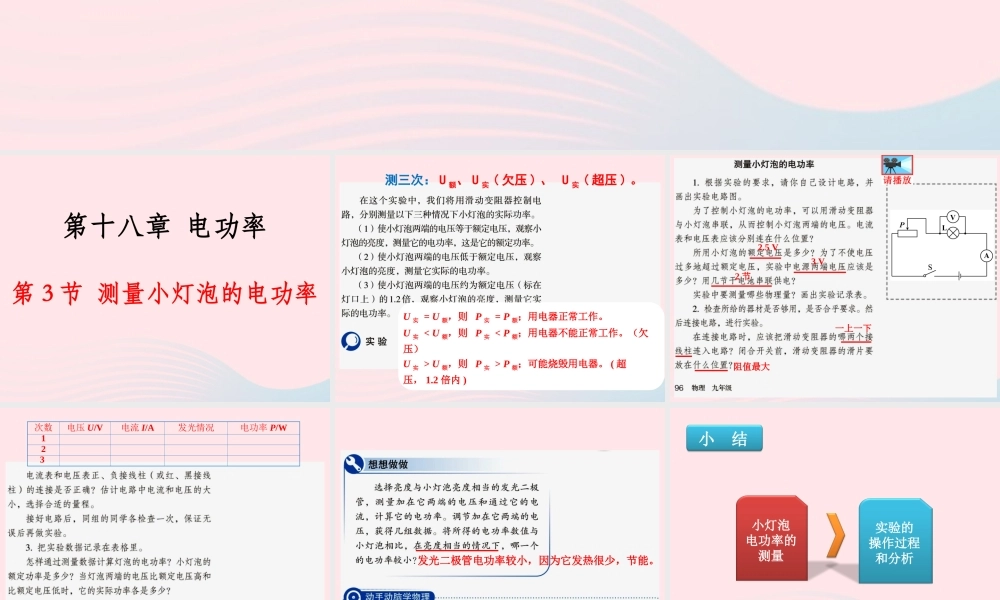

◎ 奋斗，一切皆有可能； 拼搏，飞一般的感觉。◎ 奋斗改变命运，梦想在于行动。◎ 不惜寸阴于今日，必留遗憾于明日甜。朗 读第十八章 电功率第 3 节 测量小灯泡的电功率 测三次： U 额、 U 实 ( 欠压 ) 、 U 实 ( 超压 ) 。U 实 = U 额，则 P 实 = P 额；用电器正常工作。U 实 < U 额，则 P 实 < P 额；用电器不能正常工作。（欠压）U 实 > U 额，则 P 实 > P 额；可能烧毁用电器。 ( 超压， 1.2 倍内 )2.5 V3 V2 节一上一下阻值最大次数电压 U/V电流 I/A发光情况电功率 P/W123 发光二极管电功率较小，因为它发热很少，节能。小 结小灯泡电功率的测量实验的操作过程和分析滑动变阻器连接错误，不能调节灯泡两端的电压。应该“一上一下”连接。P=UII = = ≈ 0.32APU1.2W3.8V故量程选： 0~0.6AtWPP = = = 300WWt60s3 、解：3.6×106J3000 转 ×15 转R = = = 48.4 ΩU2额P 额(220V)21000WP = U2R4 、解： P 实 = = = 640W U2实R(220V ×80%)248.4 Ω∴5 、 W=Pt=(0.06KW-0.04KW)×100×4h×365=2920KWh= 2920 度 ▲ 伏安法间接测电阻 RR =UI 测三次：求平均，减小误差。 ▲ 伏安法间接测电功率 PP = UI 测三次： U 额、 U 实 ( 欠压 ) 、 U 实 ( 超压 ) 。回 顾【实验】利用如图所示的器材，测量小灯泡的电功率。 （ 1 ） 在闭合开关前，滑动变阻器连入电路的电阻阻值应最 ___ ，即滑片应位于 ____ 端（填“左或右”）。大左巩固练习 （ 2 ） 闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是 _________ 。灯泡断路巩固练习 （ 3 ）排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为 2 V 时，电流表的示数如图所示，此时电流为 ____A ，小灯泡的功率为 ___W 。 0.30.6巩固练习【填空】小灯泡上标有“ 6 V 3 W” 字样，将这盏灯接到 3 V 电压下，它比正常发光时 ___ （选填“亮”或“暗”），这时它的实际功率为 _____W 。暗0.75R = = = 12 ΩU2额P 额(6V)23WP = U2R解： P 实 = = = 0.75W U2实R(3V)212 Ω∴巩固练习【选择】小灯泡额定电压为 6V ，额定功率估计在 7W ～ l2W 之间，小佳按如图所示甲的电路测定灯的功率，所用电流表有0.6A 、 3A 两档，电压表有 3V 、 l5V 两档，将它们连入电...
