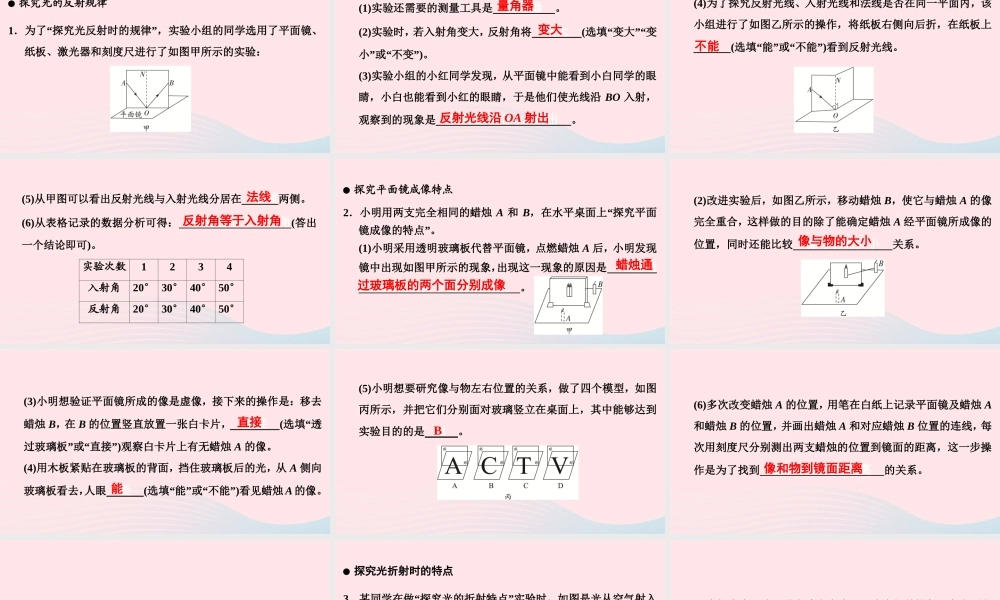

第二板块 专题训练 专题二 实验题( 二 ) 光学重点实验● 探究光的反射规律 1．为了“探究光反射时的规律”，实验小组的同学选用了平面镜、纸板、激光器和刻度尺进行了如图甲所示的实验： (1)实验还需要的测量工具是 量角器 。 (2)实验时，若入射角变大，反射角将 变大 (选填“变大”“变小”或“不变”)。 (3)实验小组的小红同学发现，从平面镜中能看到小白同学的眼睛，小白也能看到小红的眼睛，于是他们使光线沿 BO 入射，观察到的现象是 反射光线沿 OA 射出 。 量角器 变大 反射光线沿 OA 射出 (4)为了探究反射光线、入射光线和法线是否在同一平面内，该小组进行了如图乙所示的操作，将纸板右侧向后折，在纸板上 不能 (选填“能”或“不能”)看到反射光线。 不能 (5)从甲图可以看出反射光线与入射光线分居在 法线两侧。 (6)从表格记录的数据分析可得： 反射角等于入射角(答出一个结论即可)。 实验次数 1 2 3 4 入射角 20° 30° 40° 50° 反射角 20° 30° 40° 50° 法线 反射角等于入射角 ● 探究平面镜成像特点 2．小明用两支完全相同的蜡烛 A 和 B，在水平桌面上“探究平面镜成像的特点”。 (1)小明采用透明玻璃板代替平面镜，点燃蜡烛 A 后，小明发现镜中出现如图甲所示的现象，出现这一现象的原因是 蜡烛通过玻璃板的两个面分别成像 。 蜡烛通 过玻璃板的两个面分别成像 (2)改进实验后，如图乙所示，移动蜡烛 B，使它与蜡烛 A 的像完全重合，这样做的目的除了能确定蜡烛 A 经平面镜所成像的位置，同时还能比较 像与物的大小 关系。 像与物的大小 (3)小明想验证平面镜所成的像是虚像，接下来的操作是：移去蜡烛 B，在 B 的位置竖直放置一张白卡片， 直接 (选填“透过玻璃板”或“直接”)观察白卡片上有无蜡烛 A 的像。 (4)用木板紧贴在玻璃板的背面，挡住玻璃板后的光，从 A 侧向玻璃板看去，人眼 能 (选填“能”或“不能”)看见蜡烛 A 的像。 直接 能 (5)小明想要研究像与物左右位置的关系，做了四个模型，如图丙所示，并把它们分别面对玻璃竖立在桌面上，其中能够达到实验目的的是 B 。 B (6)多次改变蜡烛 A 的位置，用笔在白纸上记录平面镜及蜡烛 A和蜡烛 B 的位置，并画出蜡烛 A 和对应蜡烛 B 位置的连线，每次用刻度尺分别测出两支蜡烛的位置到镜面的距离，这一步操作是为了找到 像和物到镜面距离 的关系。 像...
