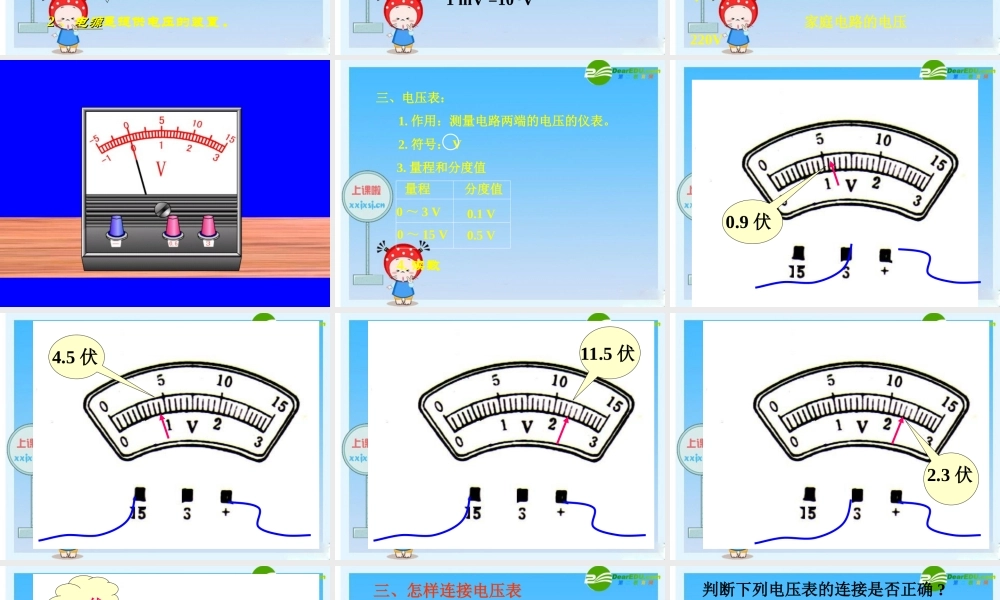

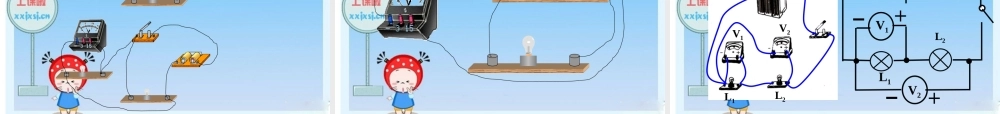

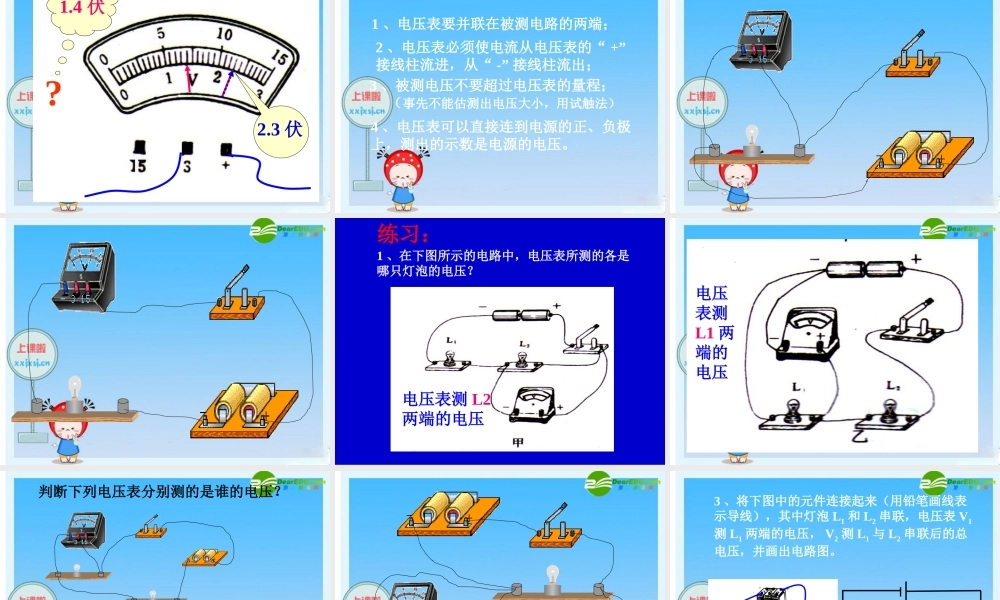

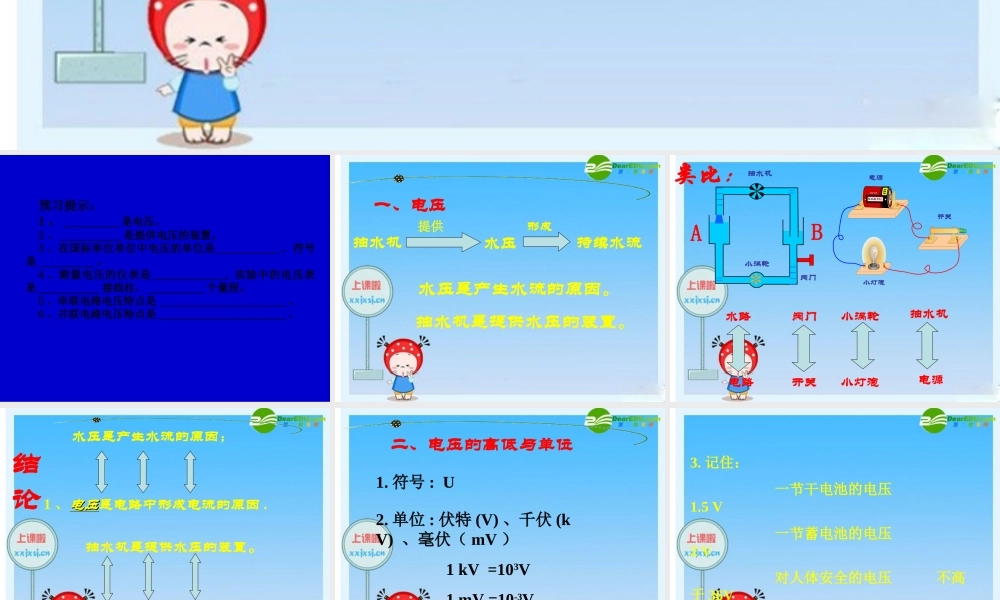

第十一章 简单电路 第六节北师大版义务教育课程标准实验教材初中物理电 压预习提示：1 、 __________ 是电压。2 、 ___________ 是提供电压的装置。3 、在国际单位单位中电压的单位是 ___________ ，符号是 __________ 。4 、测量电压的仪表是 _____________, 实验中的电压表是 ___________ 接线柱， __________ 个量程。5 、串联电路电压特点是 _______________________ 。6 、并联电路电压特点是 _______________________ 。 抽水机 提供水压 持续水流 抽水机是提供水压的装置。 水压是产生水流的原因。形成一、电压类比： 小灯泡小涡轮水路阀门抽水机开关电路电源AB小涡轮抽水机阀门电源开关小灯泡水压是产生水流的原因；抽水机是提供水压的装置。 1 、电压电压是电路中形成电流的原因 .22 、电源电源是提供电压的装置．结论二、电压的高低与单位1. 符号 : U2. 单位 : 伏特 (V) 、千伏 (kV) 、毫伏（ mV ） 1 kV =103V 1 mV =10-3V3. 记住： 一节干电池的电压 1.5 V 一节蓄电池的电压 2 V 对人体安全的电压 不高于 36V 家庭电路的电压 220V 三、电压表： 1. 作用：测量电路两端的电压的仪表。 2. 符号： V3. 量程和分度值量程分度值0 ～ 3 V0 ～ 15 V0.1 V0.5 V4. 读数0.9 伏4.5 伏11.5 伏 2.3 伏2.3 伏1.4 伏 ?三、怎样连接电压表1 、电压表要并联在被测电路的两端；2 、电压表必须使电流从电压表的“ +”接线柱流进，从“ -” 接线柱流出；3 、被测电压不要超过电压表的量程； （事先不能估测出电压大小，用试触法）4 、电压表可以直接连到电源的正、负极上，测出的示数是电源的电压。判断下列电压表的连接是否正确 ?1 、在下图所示的电路中，电压表所测的各是哪只灯泡的电压？电压表测 L2两端的电压练习：电压表测L1 两端的电压判断下列电压表分别测的是谁的电压？3 、将下图中的元件连接起来（用铅笔画线表示导线），其中灯泡 L1 和 L2 串联，电压表 V1测 L1 两端的电压， V2 测 L1 与 L2 串联后的总电压，并画出电路图。V1V2L1L2L1L2V1V2四、实验探究 :串联、并联电路中的电压关系当堂检测(1) 、 1 节干电池的电压是 _____V, 对人体安全的电压不高于 _____V, 家庭照明电路的电压是 ______V 。 (2) 、 如图，若电压表是 0~3V 量程，指针指的电压是 _______V, 若用 0~15V量程时 , 电压为 _____...
