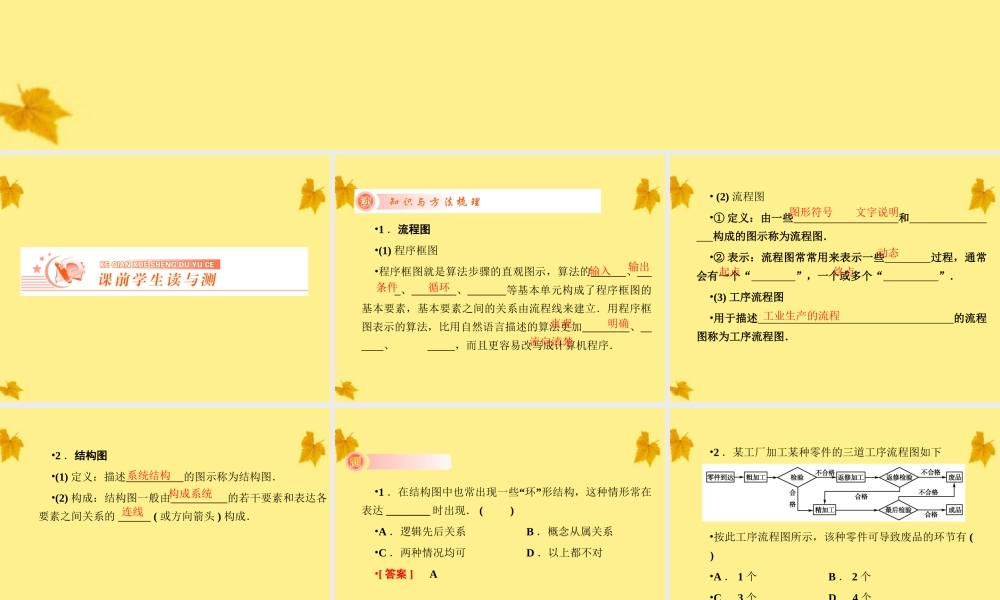

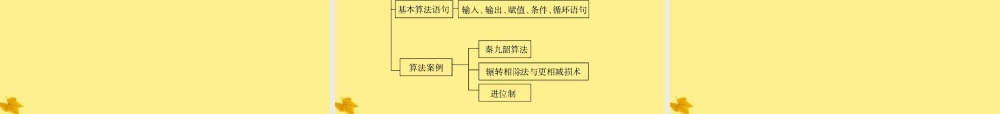

•1 ．流程图•(1) 程序框图•程序框图就是算法步骤的直观图示，算法的 、 、 、 等基本单元构成了程序框图的基本要素，基本要素之间的关系由流程线来建立．用程序框图表示的算法，比用自然语言描述的算法更加 、 、 ，而且更容易改写成计算机程序．输入输出条件循环直观明确流向清楚• (2) 流程图•① 定义：由一些 和 构成的图示称为流程图．•② 表示：流程图常常用来表示一些 过程，通常会有一个“ ”，一个或多个“ ”．•(3) 工序流程图•用于描述 的流程图称为工序流程图．图形符号文字说明动态起点终点工业生产的流程•2 ．结构图•(1) 定义：描述 的图示称为结构图．•(2) 构成：结构图一般由 的若干要素和表达各 要素之间关系的 ( 或方向箭头 ) 构成．系统结构构成系统连线•1 ．在结构图中也常出现一些“环”形结构，这种情形常在表达 ________ 时出现． ( )•A ．逻辑先后关系B ．概念从属关系•C ．两种情况均可D ．以上都不对•[ 答案 ] A•2 ．某工厂加工某种零件的三道工序流程图如下•按此工序流程图所示，该种零件可导致废品的环节有 ( )•A ． 1 个B ． 2 个•C ． 3 个D ． 4 个•[ 答案 ] B•3 ．下面是一个流程图•则此流程图表示的算式为 ________ ．•[ 答案 ] 21＋ 22＋ 23＋…＋ 2100•画出用二分法求方程 x2－ 3 ＝ 0 的近似根的程序框图．•[ 解 ] 设 f(x) ＝ x2－ 3 误差为 ε. 因为 f(1) ＜ 0 ， f(2) ＞0.•所以设 x1＝ 1 ， x2＝ 2•∴ 程序框图如下：•[ 点评与警示 ] 1. 写程序框图前，可以先写出用自然语言写出分析和步骤．•2 ．用程序框图表示算法，比用自然语言描述的算法更加直观、明确、流向清楚，而且更容易改写成计算机程序．•3 ．用框图来表示问题，能提高抽象概括能力和逻辑思维能力，能更清晰地表述和交流思想的能力．• 请设计框图来估算精度为0.1 、 0.01 、 0.001 、 0.000 1 时，的近似值．•[ 解 ] • [ 解 ] 设计一个循环变量 A ，框图如下：已知数列{an}的递推公式 an＝ 1an－1＋an－1 且 a1＝1.请画出求其前 5 项的程序框图． • [ 点评与警示 ] 由递推公式可知，该数列由前项推出后项，故可设计一个循环变量，用循环结构的程序框图来表示．• [ 解 ] 程序框图如下： 已知数列{an}的第 1 项 a1＝1，且 an＋1＝ an1＋an，请画出求它的前 5...
