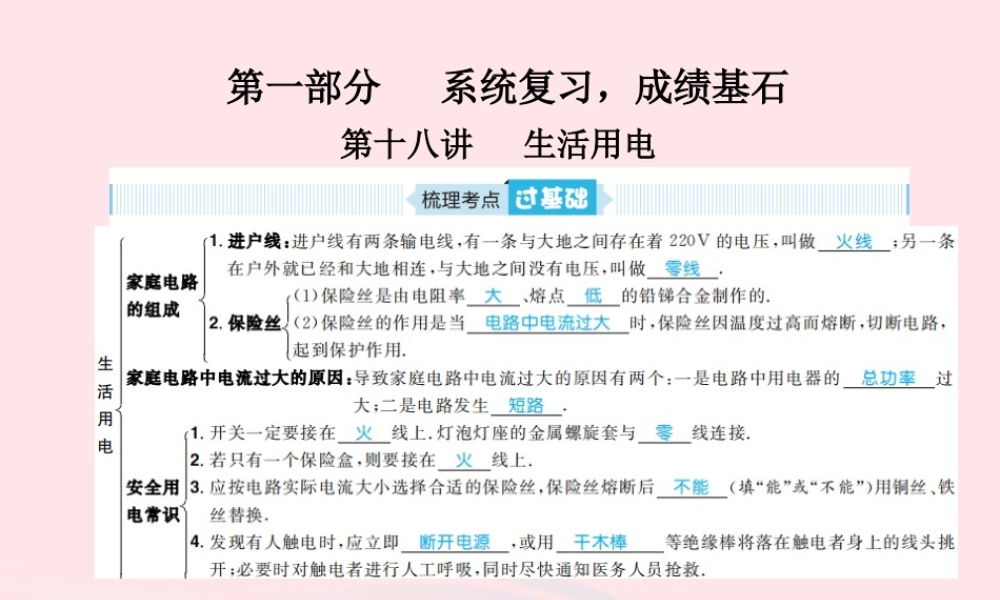

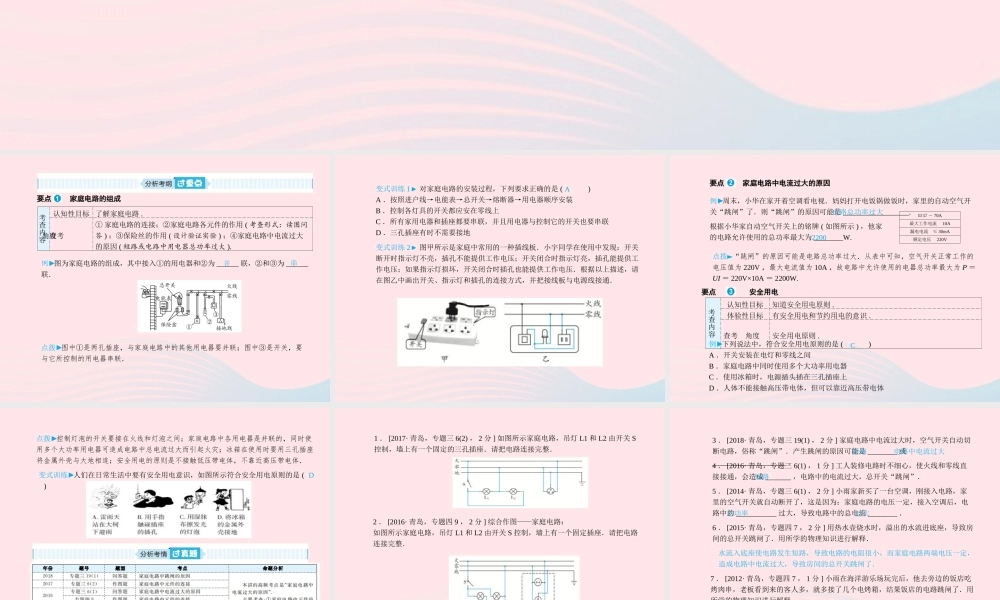

第一部分 系统复习，成绩基石第十八讲 生活用电要点 家庭电路的组成 考查内容认知性目标 了解家庭电路 .考查角度① 家庭电路的连接；②家庭电路各元件的作用 ( 考查形式：读图问答 ) ；③保险丝的作用 ( 设计验证实验 ) ；④家庭电路中电流过大的原因 ( 短路或电路中用电器总功率过大 ).例►图为家庭电路的组成，其中接入①的用电器和②为 ______ 联，②和③为 ______联．点拨►图中①是两孔插座，与家庭电路中的其他用电器要并联；图中③是开关，要与它所控制的用电器串联．并串变式训练 1► 对家庭电路的安装过程，下列要求正确的是 ( )A ．按照进户线→电能表→总开关→熔断器→用电器顺序安装B ．控制各灯具的开关都应安在零线上C ．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联D ．三孔插座有时不需要接地变式训练 2► 图甲所示是家庭中常用的一种插线板．小宇同学在使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压．根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通．A要点 家庭电路中电流过大的原因 例►周末，小华在家开着空调看电视．妈妈打开电饭锅做饭时，家里的自动空气开关“跳闸”了．则“跳闸”的原因可能是 __________________. DZ47 － 70A 最大工作电流10A 漏电电流≤ 30mA 额定电压220V根据小华家自动空气开关上的铭牌 ( 如图所示 ) ，他家的电路允许使用的总功率最大为 ________W.点拨►“跳闸”的原因可能是电路总功率过大．从表中可知，空气开关正常工作的电压值为 220V ，最大电流值为 10A ，故电路中允许使用的电器总功率最大为 P ＝UI ＝ 220V×10A ＝ 2200W.电路总功率过大2200要点 安全用电考查内容认知性目标知道安全用电原则 .体验性目标有安全用电和节约用电的意识 .考查角度安全用电原则 .例►下列说法中，符合安全用电原则的是 ( )A ．开关安装在电灯和零线之间B ．家庭电路中同时使用多个大功率用电器C ．使用冰箱时，电源插头插在三孔插座上D ．人体不能接触高压带电体，但可以靠近高压带电体C点拨►控制灯泡的开关要接在火线和灯泡之间；家庭电路中各用电器是并联的，同时使用多个大功率用电器可造成电路中总电流过大而引起火灾；冰箱在使用时要用三孔插座将金属外壳与大地相连；...
