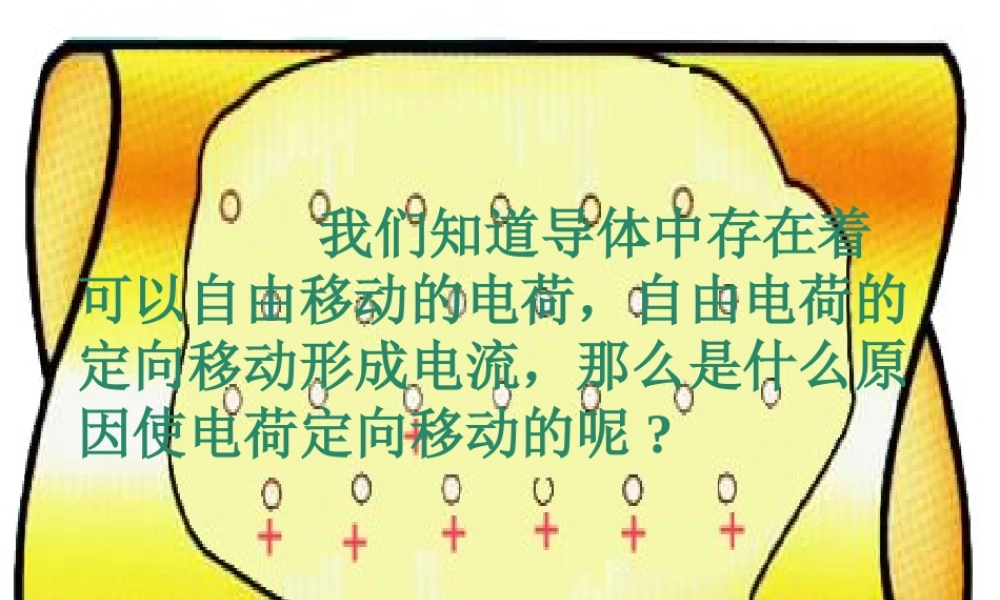

我们知道导体中存在着可以自由移动的电荷，自由电荷的定向移动形成电流，那么是什么原因使电荷定向移动的呢 ? 电流的形成水流的形成灯泡水轮机开关阀门电路水路电流水流电压水压电源抽水机电流形成与水流形成对照表第四节电 压 1 、电源 : 提供电压的装置2 、电压 : 使电路中的自由电荷发生定向移动形成电流 第四节 电 压一、电压概念的形成1 、单位：伏特（伏）符号： V kV 、 mV 、 μV2 、单位换算关系： 1 kV=103 V ， 1V=103 mV ， 1V=106 μV3 、常见电压值：对人体安全电压：不高于 36V 一节干电池电压：1.5V 家庭电路电压：220V 动力电路电压：380V二、电压的单位与换算、符号 (U) 要想测量电路中，某用电器工作时两端所用的电压值怎么办？哪位同学能根据前面学过的测量知识谈谈自己的想法？ 电压的国际单位是什么呢？为了计数方便还有什么单位呢？它们的关系如何？ 三、电压表的正确使用1 、测量前观察量程 (0—3V ，0—15V ）认清分度值（ 0.1V ，0.5V ）调零：若指针不指“ 0” 的位置，应拧动调零旋钮，使指针指“ 0”.2 、电压表应该并联在电路中 .3 、“ +” 、“ -” 接线柱的接法要正确（即电流从“ +”接线柱流入，再从“ -” 接线柱流出） .4 、被测电压不能超过电压表的量程（用试触的方法选择）学生练习读数：_____V_____V2.49提出问题： 我们已经知道串联电路、并联电路中的电流关系，大家猜想一下电压关系如何呢？ 串联电路中的电压关系 : 串联电路总电压等于各个用电器两端电压之和： U= U1+ U2并联电路中的电压关系 : 并联电路各用电器两端电压相等： U1=U2=U 1 ．电压的作用是使 ______ 定向移动形成 ______的原因． 2 ．一节干电池的电压是 ______V ；家庭电路的电压是 ______V ；不高于 ______V 的电压是安全的． 3 ．完成下列单位换算： ① 5000V=______kV=______mV ． ② 22kV=______V=______mV ． ③380μV=_________V=________ kV. 4 ．测量电压使用 ______ ，必须把它 ______ 接在要测量的那部分电路两端，使用时必须把电压表的“ +” 接线柱跟靠近电源 ______ 极端，还要注意所测的电压不得超过它的 ______ ．电子手表用的电池一节干电池一节充电电池人体的安全电压家庭电路工厂动力用电高压输电线路手机电池课堂小结：1. 电压概念的形成 ：a 、电压使电路中形成电流b 、电源是提供电压的设备2. 电压的单位及换算 3. 电压表的正确使用及注意事项4. 实验探究串联电路的电压关系 , 并联电路的电压关系 : 串联电路总电压等于各个用电器两端电压之和： U= U1+ U2 并联电路各用电器两端电压相等： U1=U2=U
