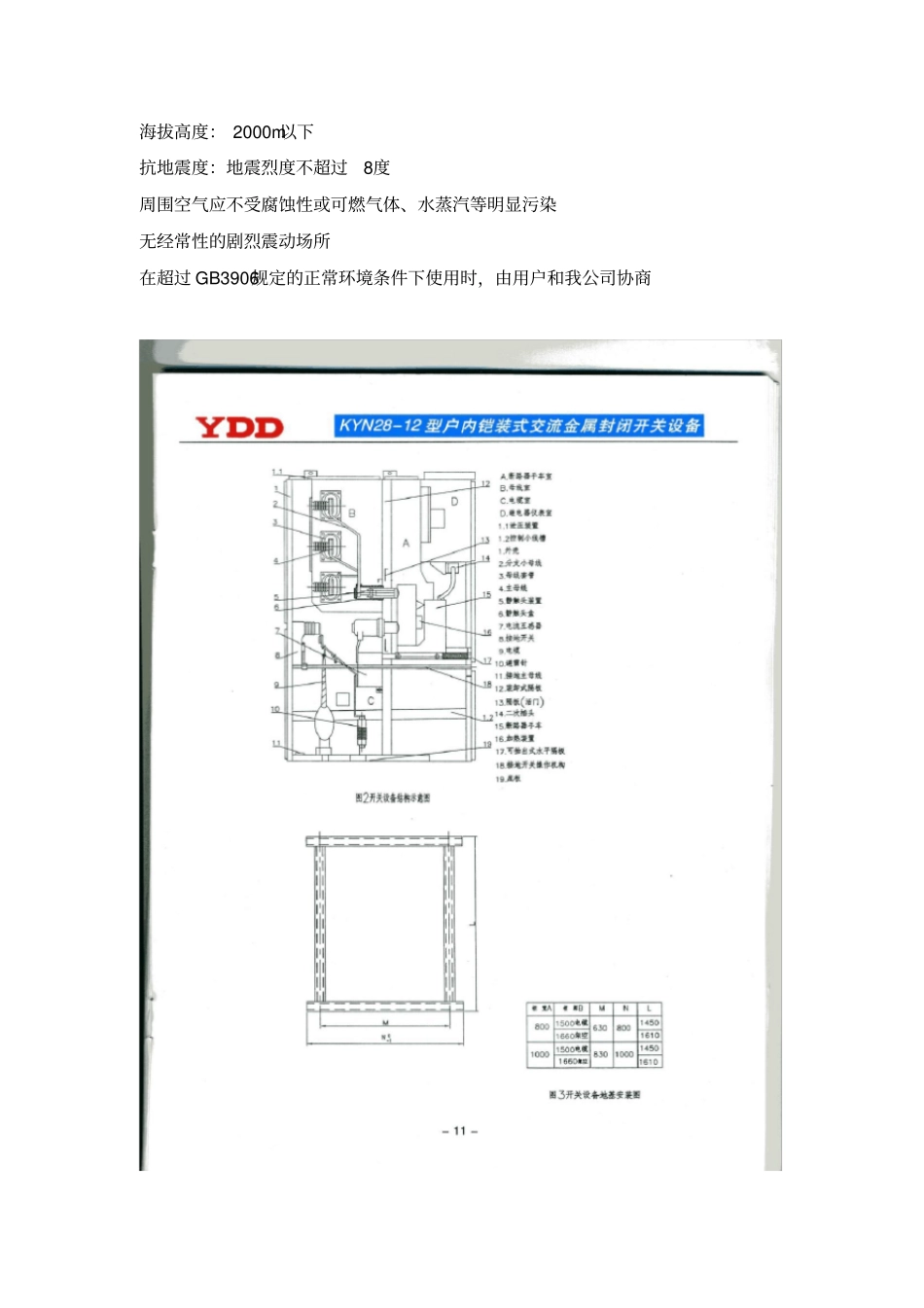

KYN28A-12 型户内铠装式交流金属封闭开关柜使用说明书一、概述KYN28中置高压开关柜是用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在12kV 的电器产品，主要包括高压断路器、接地开关、互感器等。KYN28柜体由柜架和可抽出式手车二部分组成，各种手车均采用蜗杆摇动推进和退出，其操作轻便、灵活。整个手车体积小，检查和维修方便。 手车在柜体内试验位置和工作位置都有到位装置，以保证机械联锁可靠。根据手车的用途不同，可分为：转运车、PT车、熔断器车、计量车、隔离车、下置 PT车、下置避雷器车和接地车等。二、产品特点1．产品的外壳完全是由覆铝锌钢板经机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度， 有效地保证了产品的整齐和美观，柜门采用喷塑涂覆， 具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4X 级的防护等级。2. 本产品的主开关可配置ABB公司生产的 VD4型真空断路器， C3 系列固定式负荷开关，同时也可配置多种国产系列真空断路器( 如 VS1,VH1,VK,ZN28)，以取代国外同类产品。3. 无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于 60mm。其断路器均具有长寿命，高参数，少维护，体积小的独特优点。三、符合标准GB3906-91《3-35KV交流金属封闭开关设备》GB11022-99《高压开关设备通用技术条件》IEC298（1990）《额定电压 1kV 以上 50kV 及以下交流金属封闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》四、使用环境条件环境温度：最高温度： +40℃，最低温度： -10 ℃环境湿度：日平均相对湿度：≤95% 月平均相对湿度：≤ 90% 海拔高度： 2000m以下抗地震度：地震烈度不超过8度周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染无经常性的剧烈震动场所在超过 GB3906规定的正常环境条件下使用时，由用户和我公司协商五、结构特点开关柜按 GB 3906 中的铠装移开式户内交流金属封闭开关设备设计，由柜体和中置式可抽出部件（即手车）两大部分组成。柜体分四个单独的隔室，外壳防护等级为 IP4X，各小室间及断路器室门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其它功能方案，经排列、 组合后能成为满足各种要求的配电装置。1.1 外壳及其它开关柜的外壳选用优质薄钢板， 经数控机床加工成型， 具有精度高，重量轻，机械强度高，外形美观等优点，柜体采用组装式结构，用铆钉联接而成，加...
