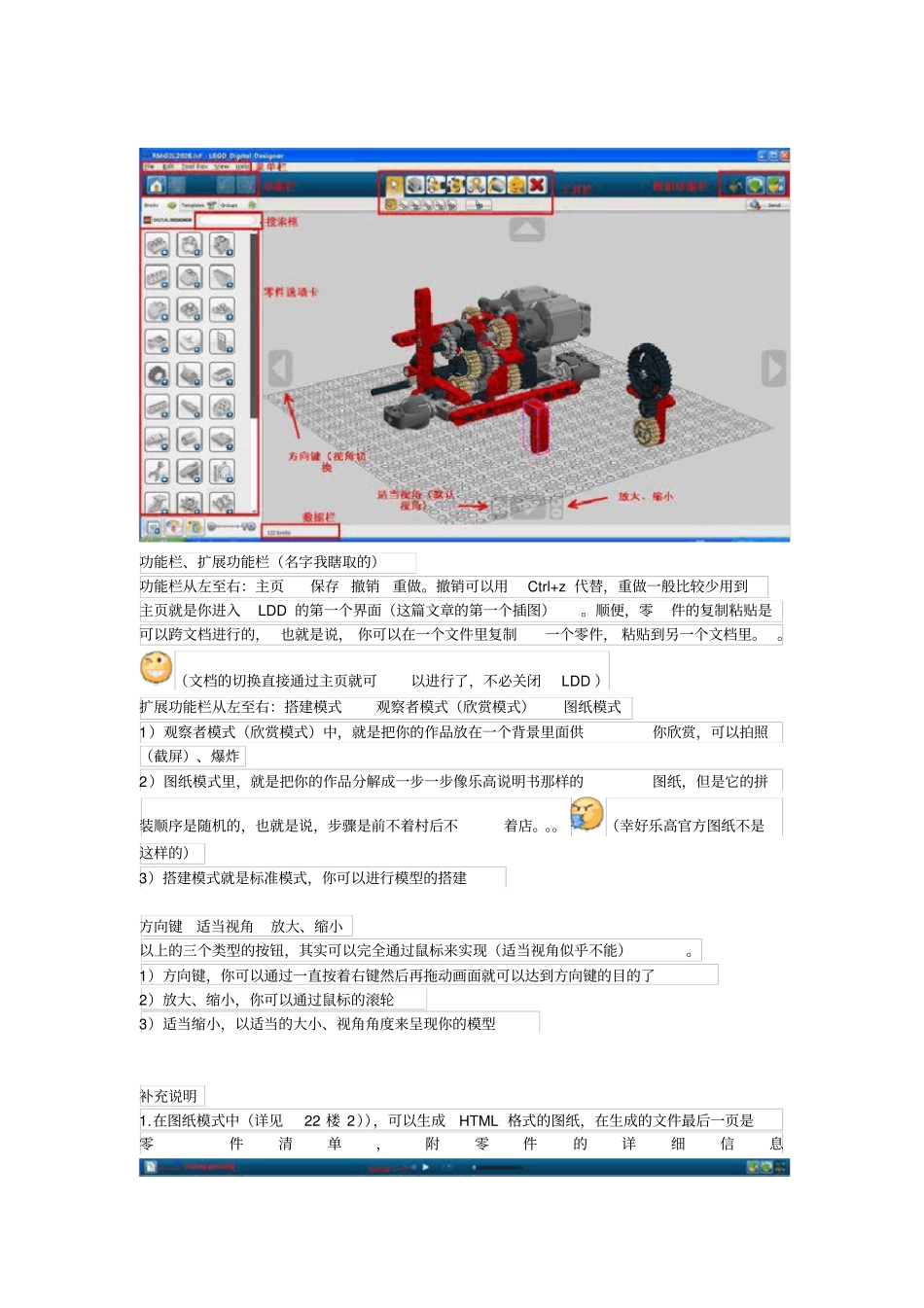

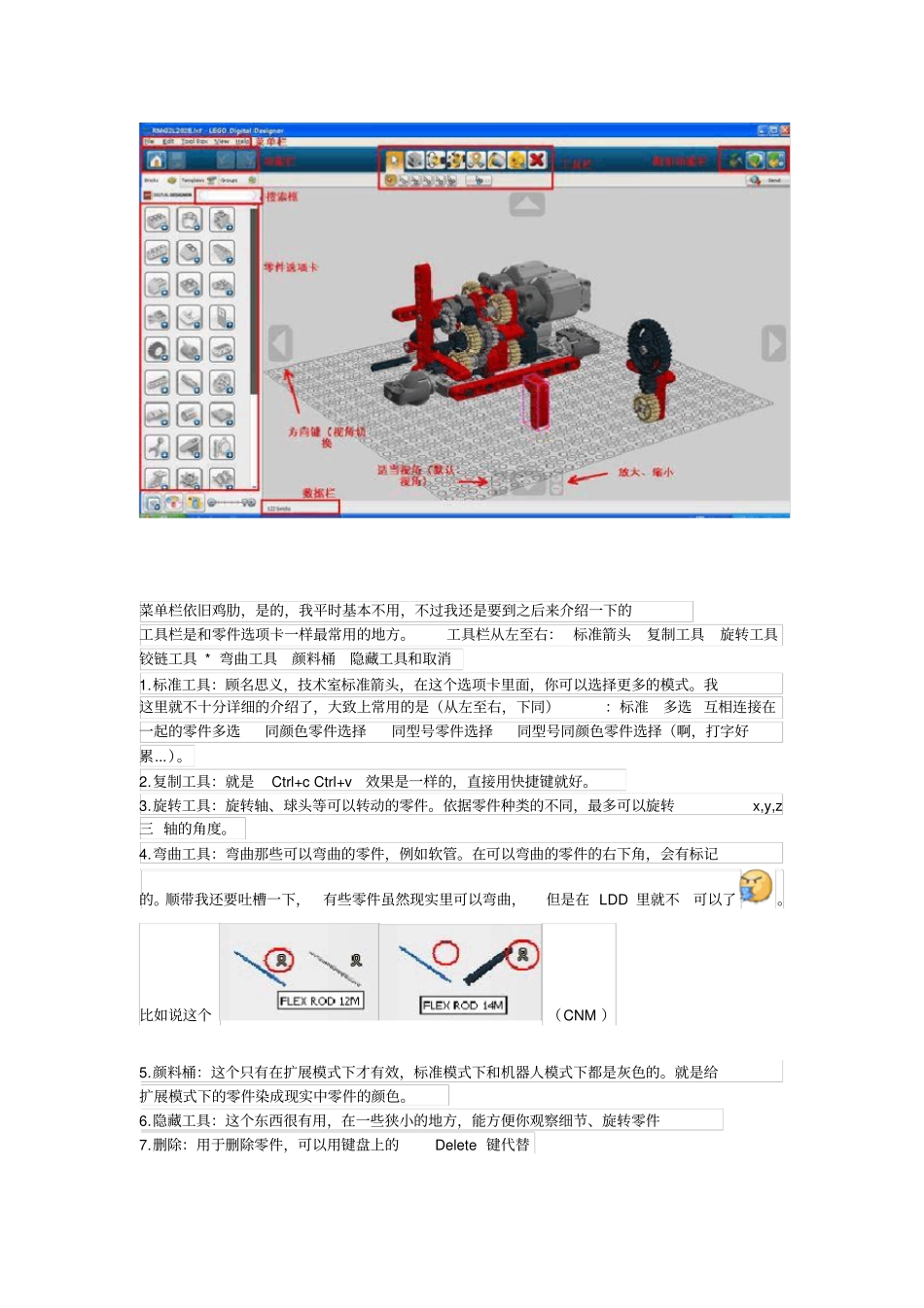

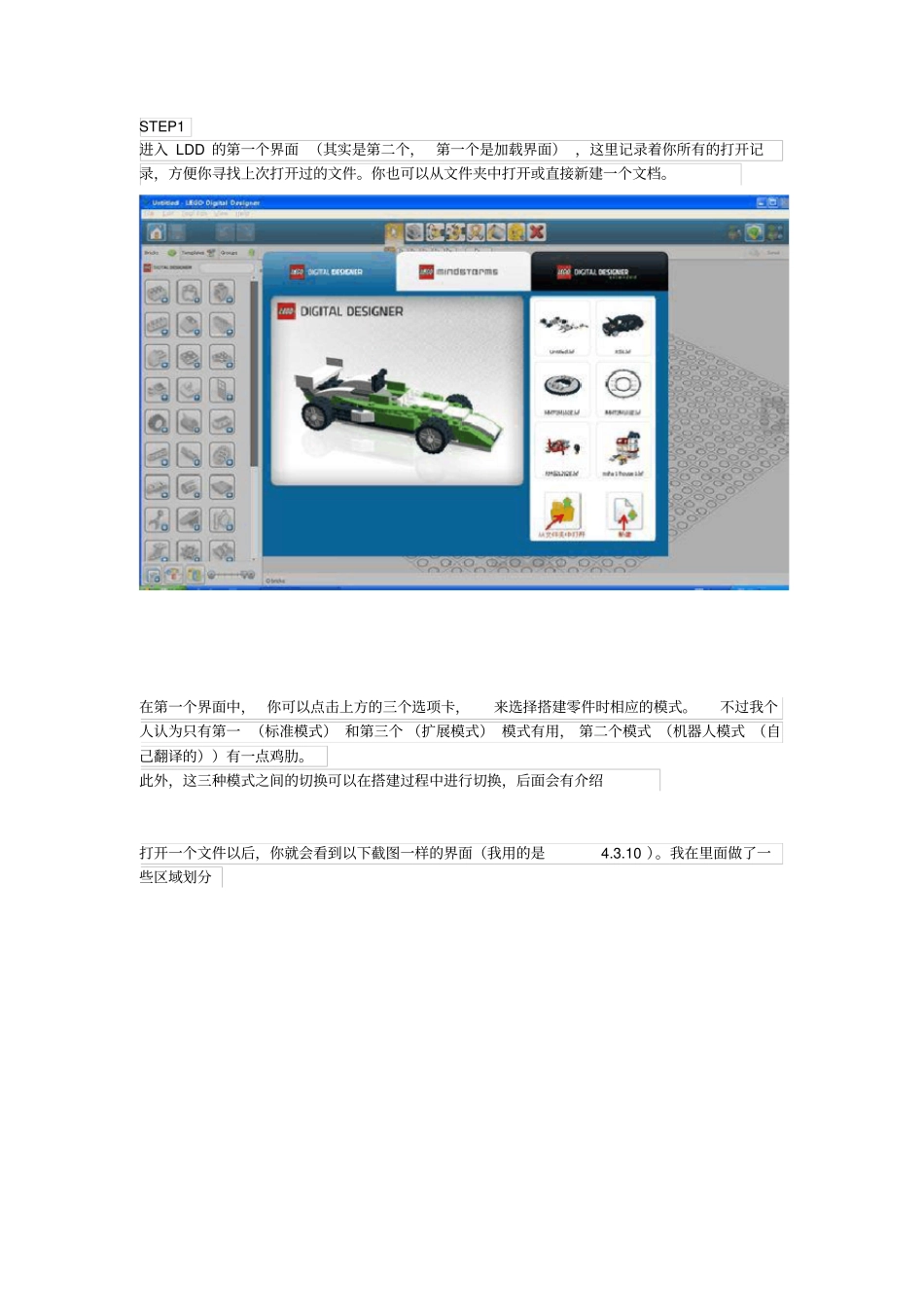

STEP1 进入 LDD 的第一个界面 (其实是第二个, 第一个是加载界面) ,这里记录着你所有的打开记录,方便你寻找上次打开过的文件。你也可以从文件夹中打开或直接新建一个文档。在第一个界面中, 你可以点击上方的三个选项卡,来选择搭建零件时相应的模式。不过我个人认为只有第一 (标准模式) 和第三个 (扩展模式) 模式有用, 第二个模式 (机器人模式 (自己翻译的))有一点鸡肋。此外,这三种模式之间的切换可以在搭建过程中进行切换,后面会有介绍打开一个文件以后,你就会看到以下截图一样的界面(我用的是4.3.10 )。我在里面做了一些区域划分菜单栏依旧鸡肋,是的,我平时基本不用,不过我还是要到之后来介绍一下的工具栏是和零件选项卡一样最常用的地方。工具栏从左至右: 标准箭头复制工具旋转工具铰链工具 * 弯曲工具颜料桶隐藏工具和取消1.标准工具:顾名思义,技术室标准箭头,在这个选项卡里面,你可以选择更多的模式。我这里就不十分详细的介绍了,大致上常用的是(从左至右,下同):标准多选 互相连接在一起的零件多选同颜色零件选择同型号零件选择同型号同颜色零件选择(啊,打字好累...)。2.复制工具:就是Ctrl+c Ctrl+v效果是一样的,直接用快捷键就好。3.旋转工具:旋转轴、球头等可以转动的零件。依据零件种类的不同,最多可以旋转x,y,z三 轴的角度。4.弯曲工具:弯曲那些可以弯曲的零件,例如软管。在可以弯曲的零件的右下角,会有标记的。顺带我还要吐槽一下,有些零件虽然现实里可以弯曲,但是在 LDD 里就不可以了。比如说这个(CNM )5.颜料桶:这个只有在扩展模式下才有效,标准模式下和机器人模式下都是灰色的。就是给扩展模式下的零件染成现实中零件的颜色。6.隐藏工具:这个东西很有用,在一些狭小的地方,能方便你观察细节、旋转零件7.删除:用于删除零件,可以用键盘上的Delete 键代替功能栏、扩展功能栏(名字我瞎取的)功能栏从左至右:主页保存 撤销重做。撤销可以用Ctrl+z 代替,重做一般比较少用到主页就是你进入LDD 的第一个界面(这篇文章的第一个插图)。顺便,零件的复制粘贴是可以跨文档进行的, 也就是说, 你可以在一个文件里复制一个零件, 粘贴到另一个文档里。 。(文档的切换直接通过主页就可以进行了,不必关闭LDD )扩展功能栏从左至右:搭建模式观察者模式(欣赏模式)图纸模式1)观察者模式(欣赏模式)中,就是把你的作品放在一个背景里面供你欣赏,可...
