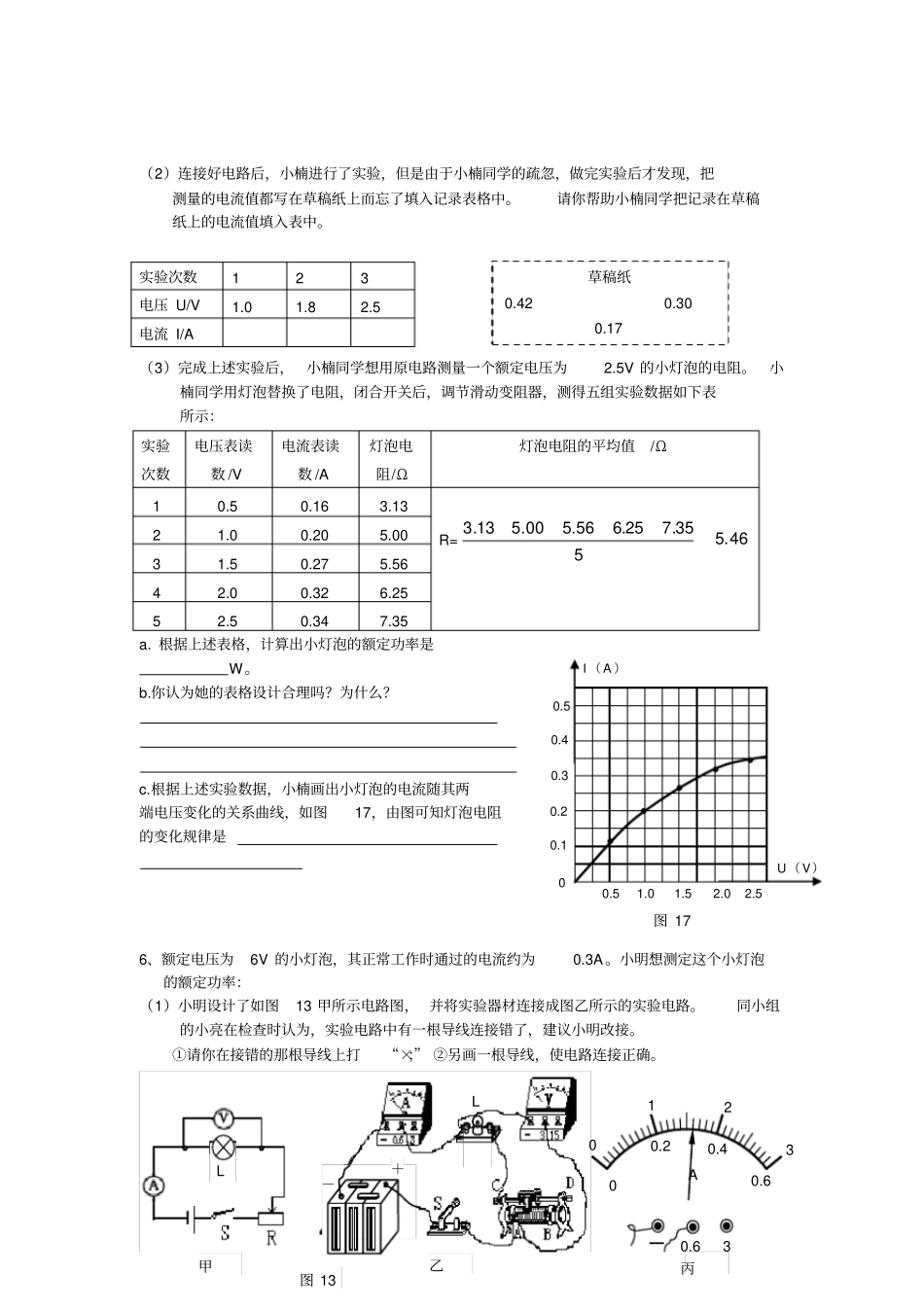

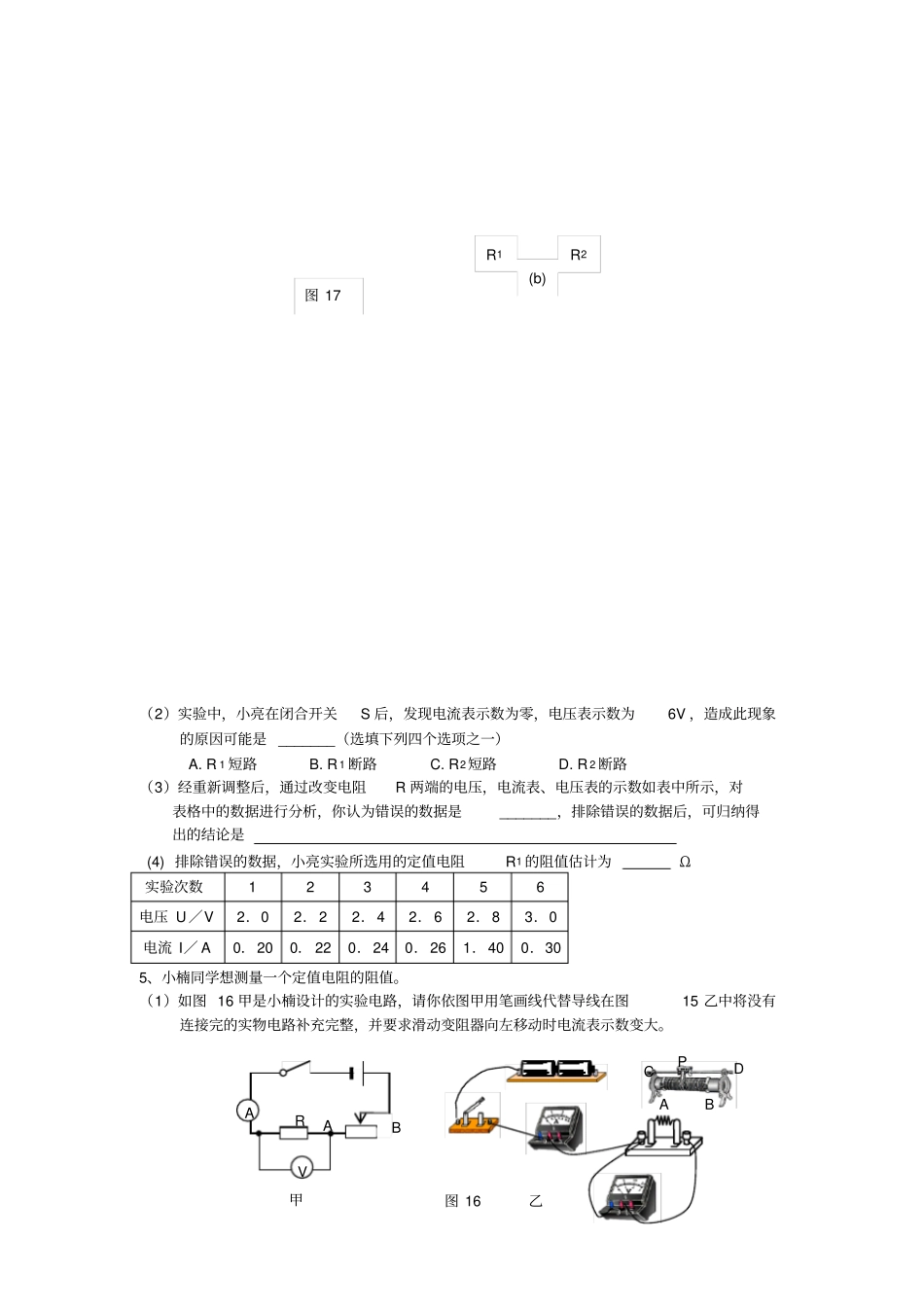

都是存在（3）如果实验过程中，电流表没有示数，而电压表的示数接近电源电压，请分析电路出现故障可能是什么？DWD WwADF 3、小芳设计了一种测量未知电阻Rx 的实验方案：（1）她的测量电路如图15 所示，图中电流表测量的是_________（选填“甲电阻” 、“乙电阻”或“干路” ）的电流；（2）为了测量乙电阻两端的电压，请用笔画线代替导线，将图 15 中的电压表正确地接入电路；（3）实验中，电表的示数如图16 所示，测得的电流是A，电压是＿＿＿＿V ，通过这些数据算出电阻的阻值；（4）小芳认为通过以上操作就完成了对待测电阻的测量，请您指出小芳的实验设计方案有哪些可改进之处：．4、．在“探究通过导体的电流与电压的关系”的实验中，选用电压6V 的电源，小明设计了实验电路图（ a），小亮觉得小明设计的电路图不够完善，于是他对图（a）进行了改进，增加了一只滑动变阻器R2连接到如图（ b）所示的实物图中，（1）问：小亮增加一只滑动变阻器能起什么作用？答： _______ ＋－电源V－3 15 3 0.6 A －甲乙图 15 图 16 （2）实验中，小亮在闭合开关S 后，发现电流表示数为零，电压表示数为6V ，造成此现象的原因可能是 _______（选填下列四个选项之一）A. R 1 短路B. R 1 断路C. R2短路D. R 2 断路（3）经重新调整后，通过改变电阻R 两端的电压，电流表、电压表的示数如表中所示，对表格中的数据进行分析，你认为错误的数据是_______，排除错误的数据后，可归纳得出的结论是(4) 排除错误的数据，小亮实验所选用的定值电阻R1 的阻值估计为Ω实验次数1 2 3 4 5 6 电压 U／V 2．0 2．2 2．4 2．6 2．8 3．0 电流 I／ A 0．20 0． 22 0．24 0．26 1．40 0．30 5、小楠同学想测量一个定值电阻的阻值。（1）如图 16 甲是小楠设计的实验电路，请你依图甲用笔画线代替导线在图15 乙中将没有连接完的实物电路补充完整，并要求滑动变阻器向左移动时电流表示数变大。图 17 R1R2(b) P CDAB 乙图 16 甲ARVAB（2）连接好电路后，小楠进行了实验，但是由于小楠同学的疏忽，做完实验后才发现，把测量的电流值都写在草稿纸上而忘了填入记录表格中。请你帮助小楠同学把记录在草稿纸上的电流值填入表中。（3）完成上述实验后，小楠同学想用原电路测量一个额定电压为2.5V 的小灯泡的电阻。小楠同学用灯泡替换了电阻，闭合开关后，调节滑动变阻器，测得五组实验数据如下表所示：实验次数...
