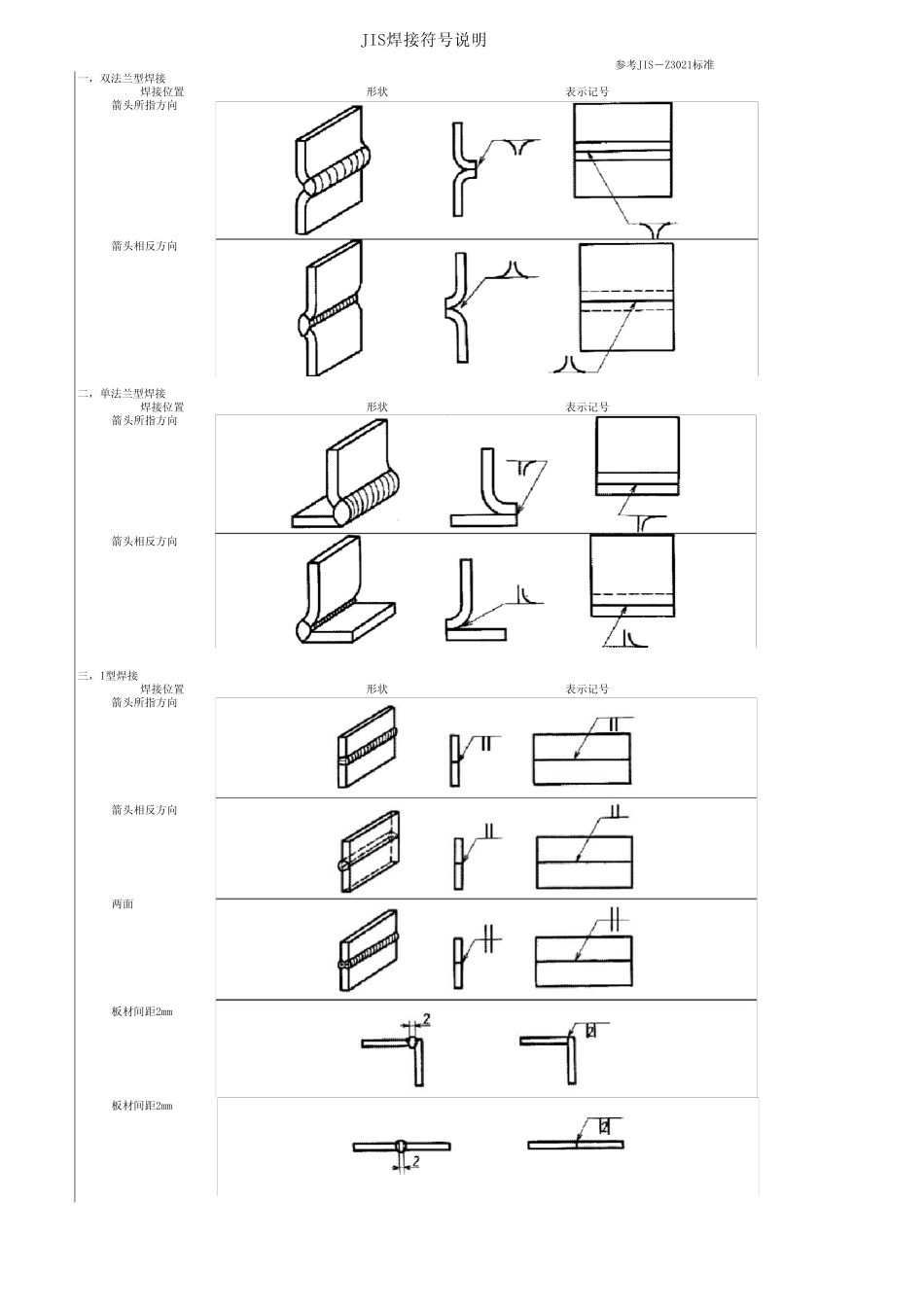

参考JIS－Z3021标准一，双法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向二，单法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向三，I型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面板材间距2mm板材间距2mmJIS焊接符号说明闪光焊接摩擦压接四，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板厚19mm坡口深度16mm坡口开口角度60°板材间距2mm完全熔透焊接板厚12mm坡口开口角度45°使用垫板板材间距4.8mm焊后表面突出部分要机加处理平整部分熔透焊接板厚12mm坡口深度5mm坡口开口角度60°板材间距为0五，X型焊接焊接位置形状表示记号两面该部位机加磨平处理闪光焊接闪光焊接闪光焊接闪光焊接摩擦压接坡口深度 箭头方向16mm 箭头对面方向9mm坡口开口角度 箭头方向60° 箭头对面方向90°板材间距3mm闪光焊接 坡口深度3mm 坡口开口角度90° 板材间距为0摩擦压接 坡口深度3mm 坡口开口角度90° 板材间距为0六，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向T连接 坡口角度45° 板材间距6.4mm 使用垫板角连接 板厚25mm 坡口角度45° 坡口深度10mm 板材间距为0七，K型焊接焊接位置形状表示记号箭头所指方向闪光焊接闪光焊接摩擦压接箭头方向 坡口深度16mm 坡口开口角度45°箭头相反方向 坡口深度9mm 坡口开口角度45° 板材间距2mmT连接 坡口深度7mm 坡口角度45° 板材间距为0角连接 坡口深度7mm 坡口角度45° 板材间距为0闪光焊接 坡口深度3mm 坡口角度45°摩擦压接 T连接 坡口深度7mm 坡口角度45°八，J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度28mm坡口角度35°板材根部半径12mm板材间距2mm摩擦压接闪光焊接闪光焊接九，双J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度24mm坡口角度35°板材根部半径12mm板材间距3mm十，U型焊接焊接位置形状表示记号箭头所指方向箭头相反方向部分熔透焊接 坡口深度27mm完全熔透焊接 坡口角度25° 板材根部半径6mm 板材间距为0十一，H型焊接焊接位置形状表示记号两面部分熔透焊接 坡口深度25mm 坡口角度25° 板材根部半径6mm 板材间距为0十二，喇叭V型，喇叭X型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两侧十三，喇叭 型，喇叭K型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面十四，角焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面焊缝高度6mm焊缝高度不同时 先标...
