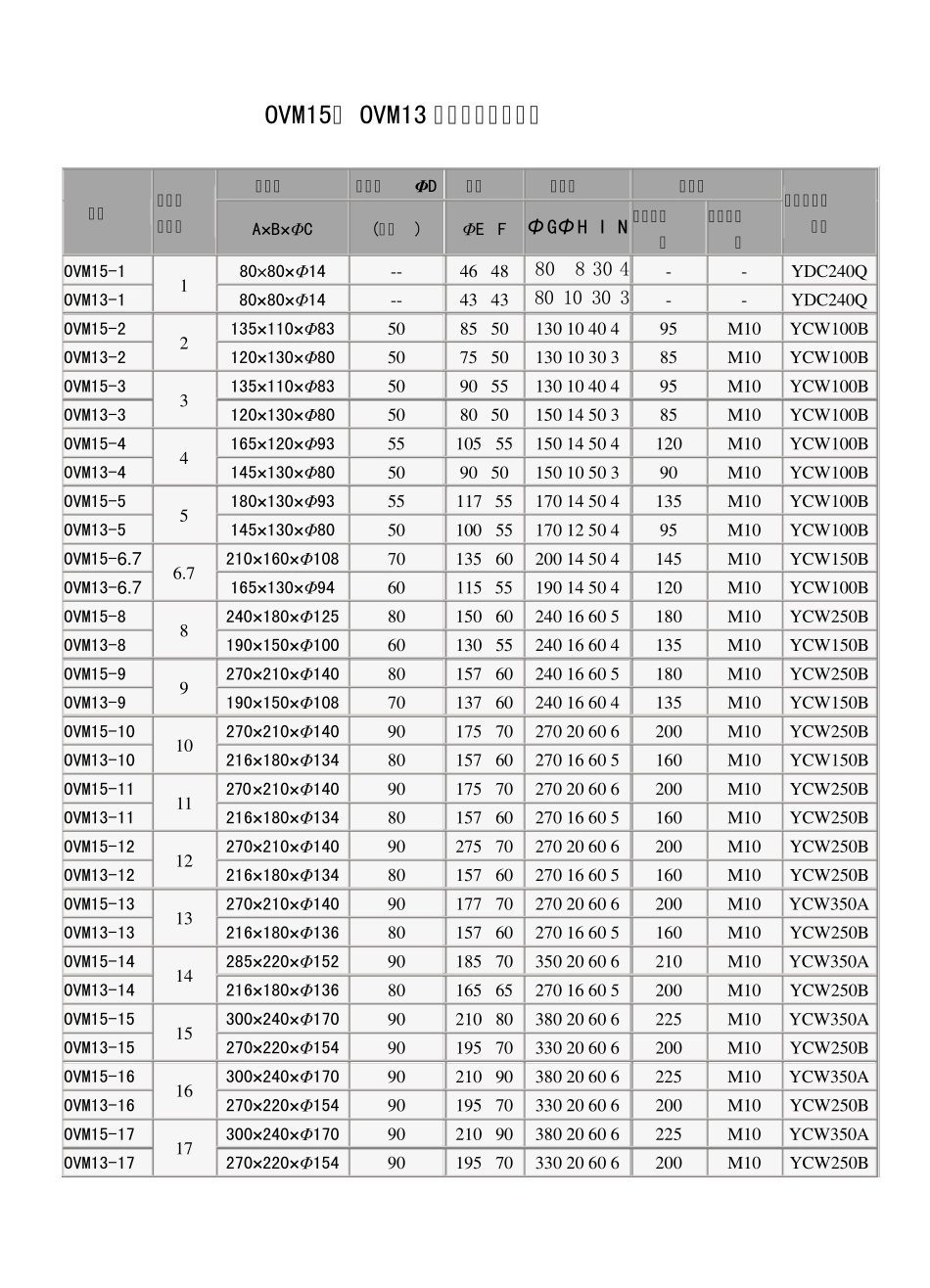

OVM15、 OVM13 张拉端锚具参数表 型号 预应力筋根数 锚垫板 波纹管ΦD 锚板 螺旋筋 锚垫板 张拉千斤顶型号 A×B×ΦC (内径) ΦE F Φ GΦ H I N 安装孔孔距 安装孔孔径 OVM15-1 1 80×80×Φ14 -- 46 48 80 8 30 4 - - YDC240Q OVM13-1 80×80×Φ14 -- 43 43 80 10 30 3 - - YDC240Q OVM15-2 2 135×110×Φ83 50 85 50 130 10 40 4 95 M10 YCW100B OVM13-2 120×130×Φ80 50 75 50 130 10 30 3 85 M10 YCW100B OVM15-3 3 135×110×Φ83 50 90 55 130 10 40 4 95 M10 YCW100B OVM13-3 120×130×Φ80 50 80 50 150 14 50 3 85 M10 YCW100B OVM15-4 4 165×120×Φ93 55 105 55 150 14 50 4 120 M10 YCW100B OVM13-4 145×130×Φ80 50 90 50 150 10 50 3 90 M10 YCW100B OVM15-5 5 180×130×Φ93 55 117 55 170 14 50 4 135 M10 YCW100B OVM13-5 145×130×Φ80 50 100 55 170 12 50 4 95 M10 YCW100B OVM15-6 .7 6.7 210×160×Φ108 70 135 60 200 14 50 4 145 M10 YCW150B OVM13-6 .7 165×130×Φ94 60 115 55 190 14 50 4 120 M10 YCW100B OVM15-8 8 240×180×Φ125 80 150 60 240 16 60 5 180 M10 YCW250B OVM13-8 190×150×Φ100 60 130 55 240 16 60 4 135 M10 YCW150B OVM15-9 9 270×210×Φ140 80 157 60 240 16 60 5 180 M10 YCW250B OVM13-9 190×150×Φ108 70 137 60 240 16 60 4 135 M10 YCW150B OVM15-10 10 270×210×Φ140 90 175 70 270 20 60 6 200 M10 YCW250B OVM13-10 216×180×Φ134 80 157 60 270 16 60 5 160 M10 YCW150B OVM15-11 11 270×210×Φ140 90 175 70 270 20 60 6 200 M10 YCW250B OVM13-11 216×180×Φ134 80 157 60 270 16 60 5 160 M10 YCW250B OVM15-12 12 270×210×Φ140 90 275 70 270 20 60 6 200 M10 YCW250B OVM13-12 216×180×Φ134 80 157 60 270 16 60 5 160 M10 YCW250B OVM15-13 13 270×210×Φ140 90 177 70 270 20 60 6 200 M10 YCW350A OVM13-13 216×180×Φ136 80 157 60 270 16 60 5 160 M10 YCW250B OVM15-14 14 285×220...
