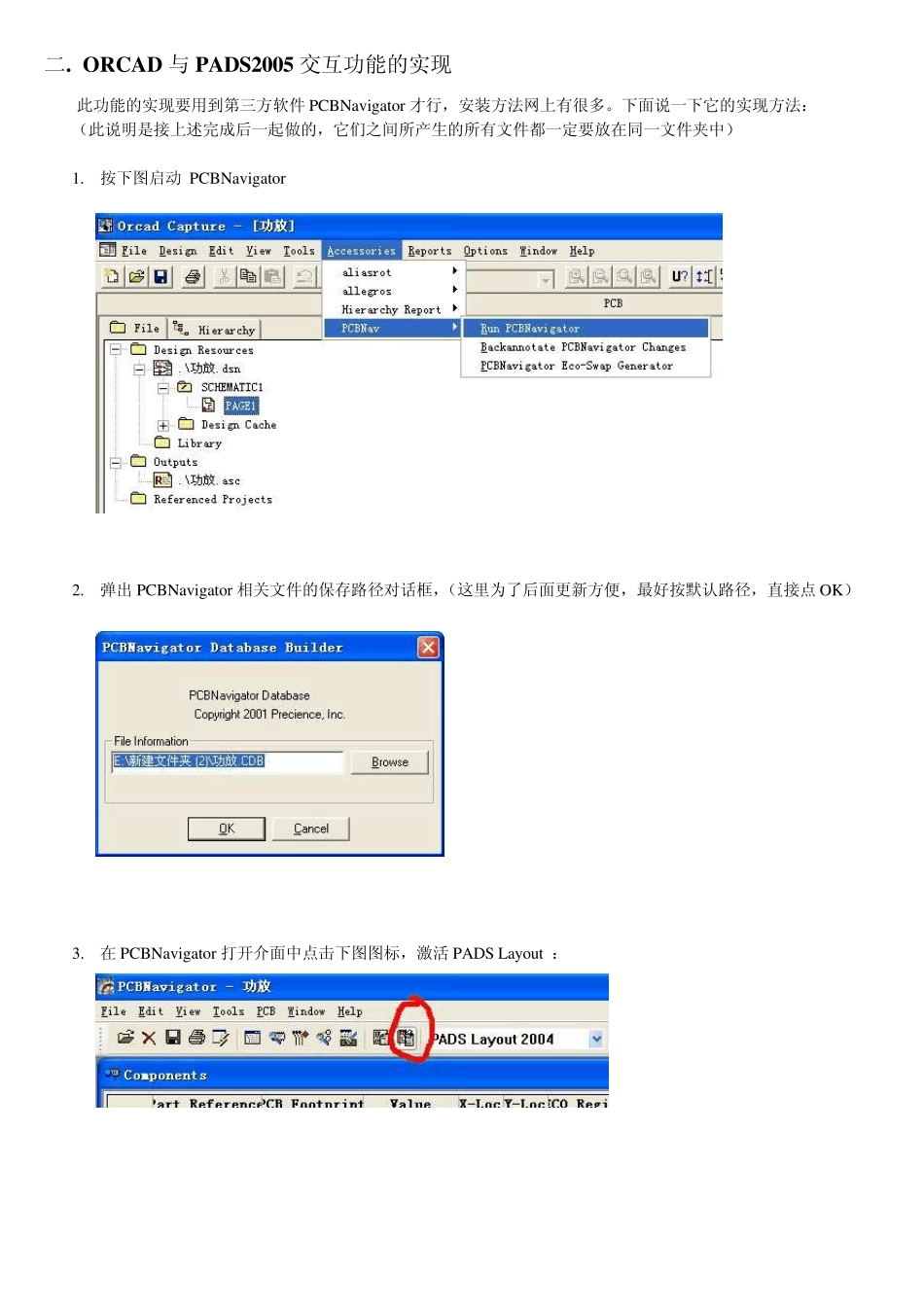

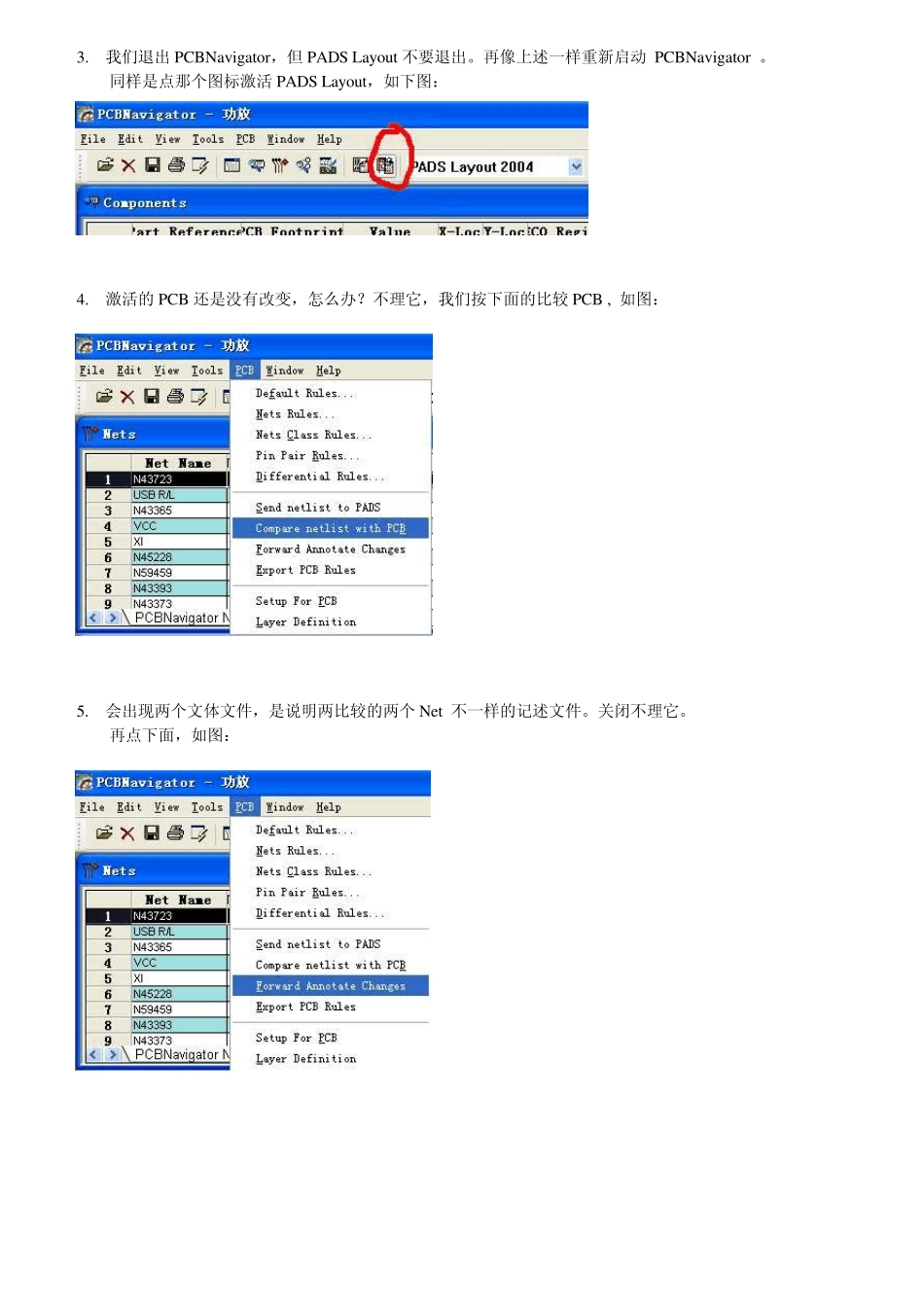

二. ORCAD 与PADS2005 交互功能的实现 此功能的实现要用到第三方软件PCBNav igator 才行,安装方法网上有很多。下面说一下它的实现方法: (此说明是接上述完成后一起做的,它们之间所产生的所有文件都一定要放在同一文件夹中) 1. 按下图启动 PCBNav igator 2. 弹出 PCBNav igator 相关文件的保存路径对话框,(这里为了后面更新方便,最好按默认路径,直接点 OK) 3. 在 PCBNav igator 打开介面中点击下图图标,激活 PADS Lay ou t : 4. 在PADS Lay ou t 中点“design”图标,再点“Mov e”图标。(在此前最好把 ORCAD 与 PADS 画面调在屏幕各占一半为宜,便于后面布局操作)。 5. 此时,只要在ORCAD 中任选一元件,当鼠标回到 PADS Lay ou t 介面,相应的元件被吸在光标上,随光标而移动。如果在ORCAD 中选某一 Net ,在PADS Lay ou t 介面中也相应是高亮的。同样,在PADS Lay ou t 介面中选任一元件或某一 Net ,在ORCAD 中也相应高亮。 三. ORCAD 到 PADS2005 修改修改的正向传导的正向传导(包括元件增减,网络更改,元件标注等) 1. 如下图 2. 我们将 C14 去掉,并把晶振两脚交换,同时对 ORCAD 进行存盘,如下图: 记得存盘哦。。。 3. 我们退出PCBNav igator,但PADS Lay ou t 不要退出。再像上述一样重新启动 PCBNav igator 。 同样是点那个图标激活 PADS Lay ou t,如下图: 4. 激活的 PCB 还是没有改变,怎么办?不理它,我们按下面的比较 PCB , 如图: 5. 会出现两个文体文件,是说明两比较的两个 Net 不一样的记述文件。关闭不理它。 再点下面,如图: 6. 也会出现文体文件,也不理它,是说给我们知道改变了什么的记述文件。并弹出一对话框,如下图, 同时 PCB 也被激活, 7. 我们再看 PCB,是不是改变了,如图: 之前的是这样的: 是不是将 C14 去掉,并把晶振两脚交换啦。。。很好吧。。。。 四. PADS2005 到ORCAD 修改的反向传导(建议只用于反向标注,如有大的修改必需用正向传导,这里只适用于一次反向标注,多次会使标注乱套) 1. 当我们Lay out 好PCB 后,但由于编号很乱,我们进入ECO 自动编号后存盘,在PCB 文件夹中自动产生了个“。ECO” 文件,这就是我们要用到的文件啦。下面我们开始把 PCB 自动编号的标注回注到ORCAD 中去。 2. 在ORCAD 中,如下图: 进行 Eco 与 Swap 文...
