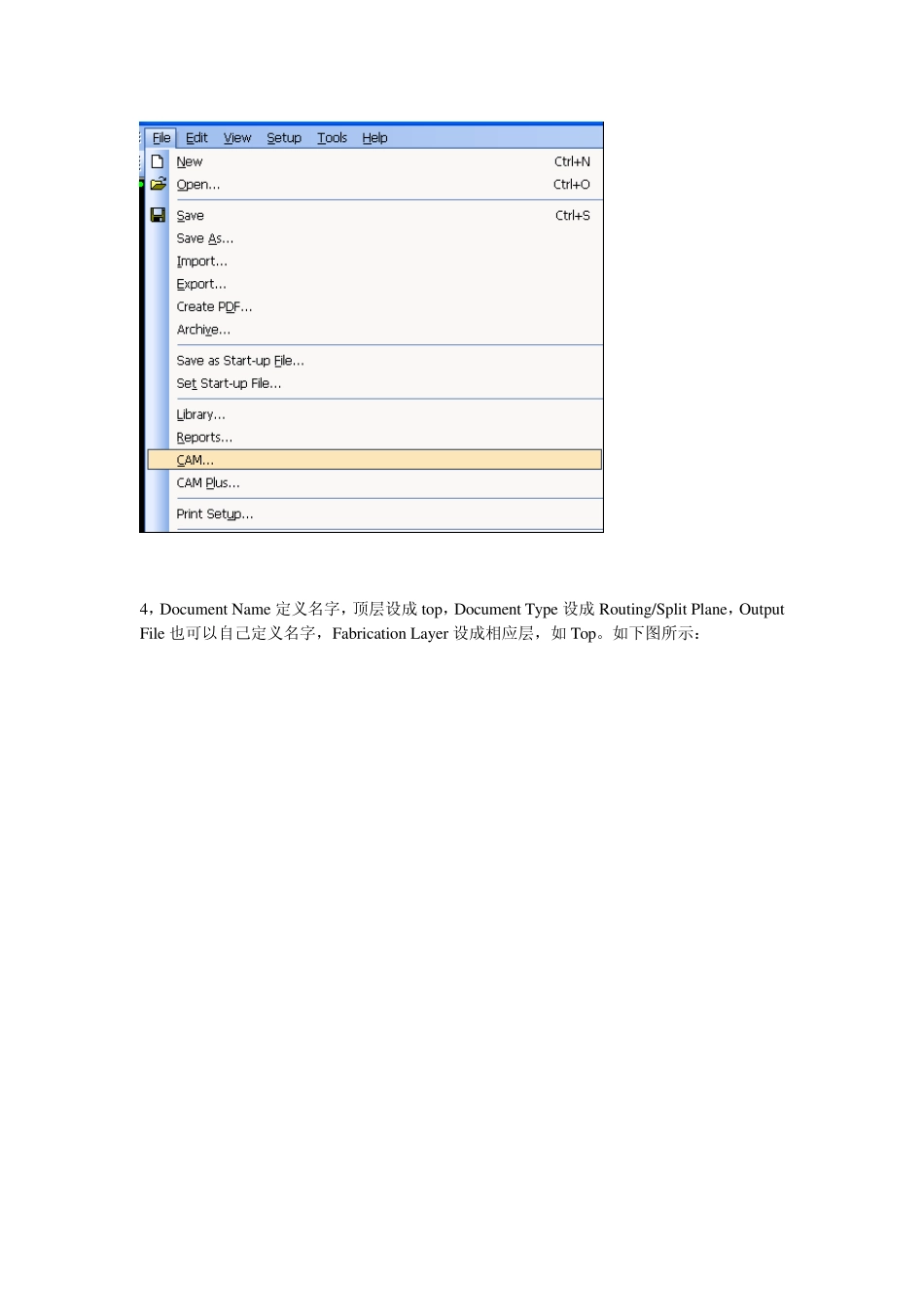

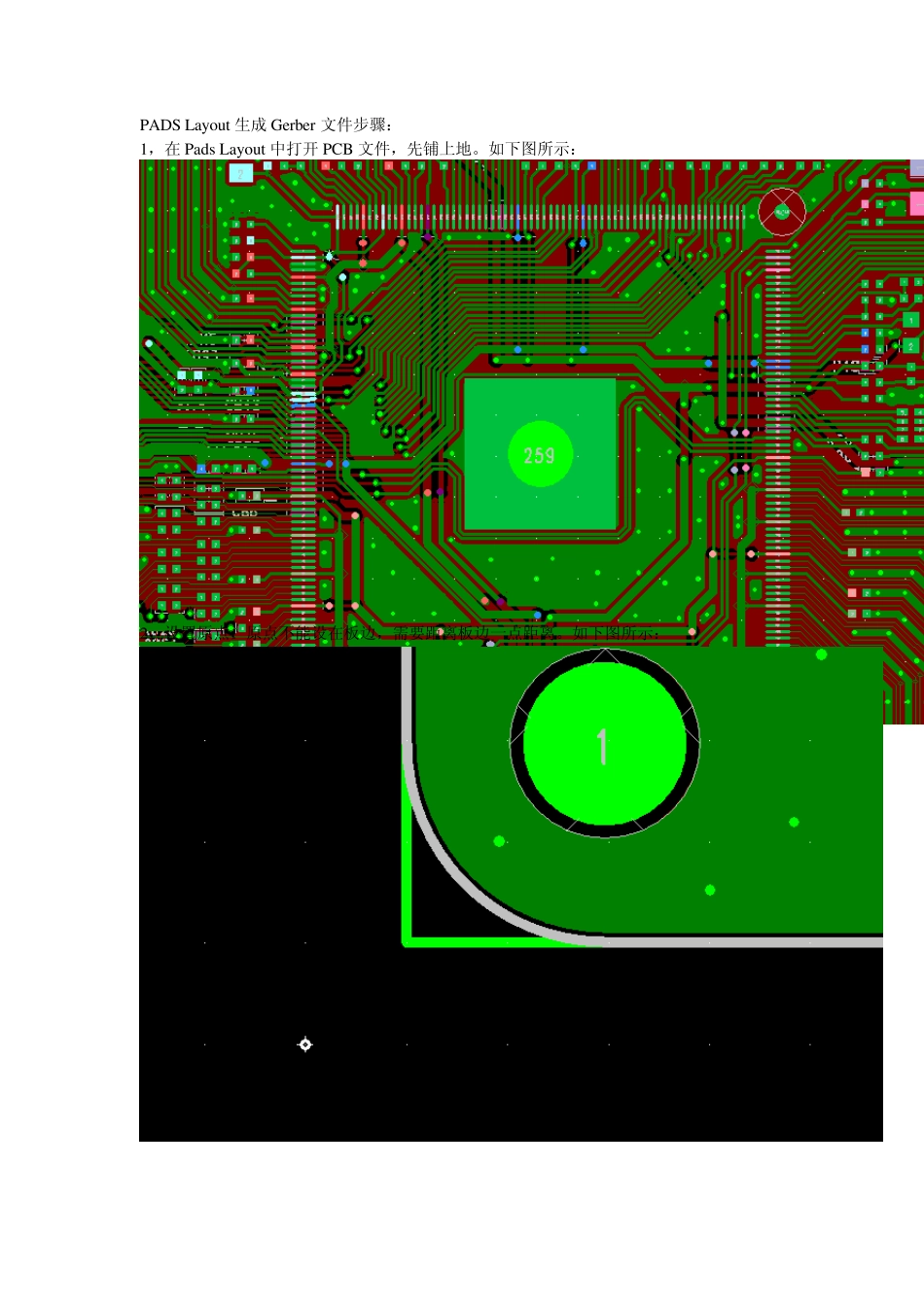

PADS Lay ou t 生成Gerber 文件步骤： 1，在Pads Lay ou t 中打开PCB 文件，先铺上地。如下图所示： 2，设置原点，原点不能设在板边，需要距离板边一点距离。如下图所示： 3，进入 CAM。如下图所示： 4，Docu ment Name 定义名字，顶层设成top，Docu ment Ty pe 设成Rou ting/Split Plane，Ou tpu t File 也可以自己定义名字，Fabrication Lay er 设成相应层，如Top。如下图所示： 5，Customize Document 下Options 需要设置一下，X&Y Offset 设成 10，所有层都设成一样，如下图所示： 6，Customize Document 下Layers 需要设置一下，TOP 层如下图所示： 7，Customize Document 下Layers 需要设置一下，Bottom 层如下图所示： 8，Customize Document 下Layers 需要设置一下，SilkscreenTop 层如下图所示： 9，Customize Document 下Layers 需要设置一下，SilkscreenBottom 层如下图所示： 10，Customize Document 下Layers 需要设置一下，Solder Mask Top 层如下图所示： 11，Customize Document 下Layers 需要设置一下，Solder Mask Bottom 层如下图所示： 12，Customize Document 下Layers 需要设置一下，Paste Mask Top 层如下图所示： 13，Customize Document 下Layers 需要设置一下，Paste Mask Bottom 层如下图所示： 14，Customize Document 下Layers 需要设置一下，Drill 层如下图所示： 15 ，所有上面都设置好后，回到Define CAM Docu ments下，将top,bottom,silk-top,silk-bottom,drill,solder-top,solder-bottom,paster-top,paster-bottom,ncdrill都选上，CAM Directory 选择你要存的目录，一般需要先定义好目录，然后再来选择，所有都选好后点 Ru n 就可以了，期间会出来一些需要确认的东西，一般点 Yes 就可以了，如下图所示： 16，这时可以看到生成了很多。Pho 文件。 17，打开 CAM350 V9.5 工具，File 选择 New ，然后 Import/AutoImport 刚才 pads 下生成的Gerber 目录文件，如下图所示： 18，点击Finish 就可以看到Gerber 文件了。如下图所示： 19，结果如下图所示： 20，可以点击各个层查看是否有错误，如果没错误就可以保存成CAM 文件了。
