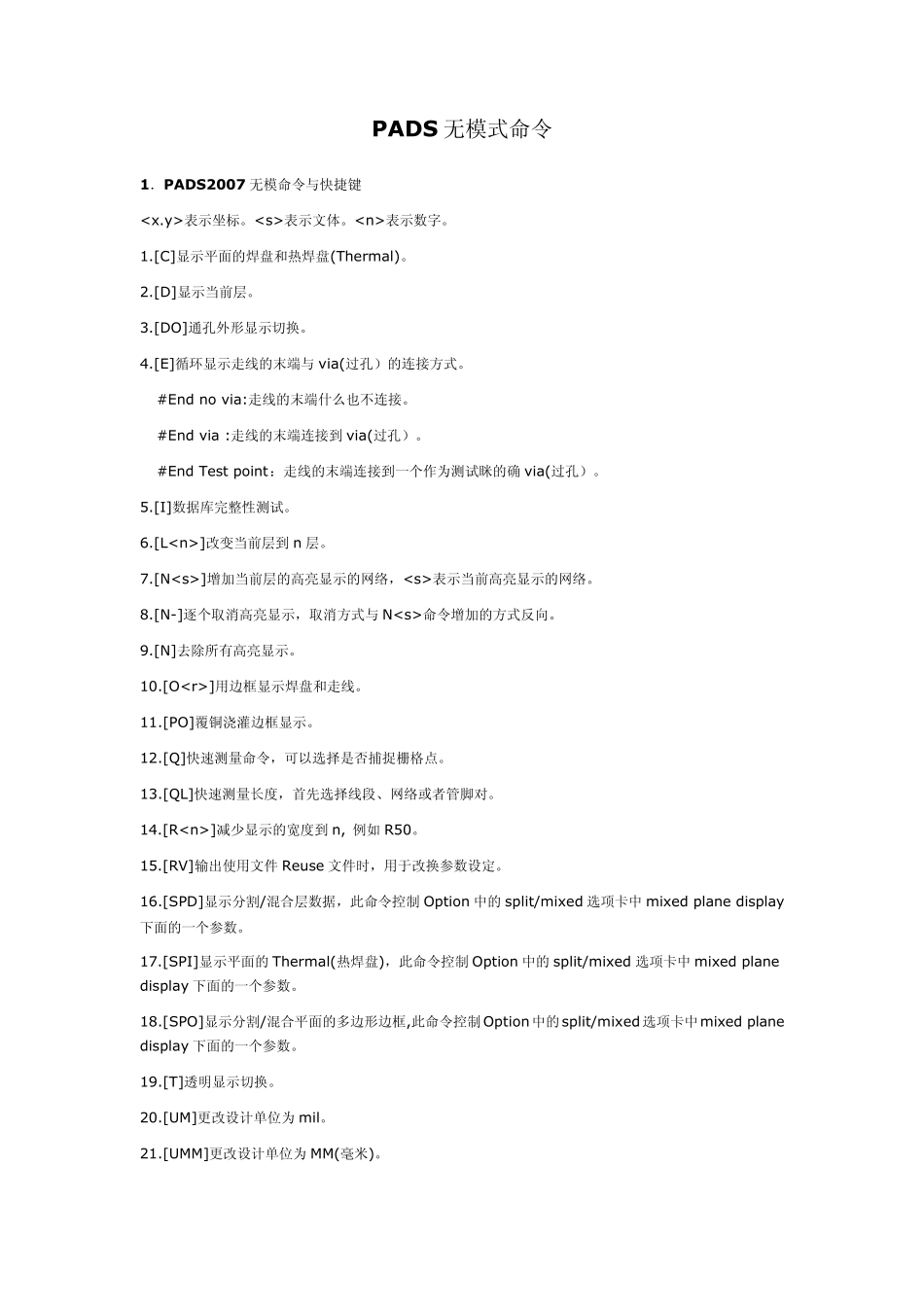

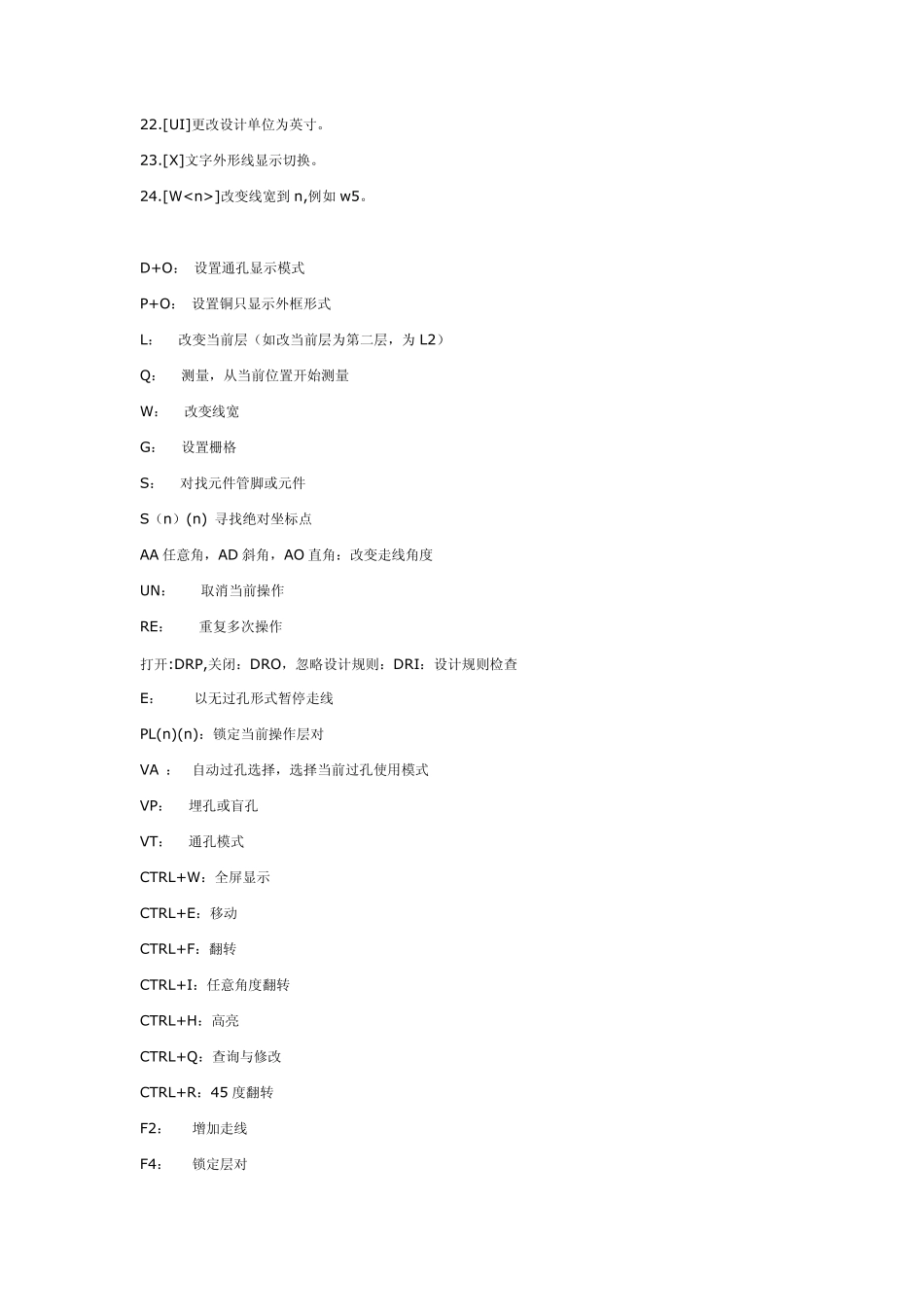

PADS 无模式命令 1．PADS2007 无模命令与快捷键 表示坐标。表示文体。表示数字。 1.[C]显示平面的焊盘和热焊盘(Thermal)。 2.[D]显示当前层。 3.[DO]通孔外形显示切换。 4.[E]循环显示走线的末端与via(过孔）的连接方式。 #End no via:走线的末端什么也不连接。 #End via :走线的末端连接到via(过孔）。 #End Test point：走线的末端连接到一个作为测试眯的确via(过孔）。 5.[I]数据库完整性测试。 6.[L]改变当前层到n 层。 7.[N]增加当前层的高亮显示的网络，表示当前高亮显示的网络。 8.[N-]逐个取消高亮显示，取消方式与N命令增加的方式反向。 9.[N]去除所有高亮显示。 10.[O]用边框显示焊盘和走线。 11.[PO]覆铜浇灌边框显示。 12.[Q]快速测量命令，可以选择是否捕捉栅格点。 13.[QL]快速测量长度，首先选择线段、网络或者管脚对。 14.[R]减少显示的宽度到n, 例如 R50。 15.[RV]输出使用文件 Reuse 文件时，用于改换参数设定。 16.[SPD]显示分割/混合层数据，此命令控制 Option 中的split/mixed 选项卡中 mixed plane display下面的一个参数。 17.[SPI]显示平面的Thermal(热焊盘)，此命令控制 Option 中的split/mixed 选项卡中 mixed plane display 下面的一个参数。 18.[SPO]显示分割/混合平面的多边形边框,此命令控制 Option中的split/mixed 选项卡中mixed plane display 下面的一个参数。 19.[T]透明显示切换。 20.[UM]更改设计单位为mil。 21.[UMM]更改设计单位为MM(毫米)。 22.[UI]更改设计单位为英寸。 23.[X]文字外形线显示切换。 24.[W]改变线宽到 n,例如 w 5。 D+O： 设置通孔显示模式 P+O： 设置铜只显示外框形式 L： 改变当前层（如改当前层为第二层，为L2） Q： 测量，从当前位置开始测量 W： 改变线宽 G： 设置栅格 S： 对找元件管脚或元件 S（n）(n) 寻找绝对坐标点 AA 任意角，AD 斜角，AO 直角：改变走线角度 UN： 取消当前操作 RE： 重复多次操作 打开:DRP,关闭：DRO，忽略设计规则：DRI：设计规则检查 E： 以无过孔形式暂停走线 PL(n)(n)：锁定当前操作层对 VA ： 自动过孔选择，选择当前过孔使用模式 VP： 埋孔或盲孔 VT： 通孔模式 CTRL+W：全屏显示 CTRL+E：移动 CTRL+F：翻转 CTRL+I：任意角度翻转 CTRL+H：高亮 CTRL+Q：查询与修改 CTRL+R：45 度翻转 F2： 增加走线 F...
