PALL滤油机HNP021维修操作手册VIP免费

PALL滤油机HNP021维修操作手册_第1页
1/40
PALL滤油机HNP021维修操作手册_第2页
2/40

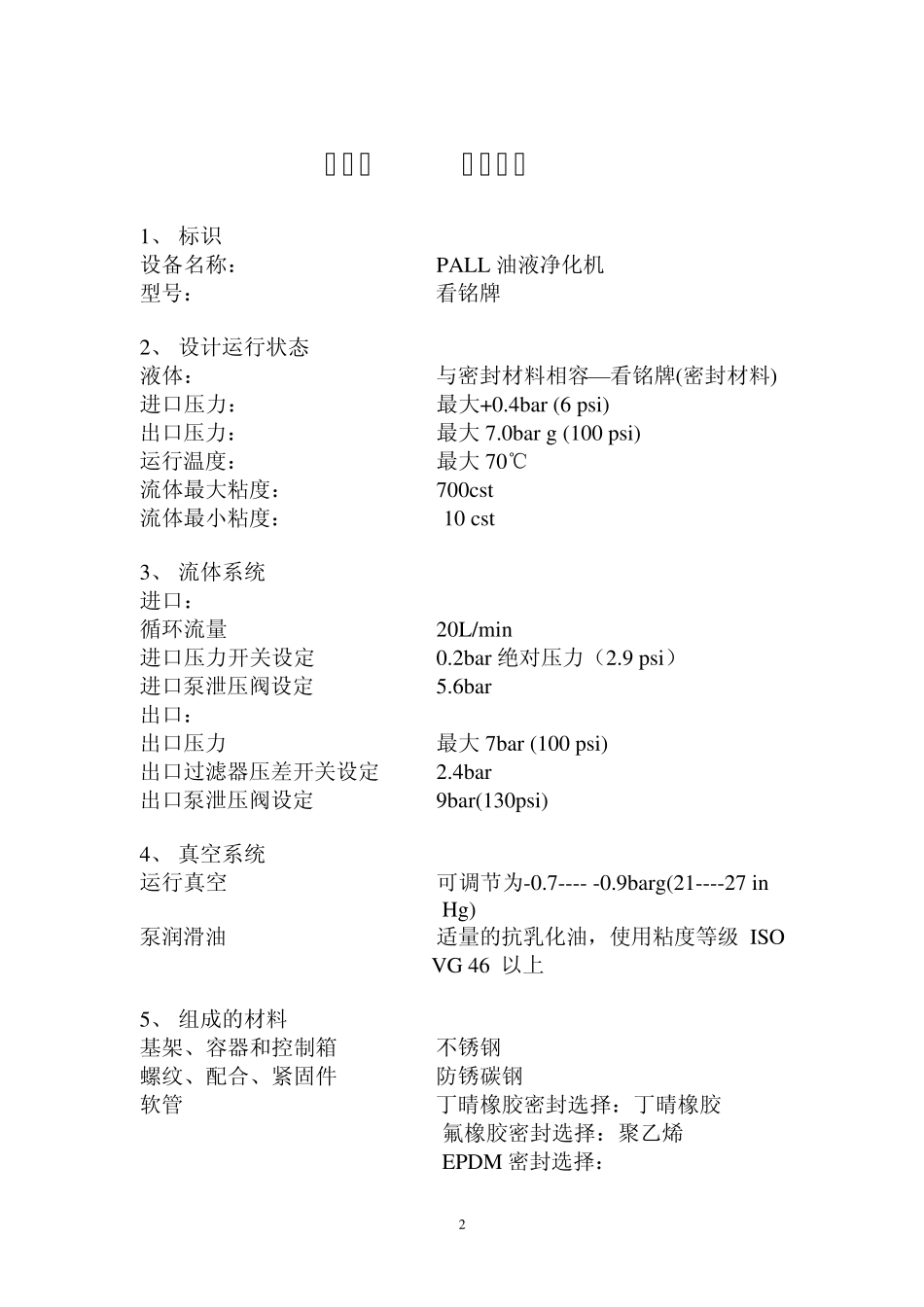

PALL滤油机HNP021维修操作手册_第3页
3/40
高效真空净油机 HNP021 系列 维护操作手册 颇尔过滤器(北京)有限公司 1 目 录 第一章 设计参数 2 第二章 操作说明 5 第三章 安装和调试 13 第四章 维护 22 2 第一章 设计参数 1、 标识 设备名称: PALL 油液净化机 型号: 看铭牌 2、 设计运行状态 液体: 与密封材料相容—看铭牌(密封材料) 进口压力: 最大+0.4bar (6 psi) 出口压力: 最大7.0bar g (100 psi) 运行温度: 最大70℃ 流体最大粘度: 700cst 流体最小粘度: 10 cst 3、 流体系统 进口: 循环流量 20L/min 进口压力开关设定 0.2bar 绝对压力(2.9 psi) 进口泵泄压阀设定 5.6bar 出口: 出口压力 最大7bar (100 psi) 出口过滤器压差开关设定 2.4bar 出口泵泄压阀设定 9bar(130psi) 4、 真空系统 运行真空 可调节为-0.7---- -0.9barg(21----27 in Hg) 泵润滑油 适量的抗乳化油,使用粘度等级 ISO VG 46 以上 5、 组成的材料 基架、容器和控制箱 不锈钢 螺纹、配合、紧固件 防锈碳钢 软管 丁晴橡胶密封选择:丁晴橡胶 氟橡胶密封选择:聚乙烯 EPDM 密封选择: 3 密封圈 丁晴,聚乙烯, EPDM 注意:安装于设备的具体密封请查看铭牌。 6、 外形尺寸 长度: 最长1060m m 宽度: 最宽580m m 高度: 最高885m m (带角轮) 最高843m m (不带角轮) 净重 160Kg 进口、出口连接 “C”和“N”安装代码: G1” to BS2779 60。锥螺纹 “X”和“Y”安装代码: G1” to BS2779 60。锥螺纹 7、 马达和驱动系统 类型: 在线 电源供给: 看铭牌 控制电压: 220VAC 和 24VDC(PLC) 总的电动机功率: 110VAC 2.5KW 其他电压 2.25KW 电动机额定功率: 输油泵 : 1.5KW 真空泵: 110 VAC 1KW 其他电压 0.75KW 连接负载: 110VAC: 最大 2.7KVA 其他电压: 最大 2.5KVA 电源供给保险丝额定值: 适合满载电流(显示在铭牌上) 电动机回路断路器设定: 与电动机铭牌上表明的负载电流相应 主回路断路器设定: 图 DHFN021A4D0-3 (3 相) 图 DHFN021A4D0-1(单相) 控制回路断路器设定: 2A 8、 仪表、仪器 4 控制箱  控制选择开关(开/关)  报警复位按扭  指示灯测试按钮  信号灯电源  电源指示灯  运行指示灯  流体液位低报警灯  流体液位高报警灯  容器真空低报警灯  进口真空高报...
