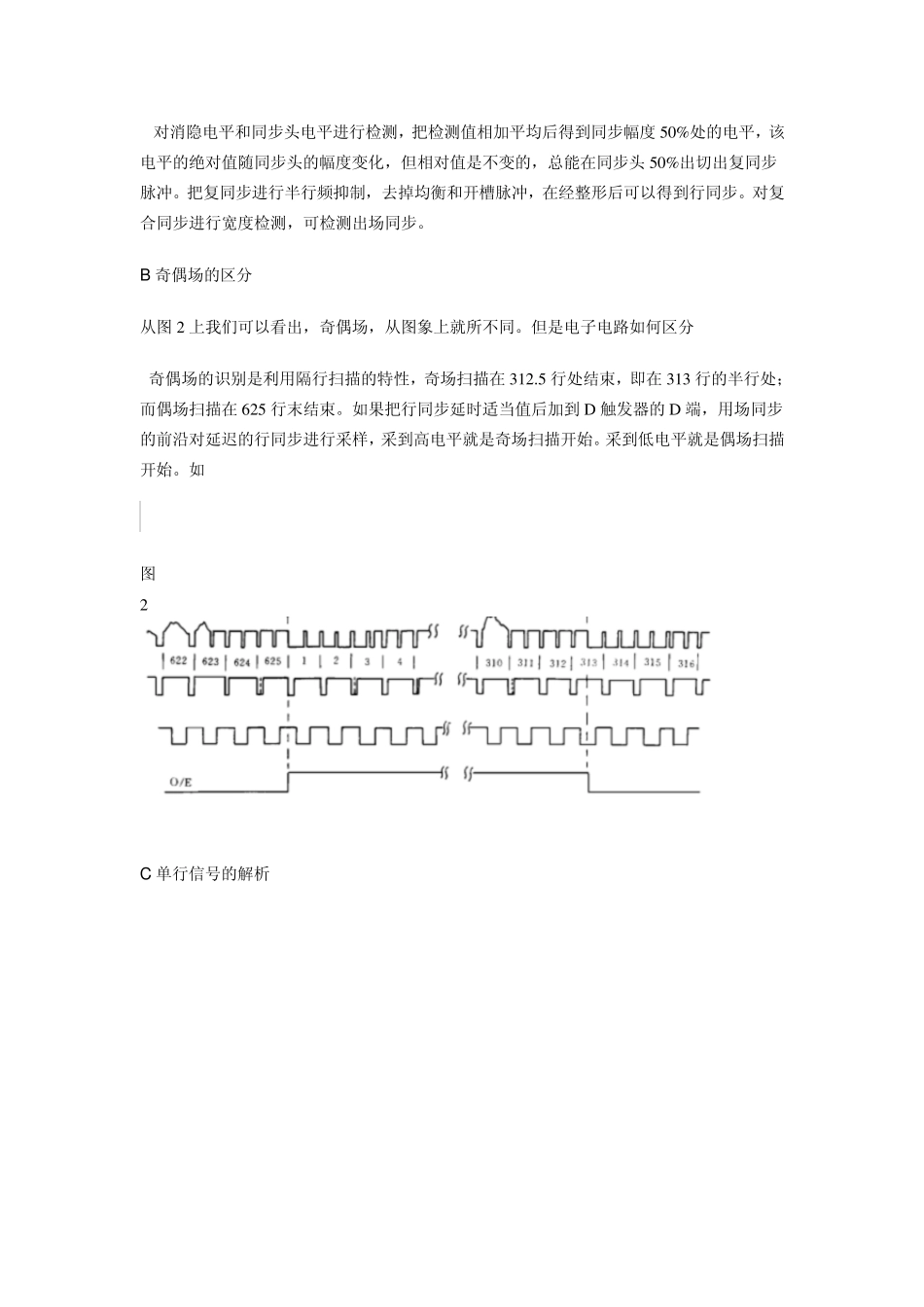

PAL 模拟信号 1.PAL 技术指标： 每帧行数 ：625 扫描方式 ：2：1 隔行扫描 扫描顺序：水平行：自左至右；垂直场：自上至下；奇偶场：奇场在前，偶场在后 行频 ：15625 hz = 625 行/帧ⅹ25 帧/秒 图像宽高比：4：3 视频带宽：6MHz 每行采样样本 N：13.5MHZ/（625*25）=864 每一扫描行的有效样本数： 53.3333*13.5 = 719.99955=720（ITU-R BT.601 规定采样时间是53.3333us） 2.PAL 信号解析： 图1 图 1 是 PAL 的传输信号，但是只有一条信号，我们如何才能得出那么多数据呢 A 如何提取场同步信号和行同步信号 对消隐电平和同步头电平进行检测，把检测值相加平均后得到同步幅度50%处的电平，该电平的绝对值随同步头的幅度变化，但相对值是不变的，总能在同步头50%出切出复同步脉冲。把复同步进行半行频抑制，去掉均衡和开槽脉冲，在经整形后可以得到行同步。对复合同步进行宽度检测，可检测出场同步。 B 奇偶场的区分 从图 2 上我们可以看出，奇偶场，从图象上就所不同。但是电子电路如何区分 奇偶场的识别是利用隔行扫描的特性，奇场扫描在312.5 行处结束，即在313 行的半行处；而偶场扫描在625 行末结束。如果把行同步延时适当值后加到D 触发器的D 端，用场同步的前沿对延迟的行同步进行采样，采到高电平就是奇场扫描开始。采到低电平就是偶场扫描开始。如 图2 C 单行信号的解析 图3 如3 所示，我们要先了解单个行信号的一些基本技术指标 行周期（h）：64us 行消隐脉冲宽度（a）：12us+/-0.3us 行同步前沿至行消隐后沿时间间隔（b）：10.5us 行消隐脉冲前肩宽度（c）：1.5us+/-0.3us 行同步脉冲宽度(d）：4.7us+/-0.2us 行消隐脉冲边沿建立时间（e）：0.3us+/-0.1us 行同步脉冲边沿建议时间（f）：0.2us+/-0.1us 场周期（g）：20ms 色同步（h）：64us，脉宽 2.25 场消隐脉冲宽度（j）：25H 场消隐脉冲边沿建立时间（k）：0.3us+/-0.1us 前均衡脉冲序列持续时间（l）：2.5H 场同步齿脉冲序列持续时间（m）：2.5H 后均衡脉冲序列持续时间（n）：2.5H 均衡脉冲宽度（p）：2.35us+/-0.1us 场同步齿脉冲宽度（q）：27.3us 场同步齿脉冲之间槽脉冲宽度（r）：4.7us+/-0.2us 场同步齿脉冲和均衡脉冲边沿建立时间（s）：0.2us+/-0.1us 信号首先到达了门限的电压（水平同步信号）-40IRE 这，该脉冲信号的图像监视器返回到屏幕的左侧和图片信息跟踪另一个水平线。然后进行色同步...
