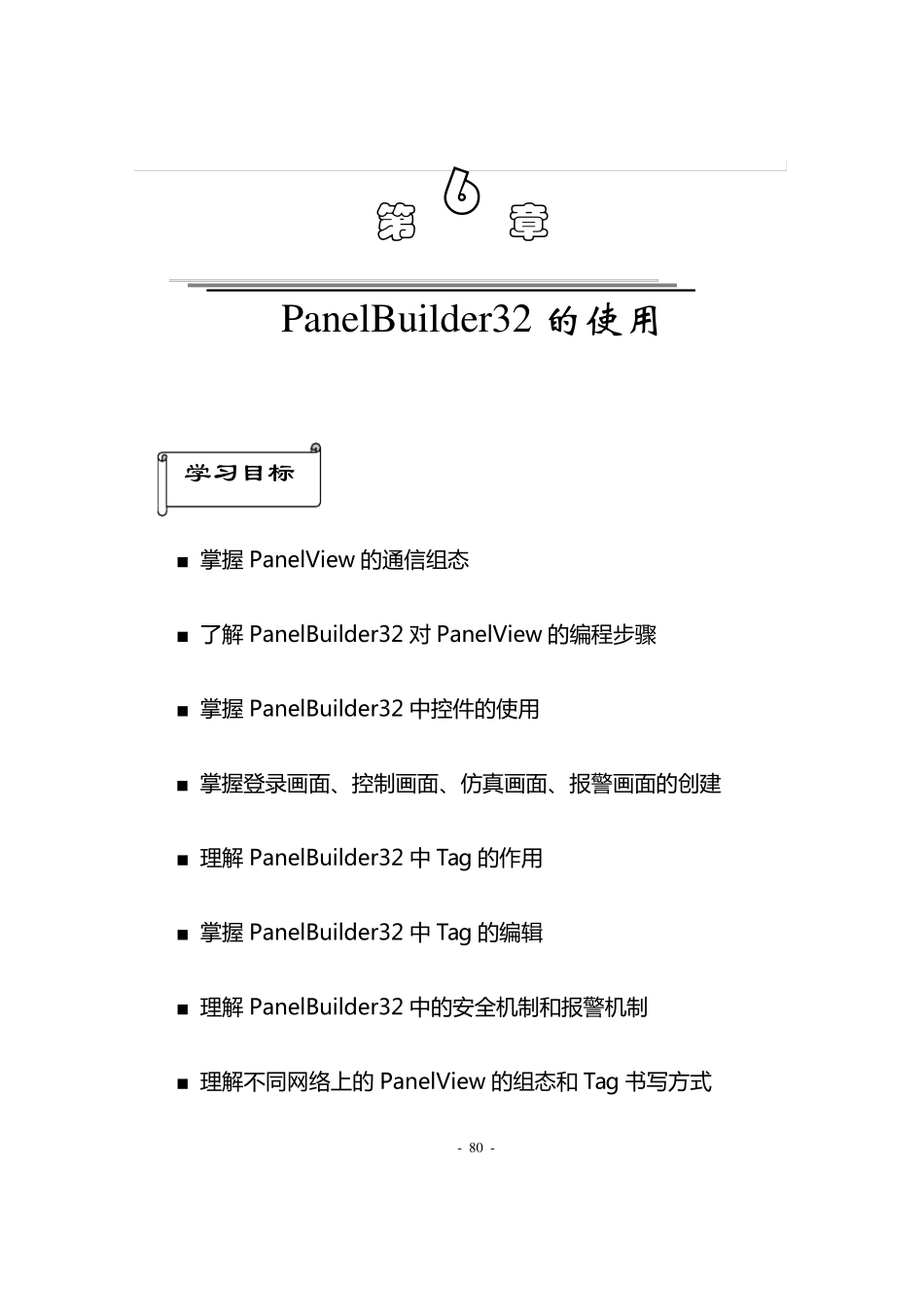

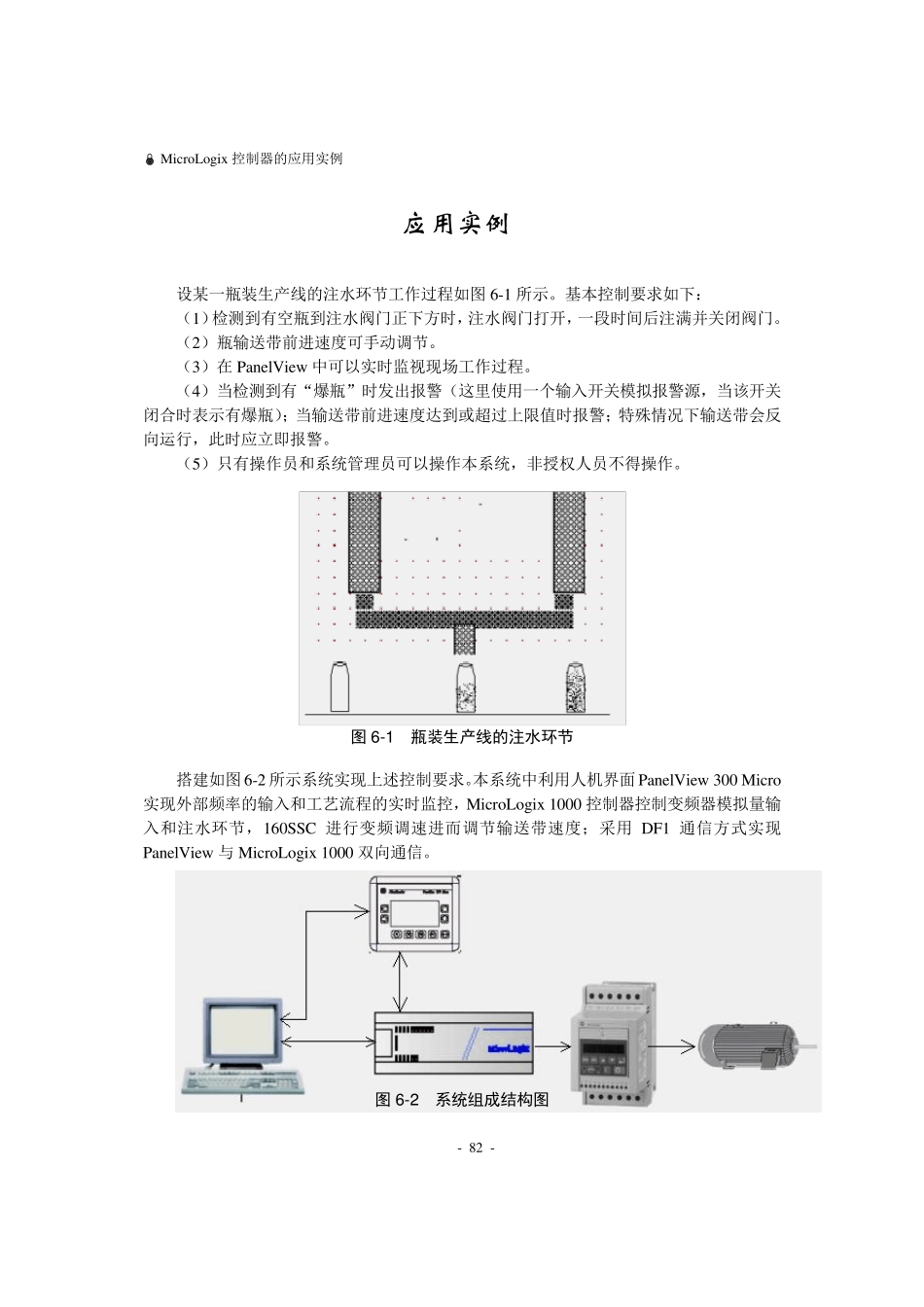

- 80 - 第 6 章 PanelBu ilder32 的 使 用 ■ 掌 握 PanelView 的 通 信 组 态 ■ 了 解 PanelBuilder32 对 PanelView 的 编 程 步 骤 ■ 掌 握 PanelBuilder32 中 控 件 的 使 用 ■ 掌 握 登 录 画 面 、控 制画 面 、仿真画 面 、报警画 面 的 创建 ■ 理解 PanelBuilder32 中 Tag 的 作用 ■ 掌 握 PanelBuilder32 中 Tag 的 编 辑 ■ 理解 PanelBuilder32 中 的 安全机制和报警机制 ■ 理解 不同网络上的 PanelView 的 组 态 和 Tag 书写方式 学习目标 第6 章 PanelBu ilder32 的使用  - - 81  MicroLogix控制器的应用实例 - - 82 设某一瓶装生产线的注水环节工作过程如图6-1 所示。基本控制要求如下： （1）检测到有空瓶到注水阀门正下方时，注水阀门打开，一段时间后注满并关闭阀门。 （2）瓶输送带前进速度可手动调节。 （3）在PanelView 中可以实时监视现场工作过程。 （4）当检测到有“爆瓶”时发出报警（这里使用一个输入开关模拟报警源，当该开关闭合时表示有爆瓶）；当输送带前进速度达到或超过上限值时报警；特殊情况下输送带会反向运行，此时应立即报警。 （5）只有操作员和系统管理员可以操作本系统，非授权人员不得操作。 图6 -1 瓶装生产线的注水环节 搭建如图6-2 所示系统实现上述控制要求。本系统中利用人机界面 PanelView 300 Micro实现外部频率的输入和工艺流程的实时监控，MicroLogix 1000 控制器控制变频器模拟量输入和注水环节，160SSC 进行变频调速进而调节输送带速度；采用DF1 通信方式实现PanelView 与 MicroLogix 1000 双向通信。 图6 -2 系统组成结构图 应用实例 第6 章 PanelBuilder32 的使用  - - 83 1 1． 本 系 统 主 要 硬 件 组 成 （1）上位机：个人PC。 （2）控制器：MicroLogix 1000。 （3）变频器：160SSC。 （4）人机界面：PanelView 300 Micro。 （5）被控对象：微型三相异步电动机。 2． 本 系 统 需 要 的 软 件 （1）通讯软件RSLinx：用于对系统的DF1 网络组态。 （2）编程软件RSLogix 500：用于对MicroLogix 1000 编程。 （3）编程软件PanelBuilder32：用于对PanelView 300 Micro 编程。 3． 160SSC 的 主 要 参 数 设 置 ： 输 入 模 式 3， 模 拟 量 电 压 调 速 。 4． Mi...
