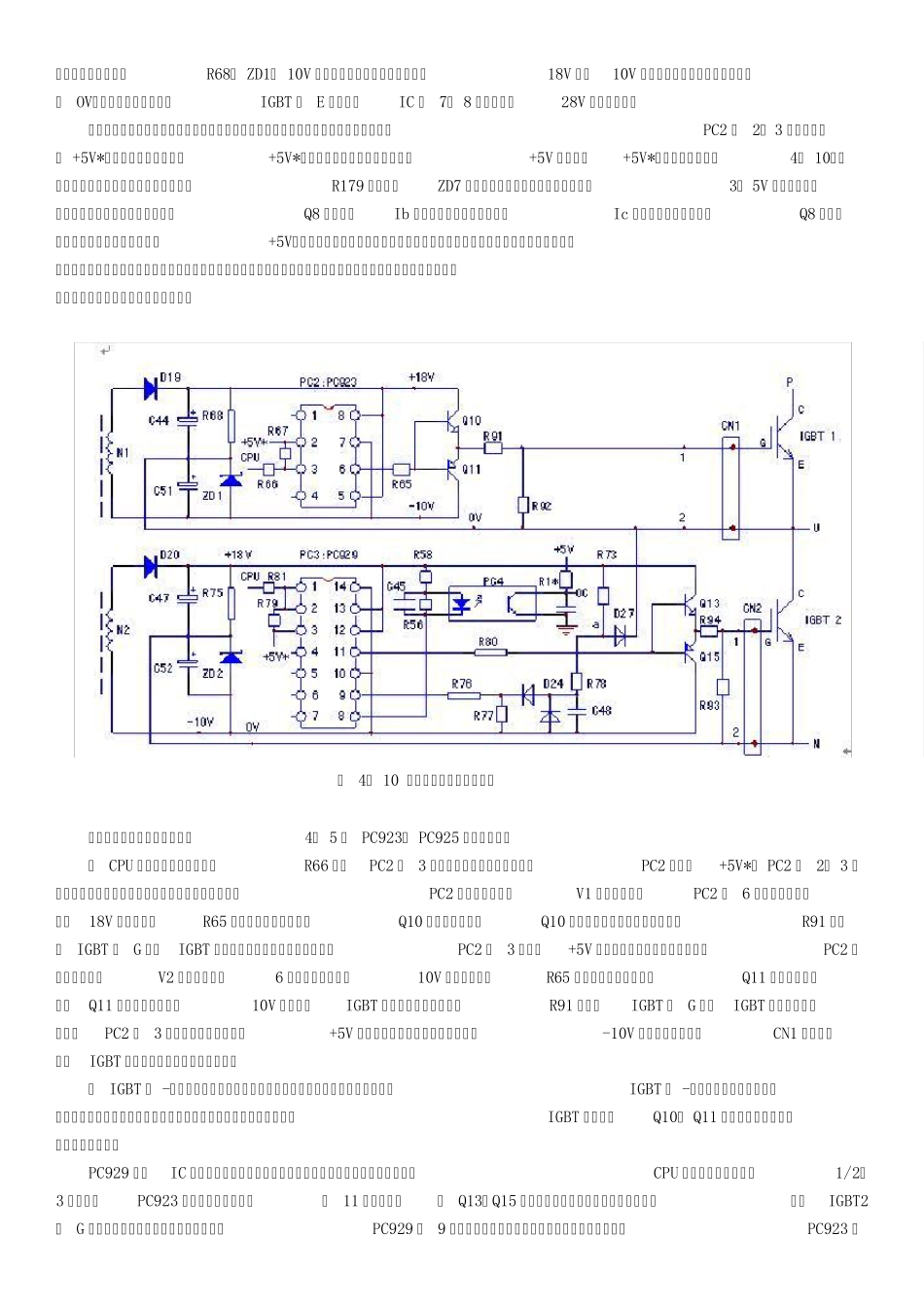

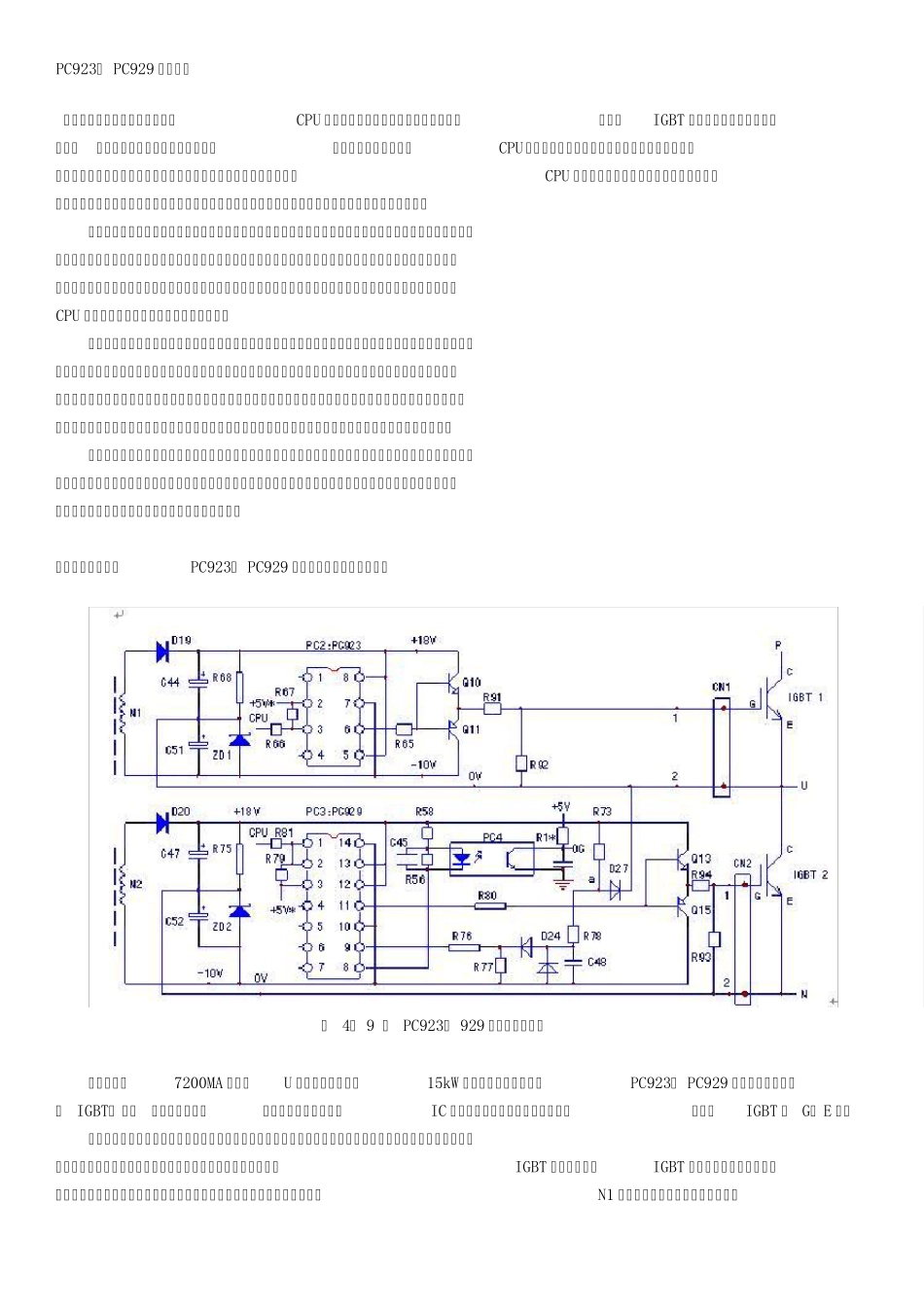

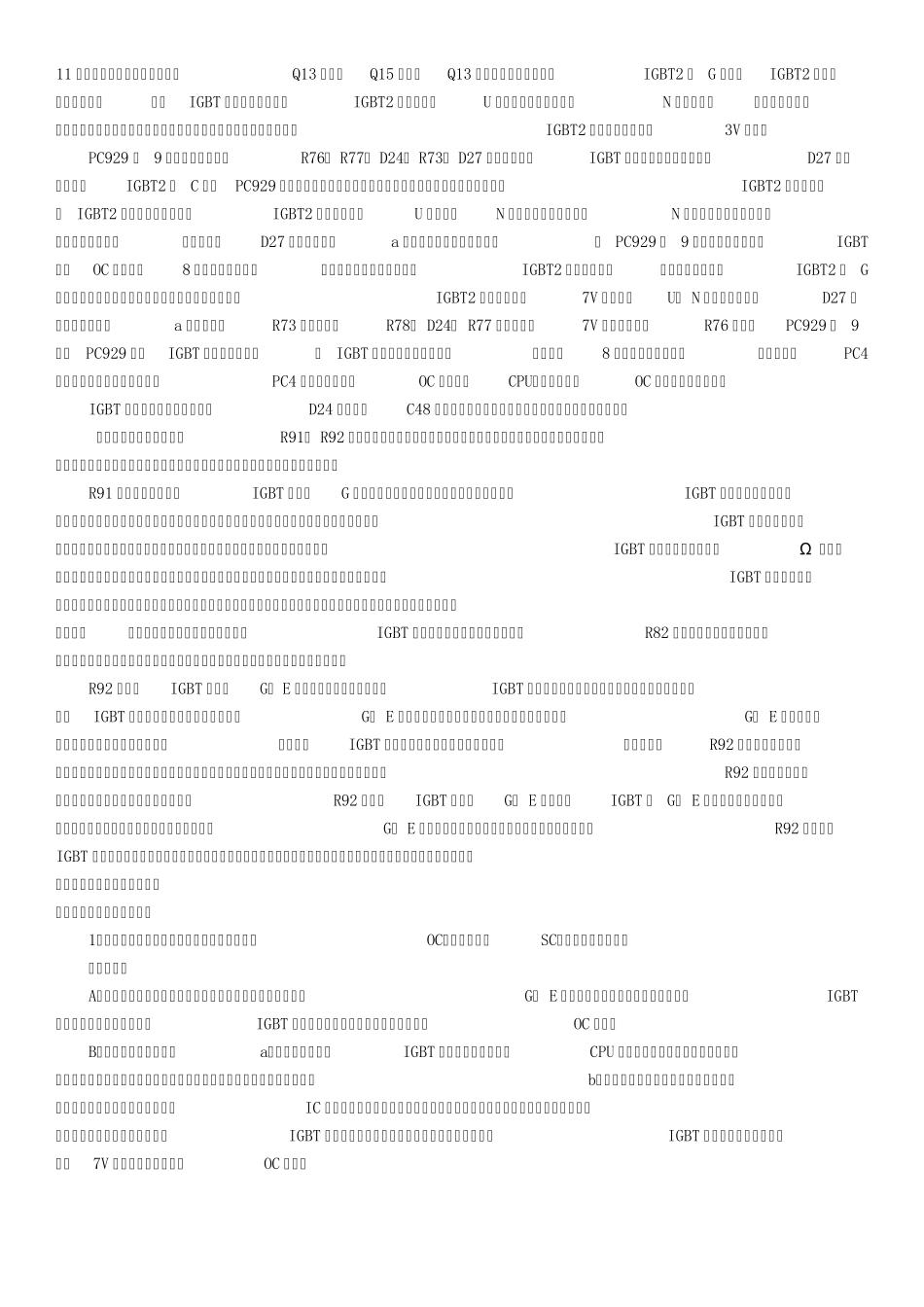

PC923、 PC929 驱动电路 对逆变功率电路的修复是在确认CPU 主板和驱动电路正常的前提下进行的，否则对IGBT 模块的盲目更换不但毫无意义，而且可能会造成直接的经济损失；对驱动电路的修复是在CPU 主板能正常输出六路脉冲信号的前提下进行的，否则对驱动电路的修复不但无意义，而且给检测带来了一定的难度。CPU 主板的正常，为我们修复各种故障，提供了有效的监控和提示的作用，使我们能根据操作显示面板上故障代码的提示，有针对性地检查故障电路。 但变频器完善的各种检测和保护功能，在变频器正常运行时是非常必要的，在我们进行局部电路故障的维修时——总得使机器脱离开整机连接的状态，来进行检修吧，会引发相关保护电路的起控，而使变频器进入故障锁定状态，停止了对比如对六路脉冲信号的输出，使我们无法（或比较困难）检测该信号通路如驱动电路是否能正常地对CPU 电路来的六路脉冲信号进行传输和放大。 驱动电路的工作状态的正常，只有一个标准：能正常地传输和放大六路驱动脉冲。输出的六路驱动脉冲具有符合要求的电压幅度和电流供给能力。静态（待机）下的工作点检测，往往不能得出准确的结论。得想法让电路处于动态工作中，一是采取相应措施，屏蔽掉变频器的相关故障检测功能，二是用某种方法验证驱动电路的输出能力，确认驱动电路输出的六路逆变脉冲信号，是完全符合要求的，于是对驱动电路的修复才能画上一个圆满的句号。 对驱动电路的检修，一定程度上决定了整机检修的成败。故障变频器无论表现出何种故障，最后的修复总是表现驱动电路六路驱动脉冲的正常输出！六路脉冲输出信号都有，但有缺陷，轻者机器不能正常工作，重者将有可能使逆变模块损坏，对驱动电路的检修，小心不为过！ 一、驱动电路（由PC923、 PC929 组合）的构成和电路原理： 图 4。 9 由 PC923、 929 构成的驱动电路 上图为东元7200MA 变频器 U 相的驱动电路图。15kW 以下的驱动电路，则由PC923、 PC929 经栅极电阻直接驱动 IGBT， 中、大功率变频器，则由后置放大器将驱动IC 输出的驱动脉冲进行电流放大后，再输入IGBT 的 G、 E 极。 驱动电路的电源电路，是故障检测的一个重要环节。不但要求其输出电压范围满足正常要求，而且要求其具有足够的电流（功率）输出能力——带负载能力。每一相的上、下IGBT 驱动电路，因IGBT 的触发回路不存在共电位点，驱动电路也需要相互隔离的供电电源。由开关电源电路中的开关变压器N1 绕组...
