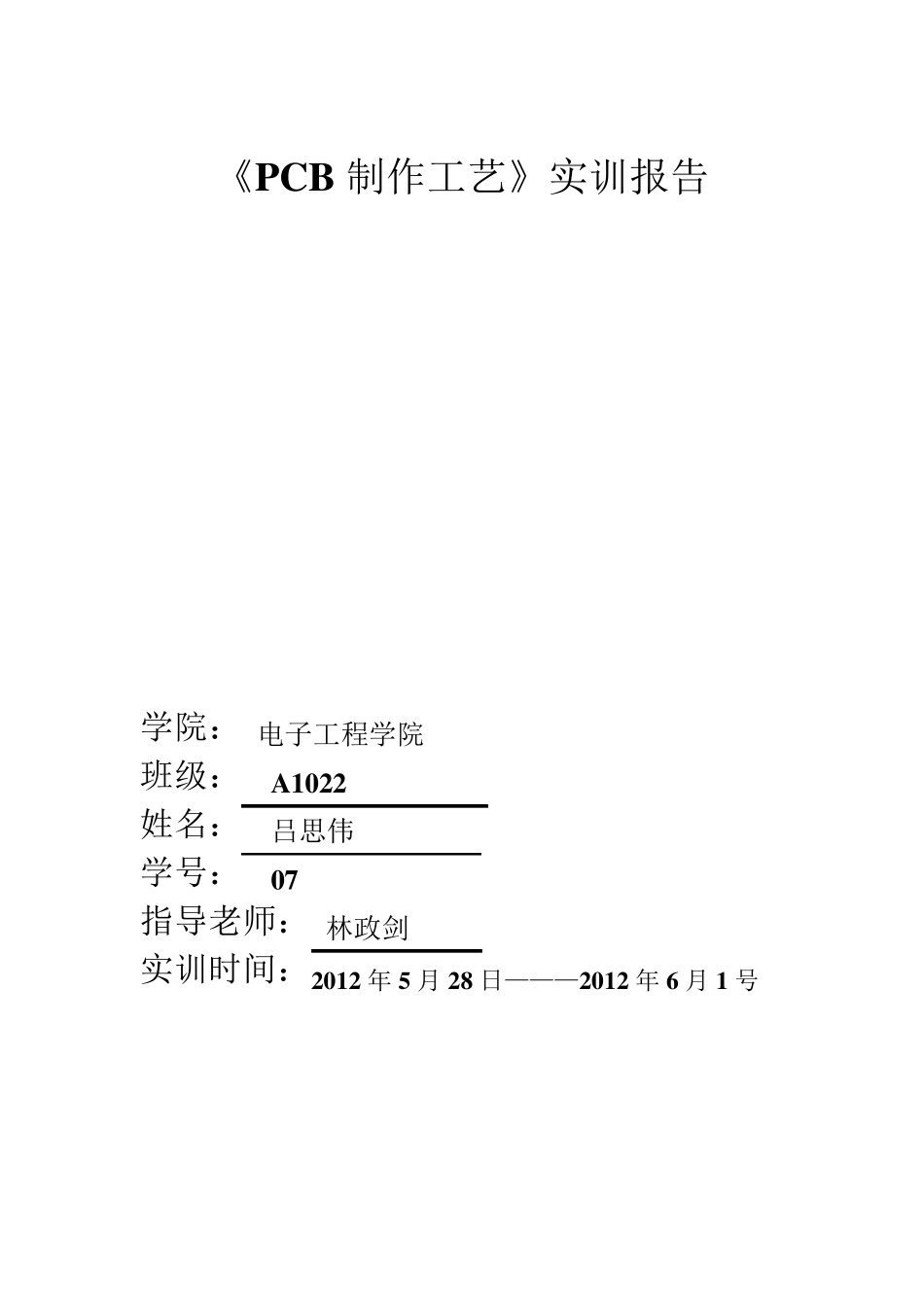

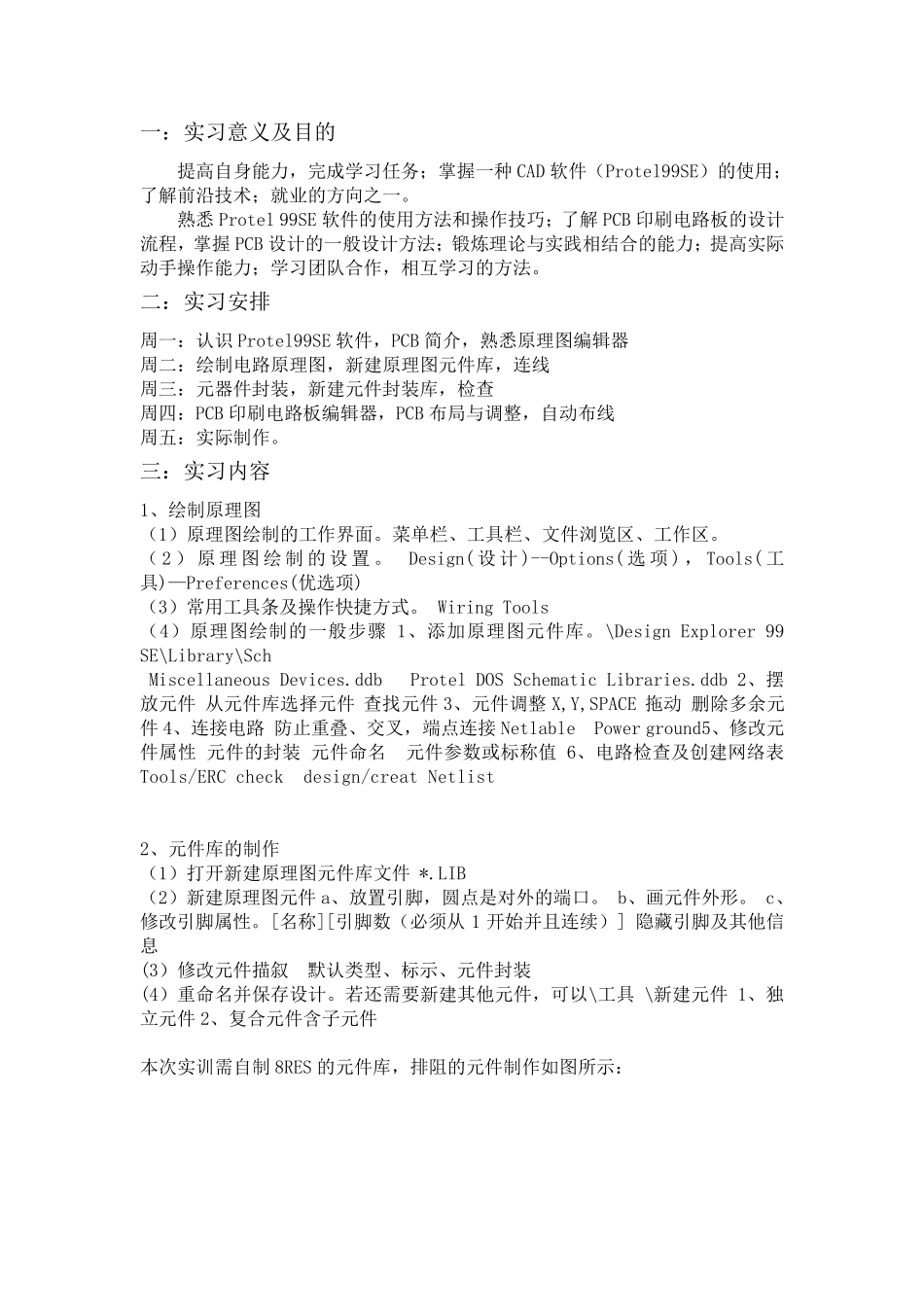

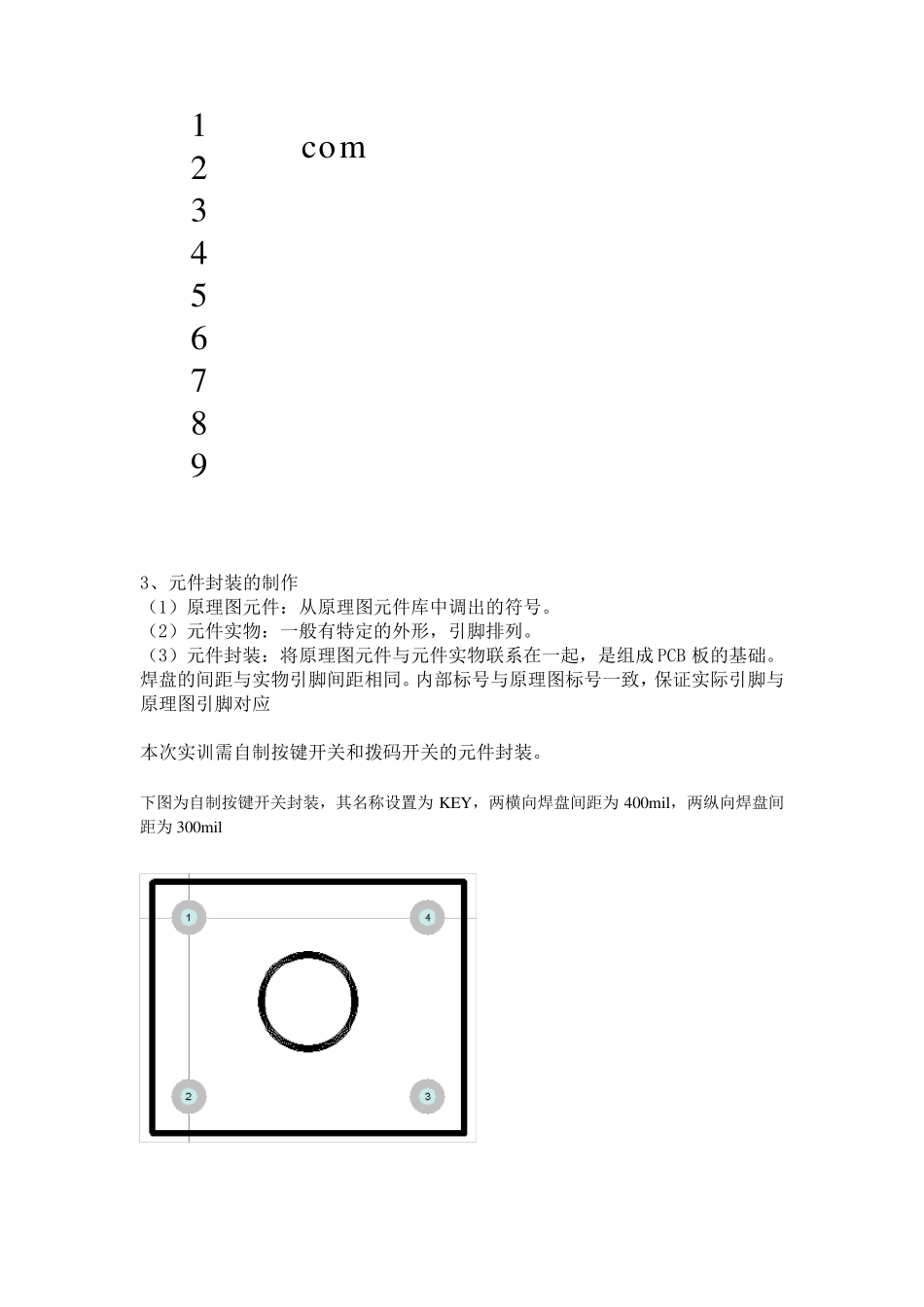

《PCB 制作工艺》实训报告 学院： 电子工程学院 班级： A1022 姓名： 吕思伟 学号： 07 指导老师： 林政剑 实训时间：2012 年5 月28 日———2012 年6 月1 号 一：实习意义及目的 提高自身能力，完成学习任务；掌握一种CAD 软件（Protel99SE）的使用；了解前沿技术；就业的方向之一。 熟悉Protel 99SE 软件的使用方法和操作技巧；了解PCB 印刷电路板的设计流程，掌握PCB 设计的一般设计方法；锻炼理论与实践相结合的能力；提高实际动手操作能力；学习团队合作，相互学习的方法。 二：实习安排 周一：认识Protel99SE 软件，PCB 简介，熟悉原理图编辑器 周二：绘制电路原理图，新建原理图元件库，连线 周三：元器件封装，新建元件封装库，检查 周四：PCB 印刷电路板编辑器，PCB 布局与调整，自动布线 周五：实际制作。 三：实习内容 1、绘制原理图 （1）原理图绘制的工作界面。菜单栏、工具栏、文件浏览区、工作区。 （2 ）原理图绘制的设置。 Design( 设计)--Options( 选项) ，Tools( 工具)—Preferences(优选项) （3）常用工具条及操作快捷方式。 Wiring Tools （4）原理图绘制的一般步骤1、添加原理图元件库。\Design Explorer 99 SE\Library\Sch Miscellaneous Devices.ddb Protel DOS Schematic Libraries.ddb 2、摆放元件 从元件库选择元件 查找元件3、元件调整X,Y,SPACE 拖动 删除多余元件4、连接电路 防止重叠、交叉，端点连接Netlable Power ground5、修改元件属性 元件的封装 元件命名 元件参 数 或 标 称 值6、电路检查及创 建网 络 表 Tools/ERC check design/creat Netlist 2、元件库的制作 （1）打 开 新建原理图元件库文件 *.LIB （2）新建原理图元件a、放置引 脚 ，圆 点是 对 外 的端口 。 b、画 元件外 形 。 c、修改引 脚 属性。[名称 ][引 脚 数 （必 须 从1 开 始 并 且 连续 ）] 隐 藏 引 脚 及其 他 信息 (3）修改元件描 叙 默 认类 型 、标 示 、元件封装 (4）重命名并 保 存 设计。若 还 需 要 新建其 他 元件，可 以 \工具 \新建元件1、独立 元件2、复 合元件含 子 元件 本 次 实训 需 自制8RES 的元件库，排阻 的元件制作如 图所 示 ： 23456789com1 3、元件封装的制作 （1）原理图元件：从原理图元件库中调出的符号。 （2）元件实物：一般有特定的...
