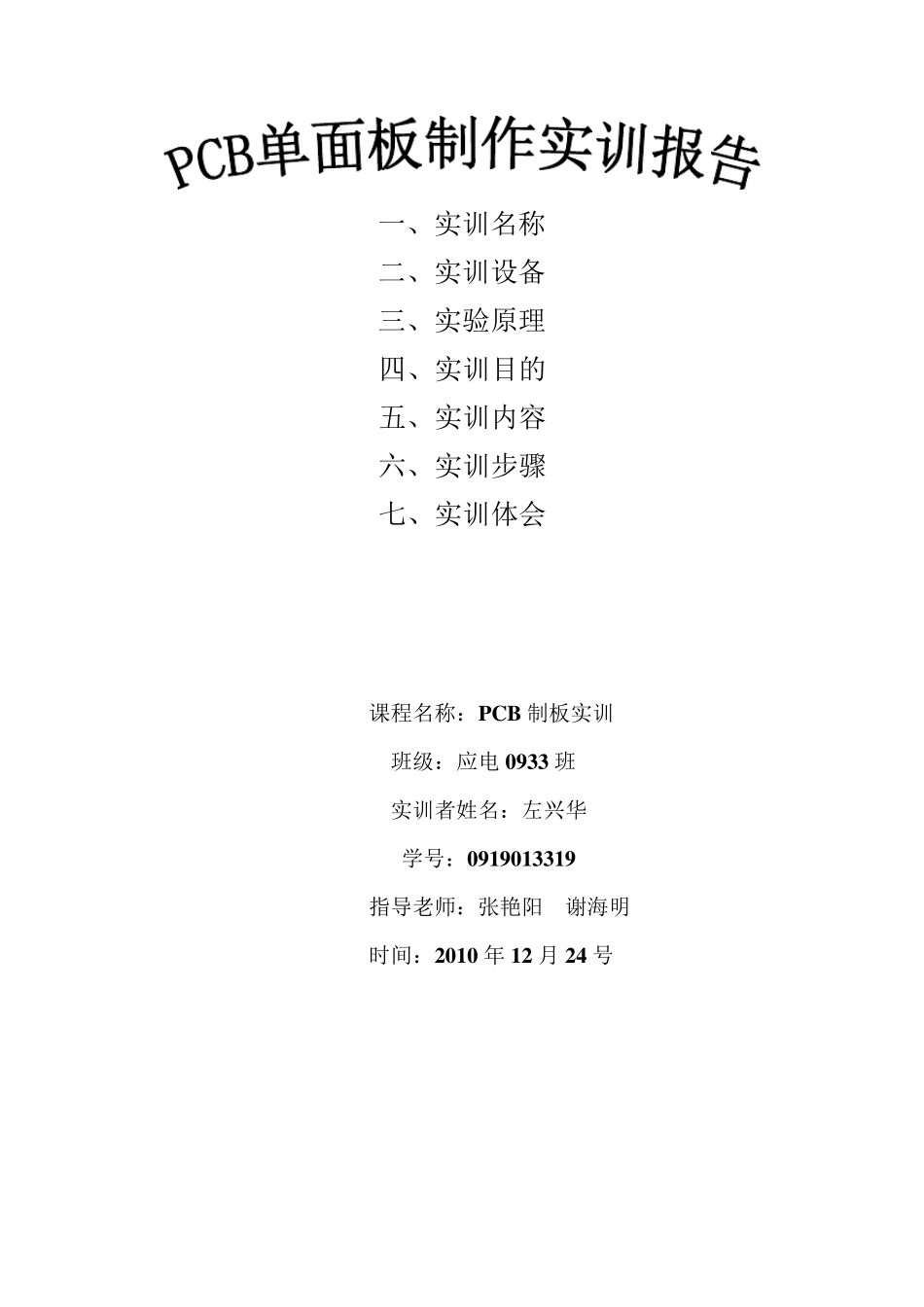

PCB单面板制作实训报告VIP免费

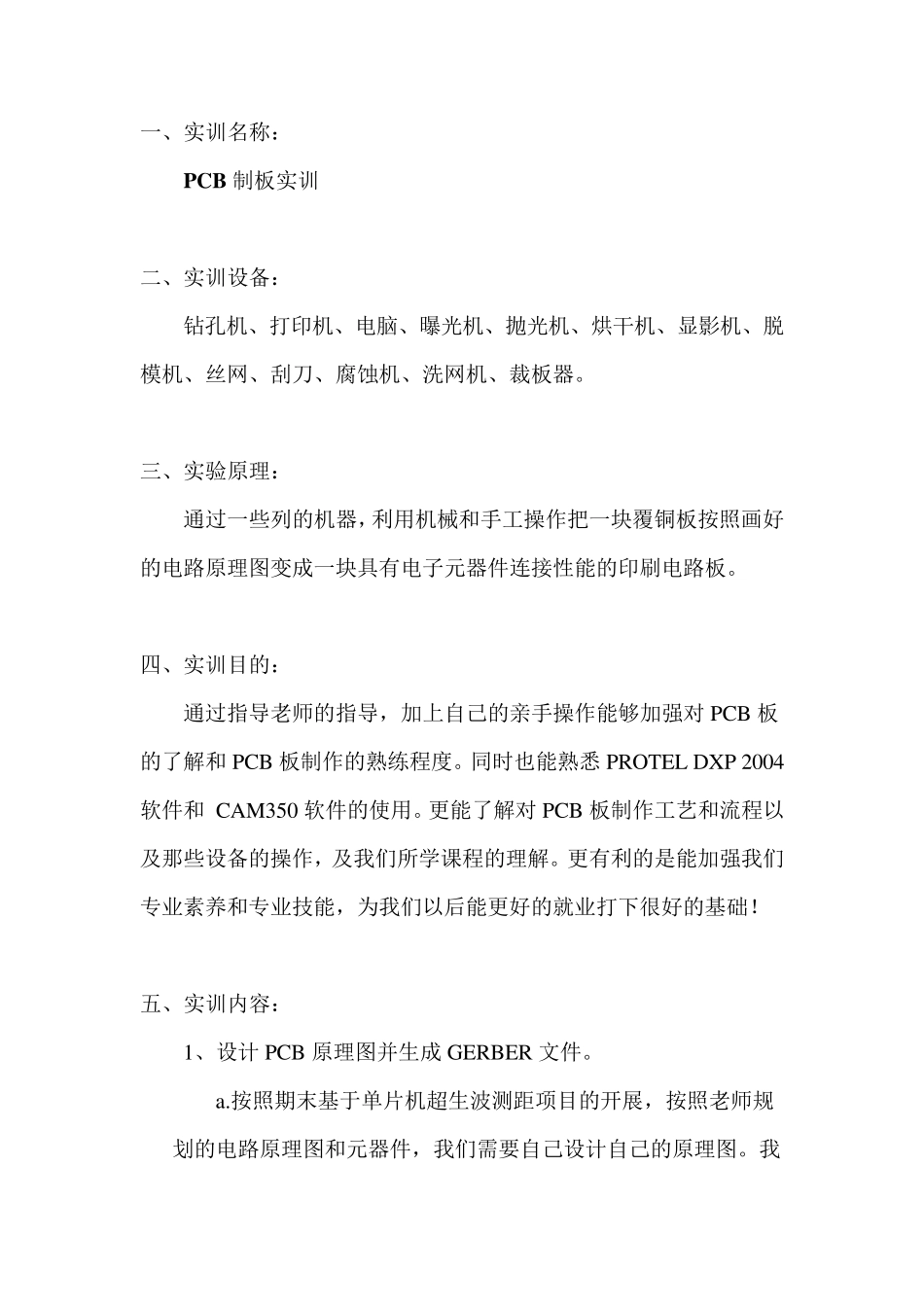

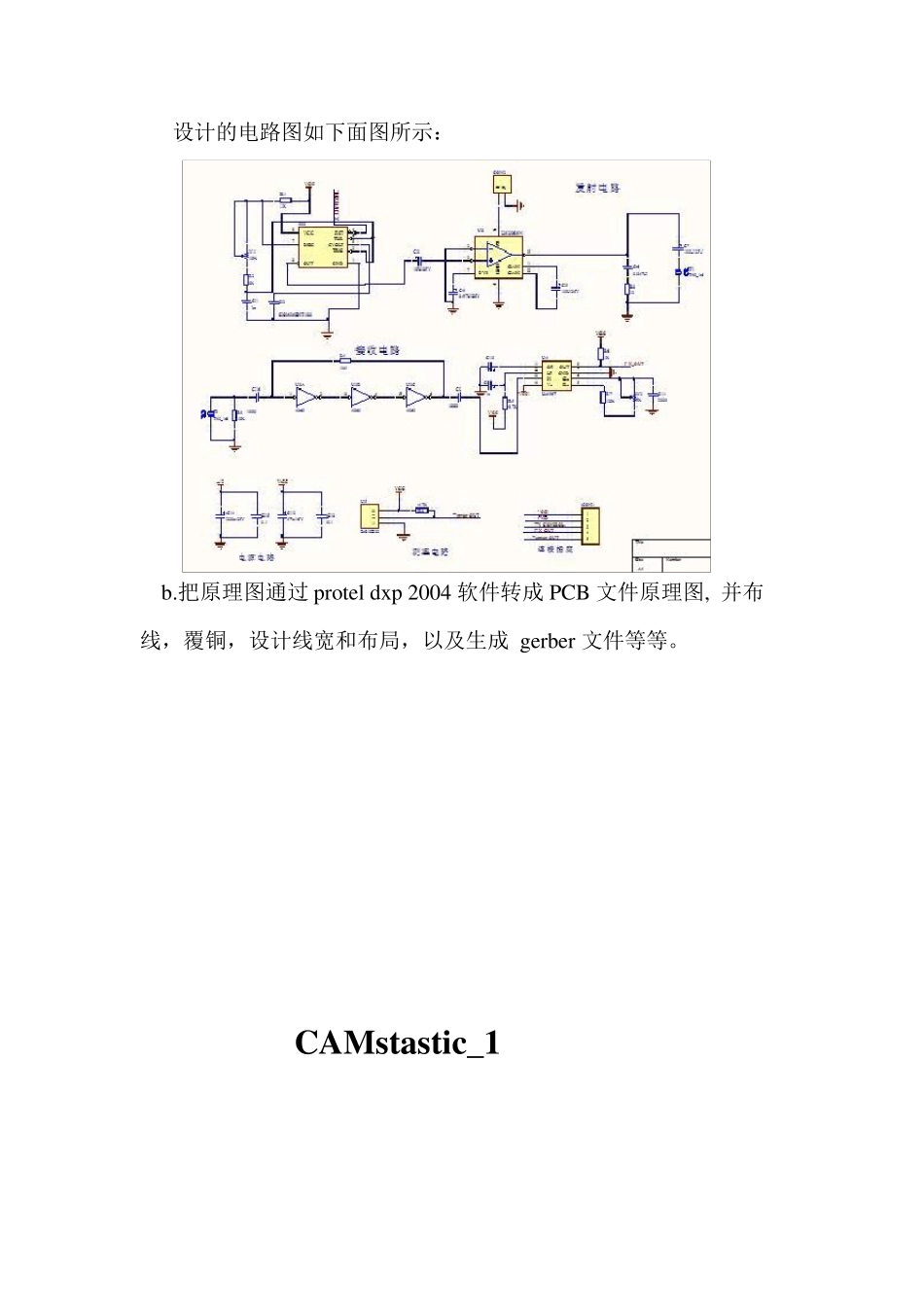

一、实训名称 二、实训设备 三、实验原理 四、实训目的 五、实训内容 六、实训步骤 七、实训体会 课程名称：PCB 制板实训 班级：应电 0933 班 实训者姓名：左兴华 学号：0919013319 指导老师：张艳阳 谢海明 时间：2010 年 12 月 24 号 一、实训名称： PCB 制板实训 二、实训设备： 钻孔机、打印机、电脑、曝光机、抛光机、烘干机、显影机、脱 模机、丝网、刮刀、腐蚀机、洗网机、裁板器。 三、实验原理： 通过一些列的机器，利用机械和手工操作把一块覆铜板按照画好的电路原理图变成一块具有电子元器件连接性能的印刷电路板。 四、实训目的： 通过指导老师的指导，加上自己的亲手操作能够加强对 PCB 板的了解和 PCB 板制作的熟练程度。同时也能熟悉 PROTEL DXP 2004软件和 CAM350 软件的使用。更能了解对 PCB 板制作工艺和流程以及那些设备的操作，及我们所学课程的理解。更有利的是能加强我们专业素养和专业技能，为我们以后能更好的就业打下很好的基础！ 五、实训内容： 1、设计 PCB 原理图并生成 GERBER 文件。 a.按照期末基于单片机超生波测距项目的开展，按照老师规划的电路原理图和元器件，我们需要自己设计自己的原理图。我设计的电路图如下面图所示： b.把原理图通过protel dx p 2004 软件转成PCB 文件原理图, 并布线，覆铜，设计线宽和布局，以及生成 gerber 文件等等。 CAMstastic_1 CAMstastic-2 Pcb3d 图 2、单面板 PCB 制作 通过老师的现场指导和课上老师的理论教授。我们需要通过一系列的操作,一步步完成 pcb 板的制作。 六、实训步骤 1、根据超声波测距电路，使用相应的软件进行钻孔设置，并通过钻孔机将 pcb 板进行打孔。再将 pcb 板通过抛光机抛光，然后进行烘干。 2、将之前做好的电路 gerber文件导入 cam-350 软件中，再用打印机打印出来。 3、把烘干的 pcb 板在其信号层刮上均匀的刷兰油，在进行烘干。 4、将低层信号层的底片对准 pcb 板的孔，并沾在板上，然后用曝光机曝光 18 秒。 5、接着用显影机显影。 6、显影后，用腐蚀机进行腐蚀，将裸露的部分用腐蚀液腐蚀掉了，只剩下导线部分了。 7、将 pcb 用水清洗，再将 pcb 板利用脱膜机进行脱膜。然后洗干净，进行烘干。 8、将烘干后的 pcb 板涂上一层的绿漆，再放在黑暗的箱子里一段时间，在进行烘干。 9、然后将阻焊层的底片对准 pcb 板，粘好，放在曝光机曝光90 秒...
