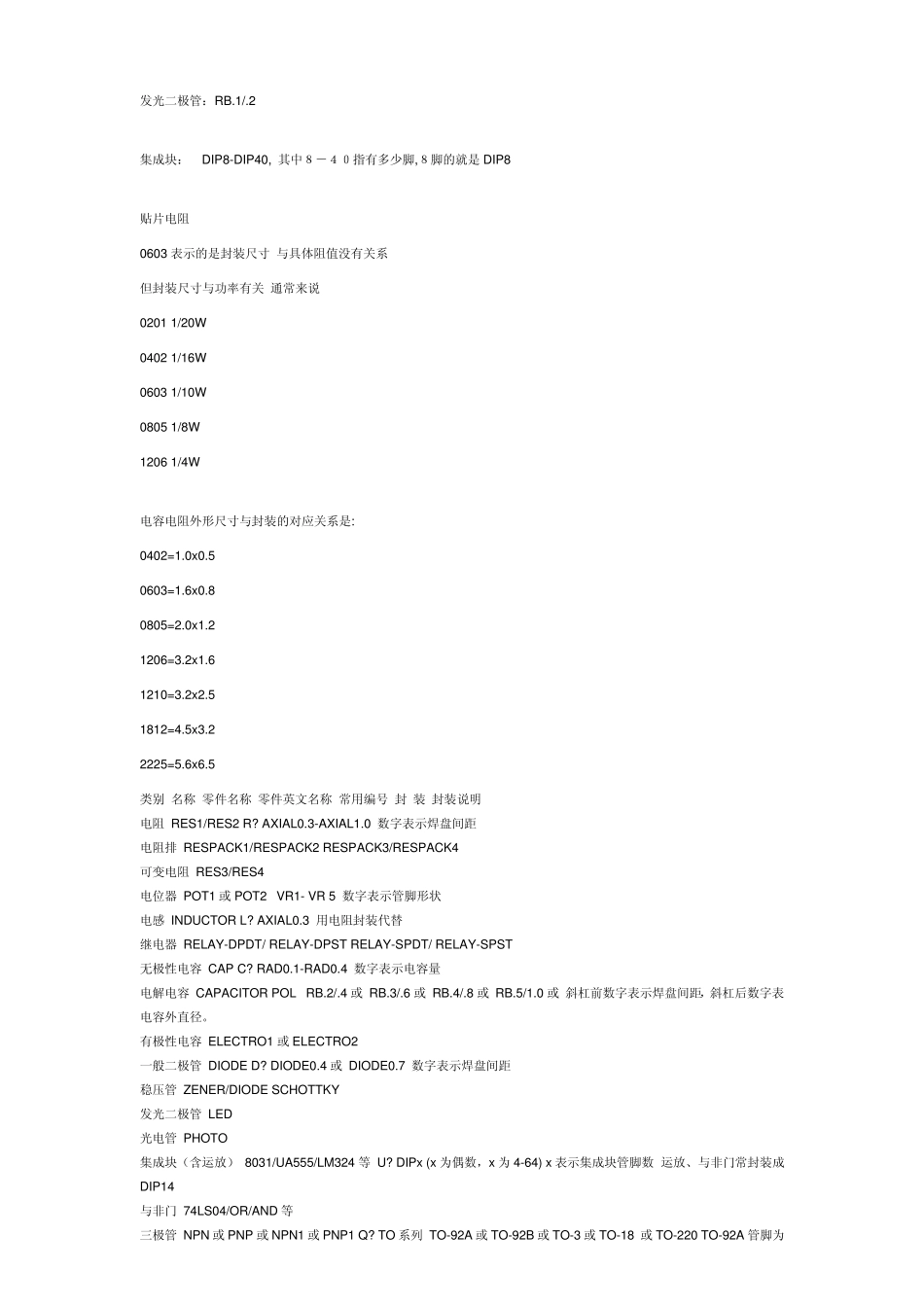

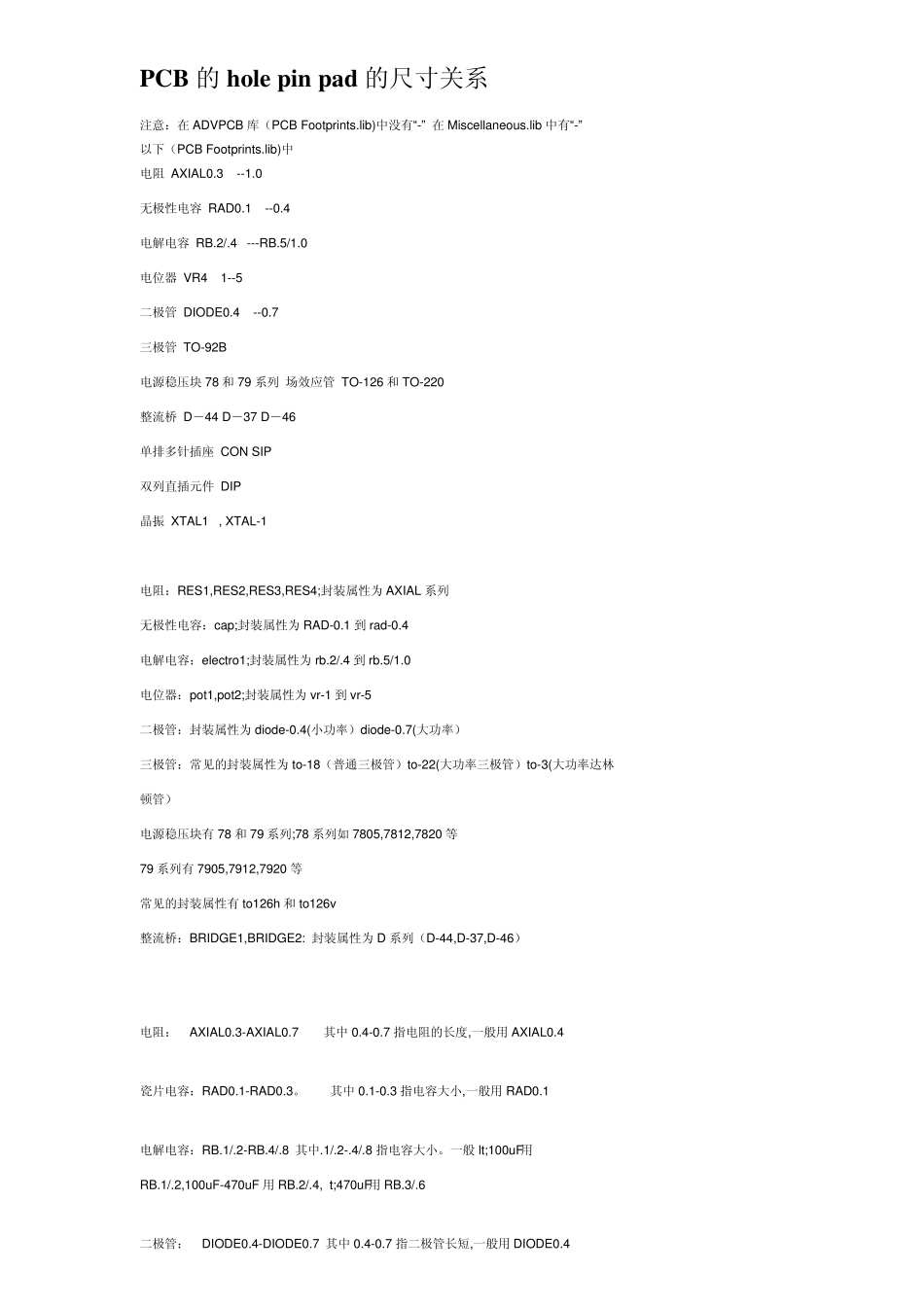

PCB 的hole pin pad 的尺寸关系 注意：在ADVPCB 库（PCB Footprints.lib)中没有“-” 在Miscellaneous.lib 中有“-” 以下（PCB Footprints.lib)中 电阻 AXIAL0.3 --1.0 无极性电容 RAD0.1 --0.4 电解电容 RB.2/.4 ---RB.5/1.0 电位器 VR4 1--5 二极管 DIODE0.4 --0.7 三极管 TO-92B 电源稳压块78 和79 系列 场效应管 TO-126 和TO-220 整流桥 D－44 D－37 D－46 单排多针插座 CON SIP 双列直插元件 DIP 晶振 XTAL1 , XTAL-1 电阻：RES1,RES2,RES3,RES4;封装属性为AXIAL 系列 无极性电容：cap;封装属性为RAD-0.1 到rad-0.4 电解电容：electro1;封装属性为rb.2/.4 到rb.5/1.0 电位器：pot1,pot2;封装属性为vr-1 到vr-5 二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率） 三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林 顿管） 电源稳压块有78 和79 系列;78 系列如7805,7812,7820 等 79 系列有7905,7912,7920 等 常见的封装属性有to126h 和to126v 整流桥：BRIDGE1,BRIDGE2: 封装属性为D 系列（D-44,D-37,D-46） 电阻： AXIAL0.3-AXIAL0.7 其中0.4-0.7 指电阻的长度,一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。 其中0.1-0.3 指电容大小,一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8 指电容大小。一般<100uF用 RB.1/.2,100uF-470uF 用RB.2/.4,>470uF用RB.3/.6 二极管： DIODE0.4-DIODE0.7 其中0.4-0.7 指二极管长短,一般用DIODE0.4 发光二极管：RB.1/.2 集成块： DIP8-DIP40, 其中８－４０指有多少脚,８脚的就是DIP8 贴片电阻 0603 表示的是封装尺寸 与具体阻值没有关系 但封装尺寸与功率有关 通常来说 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W 电容电阻外形尺寸与封装的对应关系是: 0402=1.0x0.5 0603=1.6x0.8 0805=2.0x1.2 1206=3.2x1.6 1210=3.2x2.5 1812=4.5x3.2 2225=5.6x6.5 类别 名称 零件名称 零件英文名称 常用编号 封 装 封装说明 电阻 RES1/RES2 R? AXIAL0.3-AXIAL1.0 数字表示焊盘间距 电阻排 RESPACK1/RESPACK2 RESPACK3/RESPACK4 可变电阻 RES3/RES4 电位器 POT1 或POT2 VR1- VR 5 数字表示管脚形状 电感 INDUCTOR L? AXIAL0.3 用电阻封装代替 继电器 RELAY-DPDT/ RELAY-DPST RELAY-SPDT/ RELAY-SPST 无极...
