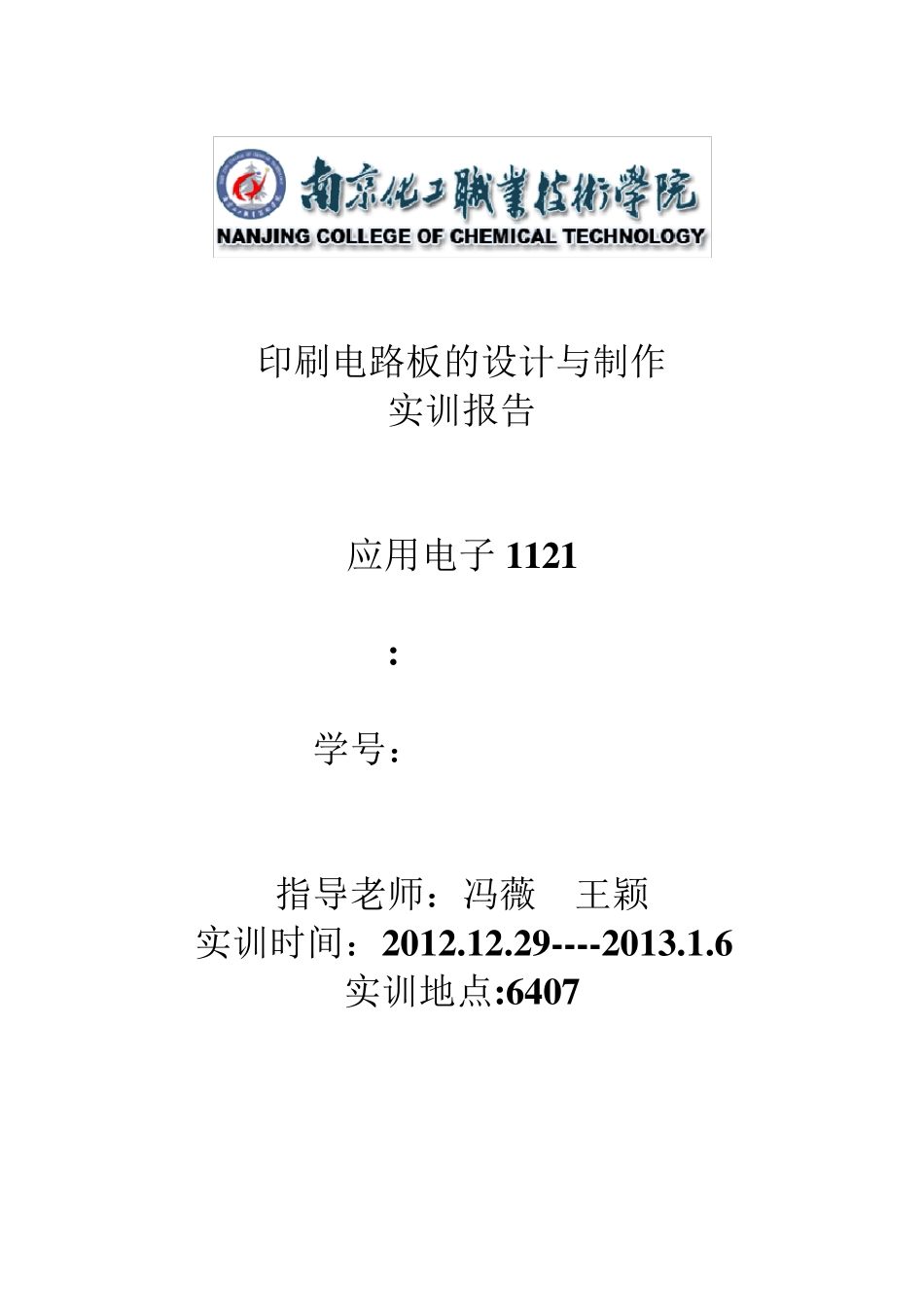

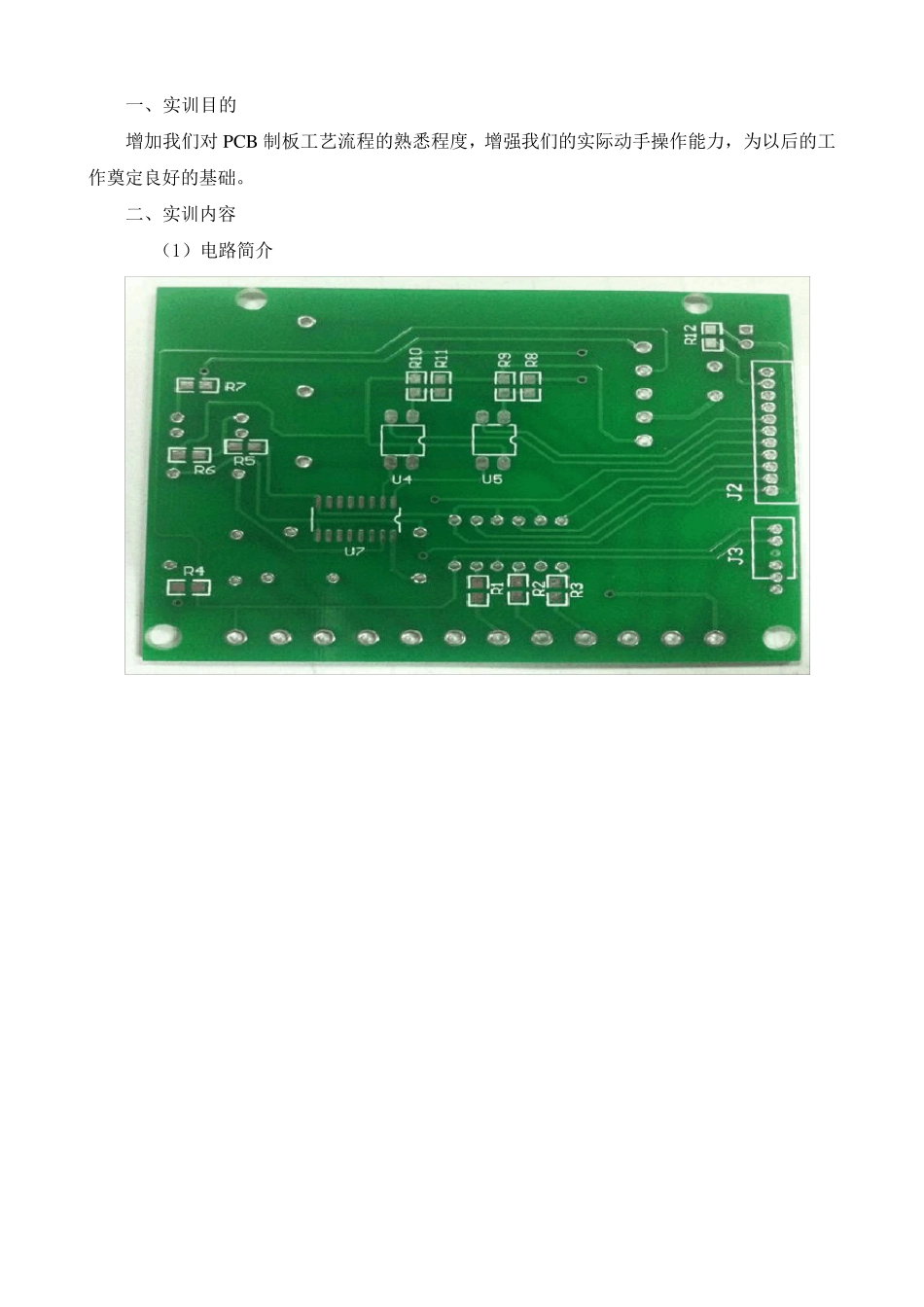

印刷电路板的设计与制作 实训报告 应用电子 1121 **: *** 学号： ********** 指导老师：冯薇 王颖 实训时间：2012.12.29----2013.1.6 实训地点:6407 目录 实训目的 实训内容 （1）电路简介 （2）手绘电路图（包括测绘数据） （3）BOM 表 （4）原理图库文件 （5）原理图绘制 （6）封装库 （7）PCB 板绘制 一、实训目的 增加我们对 PCB 制板工艺流程的熟悉程度，增强我们的实际动手操作能力，为以后的工作奠定良好的基础。 二、实训内容 （1）电路简介 （2）手绘电路图（包括测绘数据） 1、原理图设计 打开 protel99se,建立库文件,通过 File/New/Project/PCB Project 建立,然后在File/New/Schemotic建立原理图将此原理图移到库里面并通过File/Save As保存到 U 盘里面首先打开 PRTOEL99E 软件，新建一个名位 17 张准.ddb 文件，会生成 Design Team Recycle Bi 表，为以后的 PCB 图及自动布线，做好铺垫。 要注意的是： a.画导线要用连线工具。因为这样才有电气属性， b.放置网络标号。放置网络标号要用连线工具栏的网络连接工具，不要用画图工具去自己制作。 . （3）BOM 表 序号 品名 位号 封装 备注 1 CAP C1 C Capacitor 2 CON5 J3 J3 Connector 3 CON11 J2 J2 4 CON12 J1 J1 Connector 5 JD1 JD1 JD1 6 JD2 JD2 JD2 7 PU1 PU1 PU1 8 RES2 R9 R Resistor 9 RES2 R8 R Resistor 10 RES2 R7 R Resistor 11 RES2 R12 R Resistor 12 RES2 R11 R Resistor 13 RES2 R10 R Resistor 14 RES2 R3 R Resistor 15 RES2 R2 R Resistor 16 RES2 R1 R Resistor 17 RES2 R6 R Resistor 18 RES2 R5 R Resistor 19 RES2 R4 R Resistor 20 THE1 L1 L THERMISTOR 21 U1 U1 U1-U3,U6 22 U2 U2 U1-U3,U7 23 U3 U3 U1-U3,U8 24 U4 U4 U4,U5 25 U5 U5 U4,U5 26 U6 U6 DIP4 27 U7 U7 U7 （4）原理图库文件 在Documents 新建一个Schematic Library Document 文件生成一个**.lib 文件双击打开就可以自己制作元件了，制作方法有两种，方法 1 在通用库中添加 。 2 在项目元件中添加，启动元件编辑器或打开已有元件，添加新元件 元件的调整，移动：单个元件的移动：以光标指向所要移动的元件，按下左键不放，直接拖到目的后，放开鼠标左键。旋转：出现十字光标后，左...
