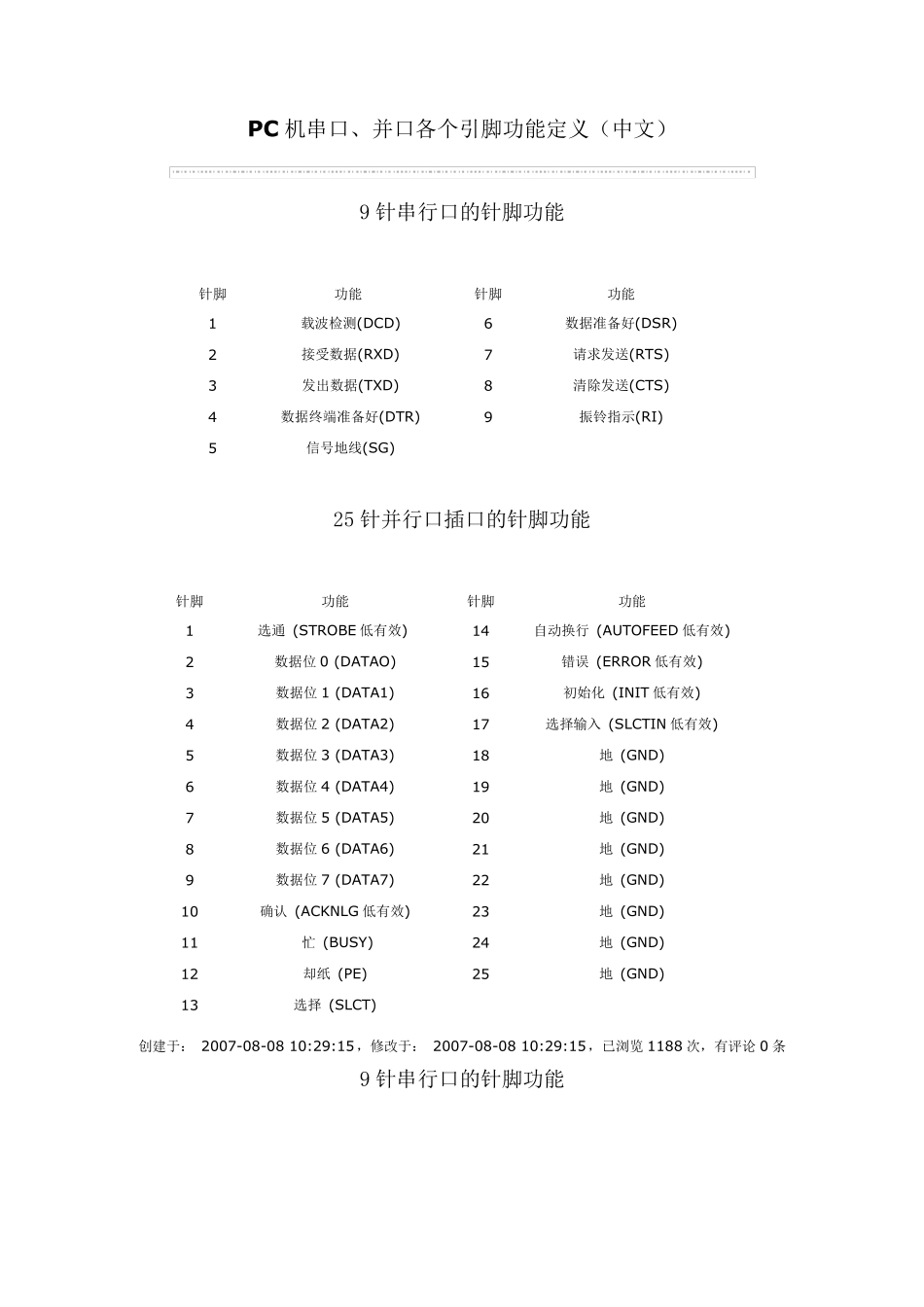

PC 机串口、并口各个引脚功能定义（中文） 9 针串行口的针脚功能 针脚 功能 针脚 功能 1 载波检测(DCD) 6 数据准备好(DSR) 2 接受数据(RXD) 7 请求发送(RTS) 3 发出数据(TXD) 8 清除发送(CTS) 4 数据终端准备好(DTR) 9 振铃指示(RI) 5 信号地线(SG) 25 针并行口插口的针脚功能 针脚 功能 针脚 功能 1 选通 (STROBE 低有效) 14 自动换行 (AUTOFEED 低有效) 2 数据位 0 (DATAO) 15 错误 (ERROR 低有效) 3 数据位 1 (DATA1) 16 初始化 (INIT 低有效) 4 数据位 2 (DATA2) 17 选择输入 (SLCTIN 低有效) 5 数据位 3 (DATA3) 18 地 (GND) 6 数据位 4 (DATA4) 19 地 (GND) 7 数据位 5 (DATA5) 20 地 (GND) 8 数据位 6 (DATA6) 21 地 (GND) 9 数据位 7 (DATA7) 22 地 (GND) 10 确认 (ACKNLG 低有效) 23 地 (GND) 11 忙 (BUSY) 24 地 (GND) 12 却纸 (PE) 25 地 (GND) 13 选择 (SLCT) 创建于： 2007-08-08 10:29:15，修改于： 2007-08-08 10:29:15，已浏览 1188 次，有评论 0 条 9 针串行口的针脚功能 针脚 功能 针脚 功能 1 载波检测(DCD) 6 数据准备好(DSR) 2 接受数据(RXD) 7 请求发送(RTS) 3 发出数据(TXD) 8 清除发送(CTS) 4 数据终端准备好(DTR) 9 振铃指示(RI) 5 信号地线(SG) 25 针并行口插口的针脚功能 针脚 功能 针脚 功能 1 选通 (STROBE 低有效) 14 自动换行 (AUTOFEED 低有效) 2 数据位0 (DATAO) 15 错误 (ERROR 低有效) 3 数据位1 (DATA1) 16 初始化 (INIT 低有效) 4 数据位2 (DATA2) 17 选择输入 (SLCTIN 低有效) 5 数据位3 (DATA3) 18 地 (GND) 6 数据位4 (DATA4) 19 地 (GND) 7 数据位5 (DATA5) 20 地 (GND) 8 数据位6 (DATA6) 21 地 (GND) 9 数据位7 (DATA7) 22 地 (GND) 10 确认 (ACKNLG 低有效) 23 地 (GND) 11 忙 (BUSY) 24 地 (GND) 12 却纸 (PE) 25 地 (GND) 13 选择 (SLCT) 电脑串口及并口连接线大全 在电脑的使用中往往会遇到各种各样的连接线。这些连接线外观上好像都差不多，但内部结构完全不同并且不能混用。如果在使用中这些连接线坏了，往往很多使用者都不知道应该怎么办，下面就给出这些常见的连接线的连线方法以便于修理或查找故障。在介绍之前先对一些市场常用名词...
