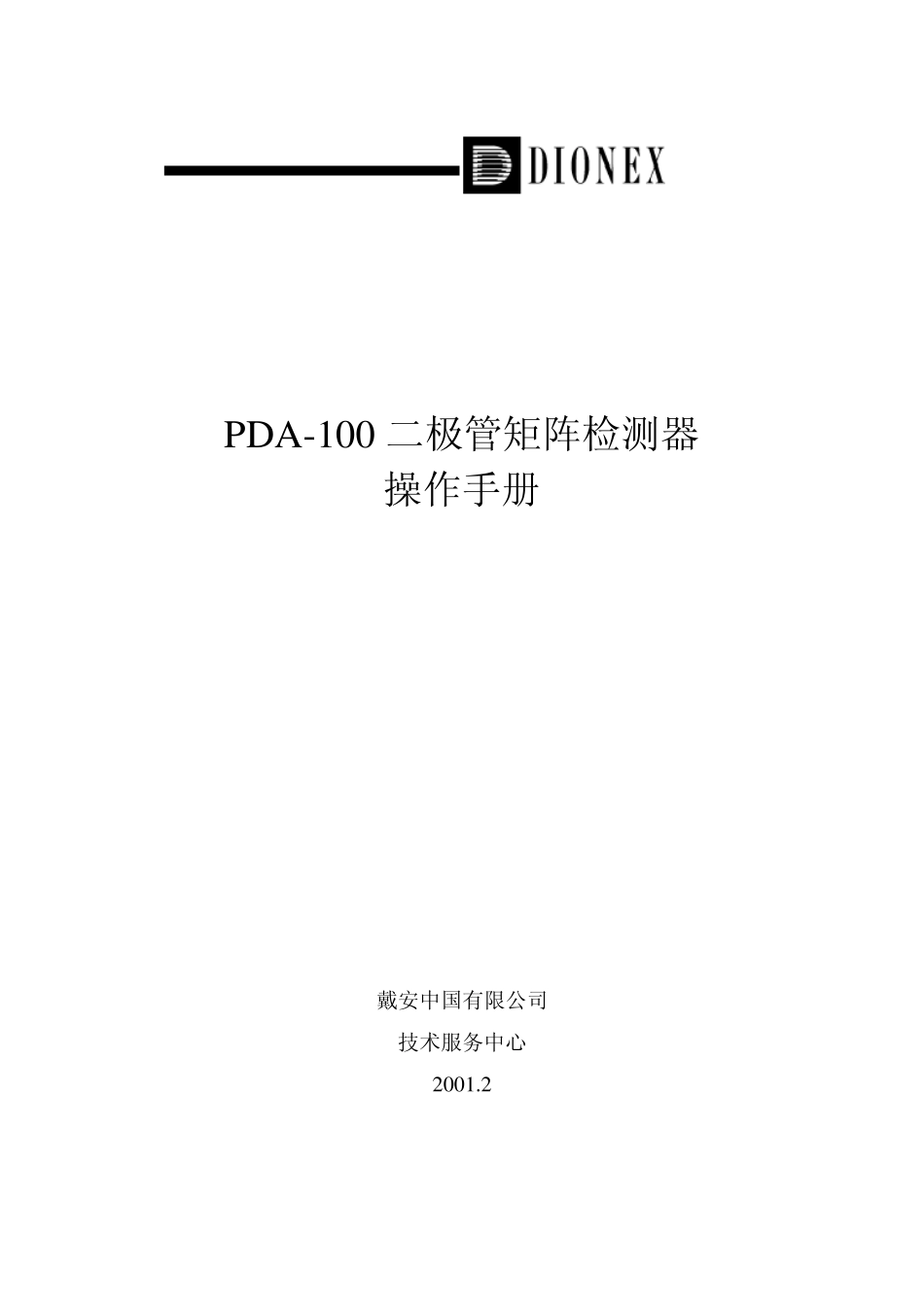

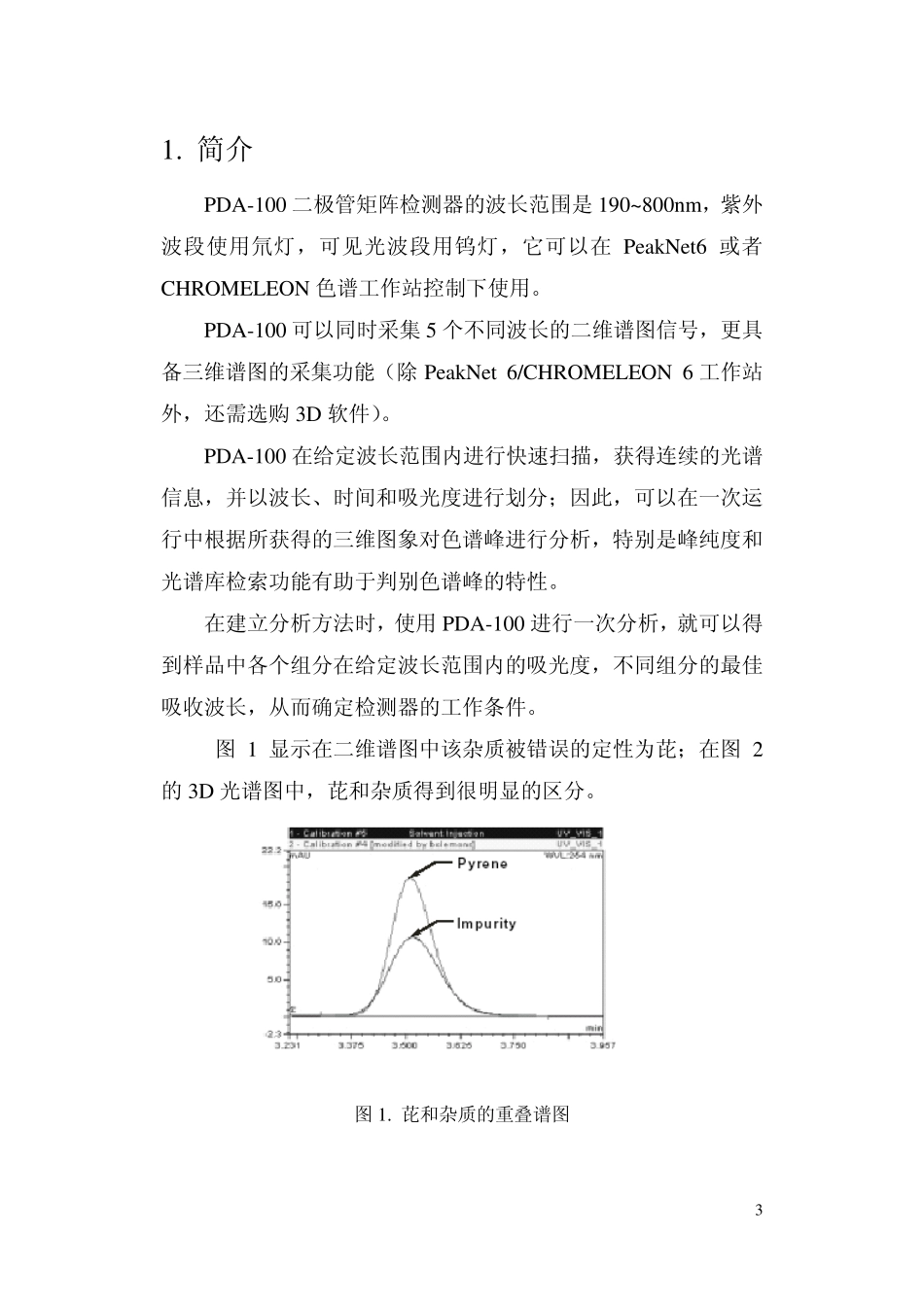

PDA-100 二极管矩阵检测器 操作手册 戴安中国有限公司 技术服务中心 2001.2 2 目 录 1. 简介 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 3 2. 仪器介绍 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 5 3. 操作和维修 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 9 4. 故障指南 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 19 5. 维修 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 25 附录A 技术指标 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 30 附录B 安装 ﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 32 3 1. 简介 PDA-100 二极管矩阵检测器的波长范围是190~ 800nm，紫外波段使用氘灯，可见光波段用钨灯，它可以在PeakNet6 或者CHROMELEON 色谱工作站控制下使用。 PDA-100 可以同时采集5 个不同波长的二维谱图信号，更具备三维谱图的采集功能（除PeakNet 6/CHROMELEON 6 工作站外，还需选购3D 软件）。 PDA-100 在给定波长范围内进行快速扫描，获得连续的光谱信息，并以波长、时间和吸光度进行划分；因此，可以在一次运行中根据所获得的三维图象对色谱峰进行分析，特别是峰纯度和光谱库检索功能有助于判别色谱峰的特性。 在建立分析方法时，使用PDA-100 进行一次分析，就可以得到样品中各个组分在给定波长范围内的吸光度，不同组分的最佳吸收波长，从而确定检测器的工作条件。 图1 显示在二维谱图中该杂质被错误的定性为芘；在图2的3D 光谱图中，芘和杂质得到很明显的区分。 图1. 芘和杂质的重叠谱图 4 图2 . 芘和杂质的光谱图 5 2. 仪器介绍 2.1 前面板 图3. 前面板 指示灯 状态 功能 亮 采集数据 Run 闪 报警：如泄漏等 关 没有采集数据 亮 氘灯开 Deuterium 闪 开灯失败 关 氘灯关 亮 钨灯开 Tungsten 闪 开灯失败 关 钨灯关 亮 电源接通 Pow er 闪 自检失败 关 电源关闭 6 2.2 内侧前面板 流动池盖板可以保护流动池免受灰尘、环境温度和震动的影响。光源的盖板可以保证光路的热稳定性。由于流动池位于盖板后面，泄漏时有可能不会被立刻发现，PDA-100 在底盘右侧安装了一个泄漏报警器，发生泄漏时 Run 指示灯闪动，PeakNet 6/CHROMELEON 6 工作站也会显示有关信息。 图 4. 内部结构 2.3 光路 光线从钨灯射出，经过开放式结构的氘灯，由源透镜聚焦在流动池；然后通过光谱透镜到达滤波器，最后聚焦进入狭缝，投射到光栅，在衍射至二极管矩阵，每个光电二极管测量一窄部分光谱。 钨灯 可见光和近红外波段（380~ 800nm）的光源。 可见光聚焦透镜 聚焦由钨...
