动力运行规程VIP免费

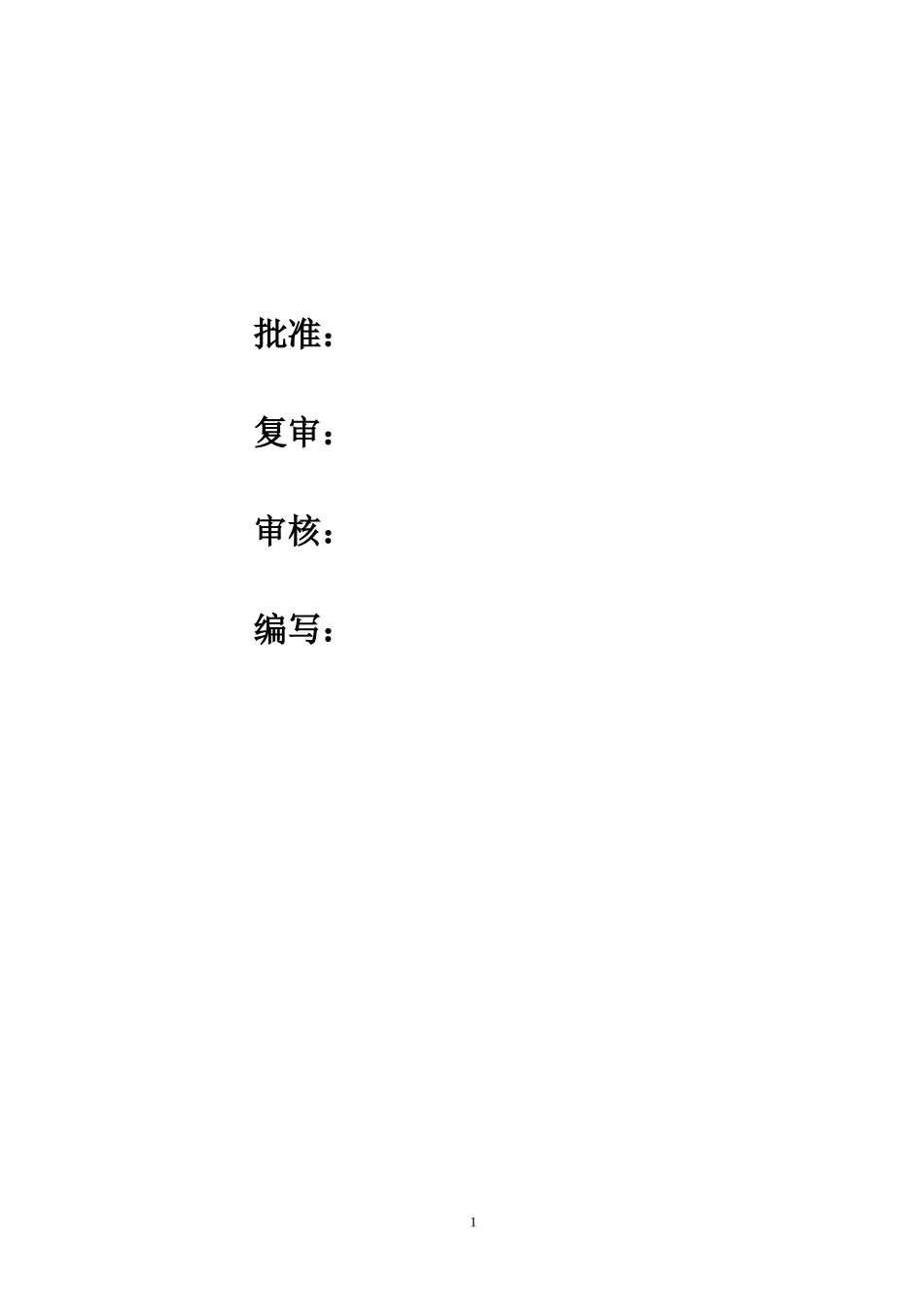

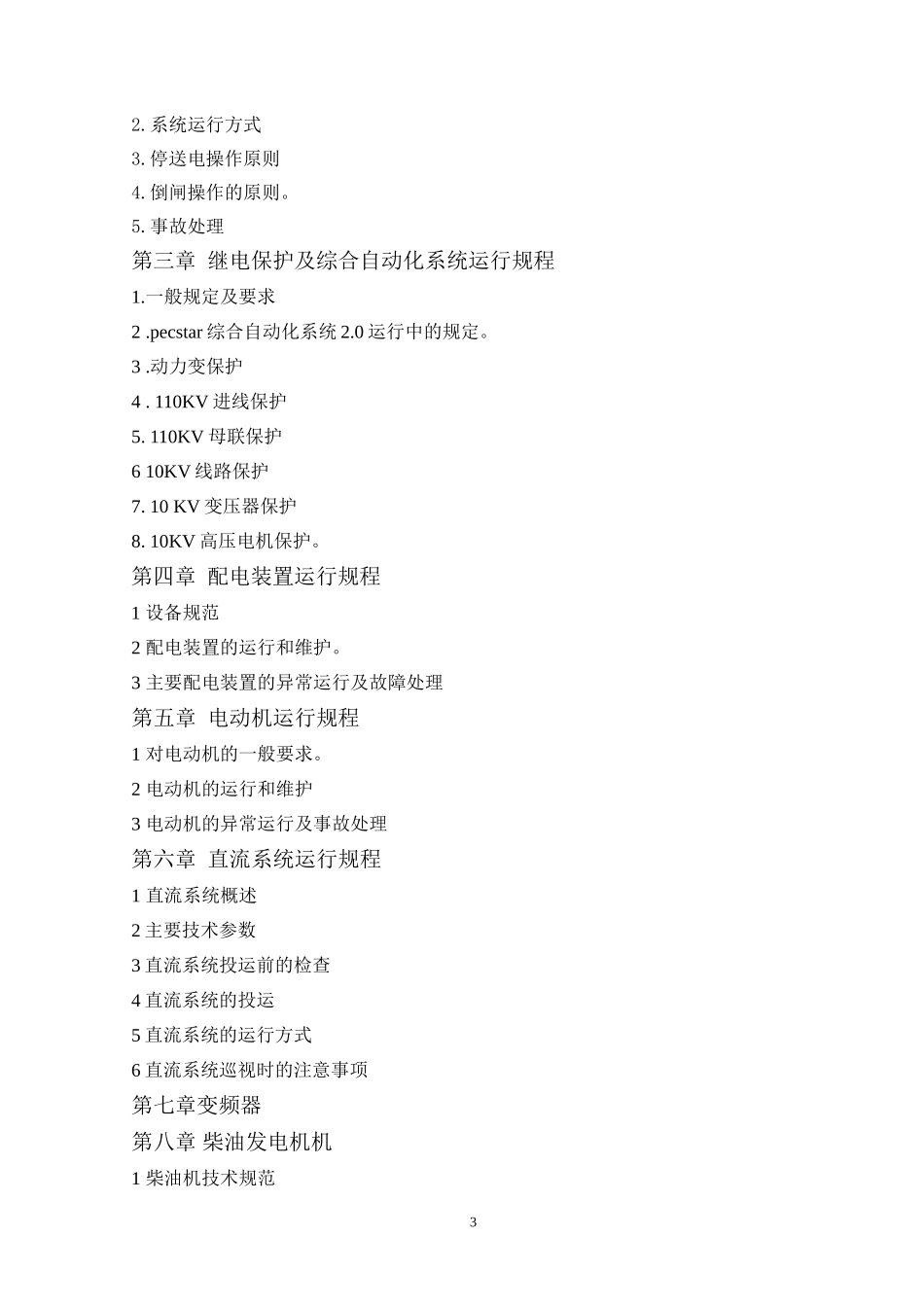

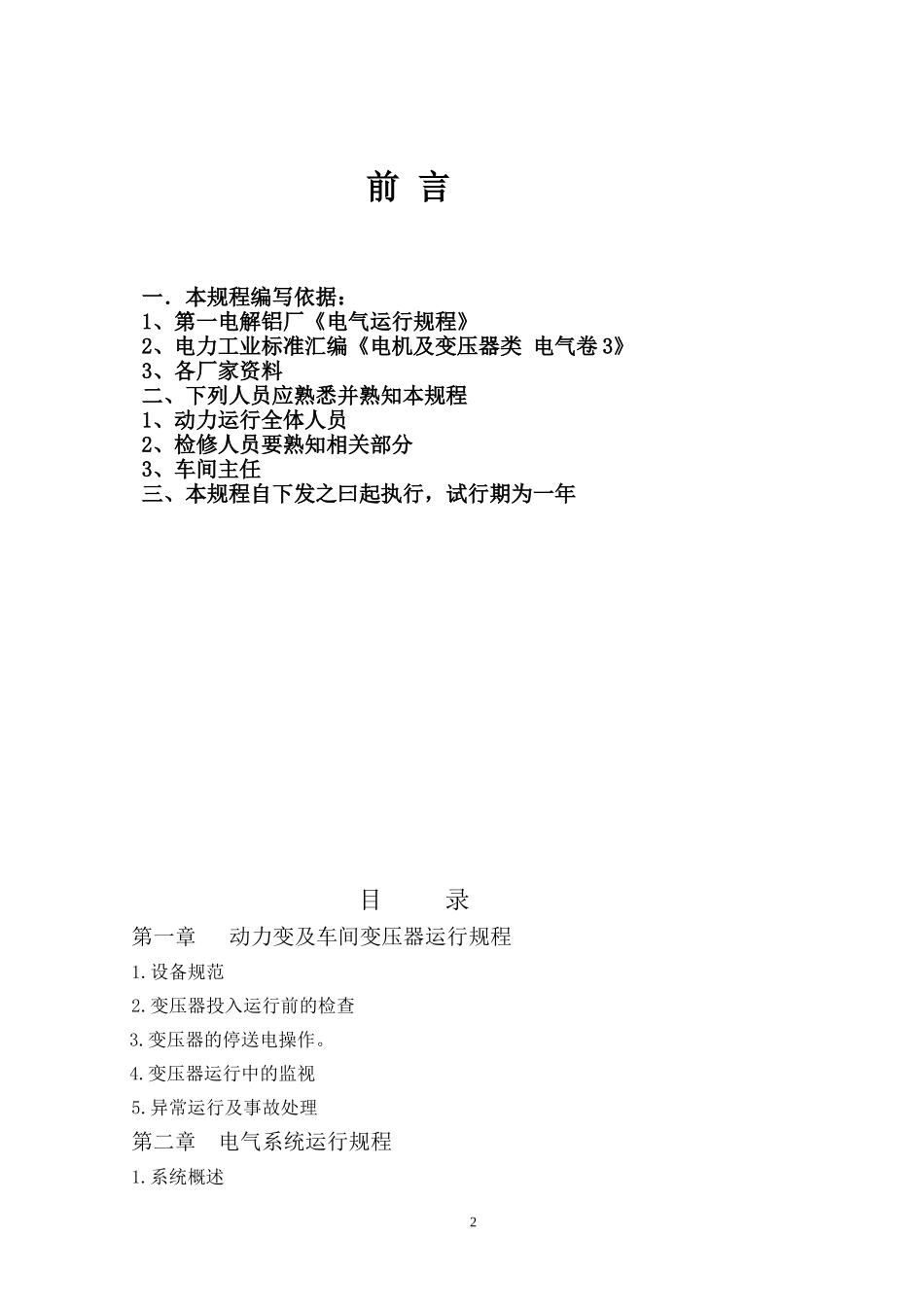

批准：复审：审核：编写：1前言一．本规程编写依据：1、第一电解铝厂《电气运行规程》2、电力工业标准汇编《电机及变压器类电气卷3》3、各厂家资料二、下列人员应熟悉并熟知本规程1、动力运行全体人员2、检修人员要熟知相关部分3、车间主任三、本规程自下发之曰起执行，试行期为一年目录第一章动力变及车间变压器运行规程1.设备规范2.变压器投入运行前的检查3.变压器的停送电操作。4.变压器运行中的监视5.异常运行及事故处理第二章电气系统运行规程1.系统概述22.系统运行方式3.停送电操作原则4.倒闸操作的原则。5.事故处理第三章继电保护及综合自动化系统运行规程1.一般规定及要求2.pecstar综合自动化系统2.0运行中的规定。3.动力变保护4.110KV进线保护5.110KV母联保护610KV线路保护7.10KV变压器保护8.10KV高压电机保护。第四章配电装置运行规程1设备规范2配电装置的运行和维护。3主要配电装置的异常运行及故障处理第五章电动机运行规程1对电动机的一般要求。2电动机的运行和维护3电动机的异常运行及事故处理第六章直流系统运行规程1直流系统概述2主要技术参数3直流系统投运前的检查4直流系统的投运5直流系统的运行方式6直流系统巡视时的注意事项第七章变频器第八章柴油发电机机1柴油机技术规范32主要技术参数3故障处理第一章动力变及车间变压器运行规程1设备技术规范1.1动力变压器技术规范序号名称单位技术规范1型号SFZ9-50000/1102相数相33频率Hz504冷却方式ONAN/ONAF5使用条件户外式6联结组标号YNd117网侧容量KVA500008额定电压KV115KV±8×1.25%/10.5KV9空载损耗KW32.00010空载电流％0.2611负载损耗KW190.83012短路阻抗％10.7613调压级数17总重T59．5生产厂家济南志友变压器有限公司1.2各车间变压器技术规范名称主控楼变沉降变煤气站变溶出变原料变型号SCB10-315/10SCB10-2000/10SCB10-1600/10SCB10-1000/10SCB10-1600/10额定容量315KVA2000KVA1600KVA1000KVA1600KVA额定电压10000/40010000/40010000/40010000/40010000/400联接组别Dyn11Dyn11Dyn11Dyn11Dyn11阻抗电压3.91％6.02%6.13％6.27%6.14%冷却方式AFAFAFAFAF一次电流18.27115.5A92.457.792.44二次电流454.72887A2309.414432309.4相数3相3相3相3相3相生产厂家济南志亨特种变压器有限公司济南志亨特种变压器有限公司济南志亨特种变压器有限公司济南志亨特种变压器有限公司济南志亨特种变压器有限公司名称蒸发槽灌区变蒸发循环水变蒸发变控制过滤变种子过滤变型号SCB10-630/10SCB10-1250/10SCB10-1600/10SCB10-1000/10SCB10-1600/10额定容量630KVA1250KVA1600KVA1000KVA1600KVA额定电压10000/40010000/40010000/40010000/40010000/400联接组别Dyn11Dyn11Dyn11Dyn11Dyn11阻抗电压6.13％6.08%6.07％6.21%6.07%冷却方式AN/AFAFAFAFAF一次电流36.472.2A92.457.792.4二次电流9091804A2309.414432309.4相数3相3相3相3相3相生产厂家济南志亨特种变压器有限公司济南志亨特种变压器有限公司济南志亨特种变压器有限公司济南志亨特种变压器有限公司济南志亨特种变压器有限公司名称分解循环水变空压变种子分解变焙烧变检修车间变型号SCB10-800/10SCB10-630/10SCB10-2000/10SCB10-2000/10SCB10-500/10额定容量800KVA630KVA2000KVA2000KVA500KVA额定电压10000/40010000/40010000/40010000/40010000/400联接组别Dyn11Dyn11Dyn11Dyn11Dyn11阻抗电压6.00％5.96%6.06％6.06%4.14%冷却方式AFAFAFAFAF一次电流46.236.4A115.5115.528.9二次电流1155909A28872887454.7相数3相3相3相3相3相生产厂家济南志亨特种变压器有限公司济南志亨特种变压器有限公司济南志亨特种变压器有限公司济南志亨特种变压器有限公司济南志亨特种变压器有限公司2投入运行前的检查2.1全部检修工作结束，有关工作票应全部收回，接地线、临时标示牌和临时遮栏应全部拆除，与运行无关的工具、材料及其它杂物应清理干净，检修人员所修项目及检修后设备有何缺陷应交待清楚。2.2投入运行前的绝缘检测52.2.1变压器线圈电压在500V以上使用1000-2500V的摇表，线圈电压在500V以下使用500V的摇表。2.2.2分别测量高、低压侧对地及高、低压侧相间绝缘电阻，其阻值不应低于上次所测值的3...
