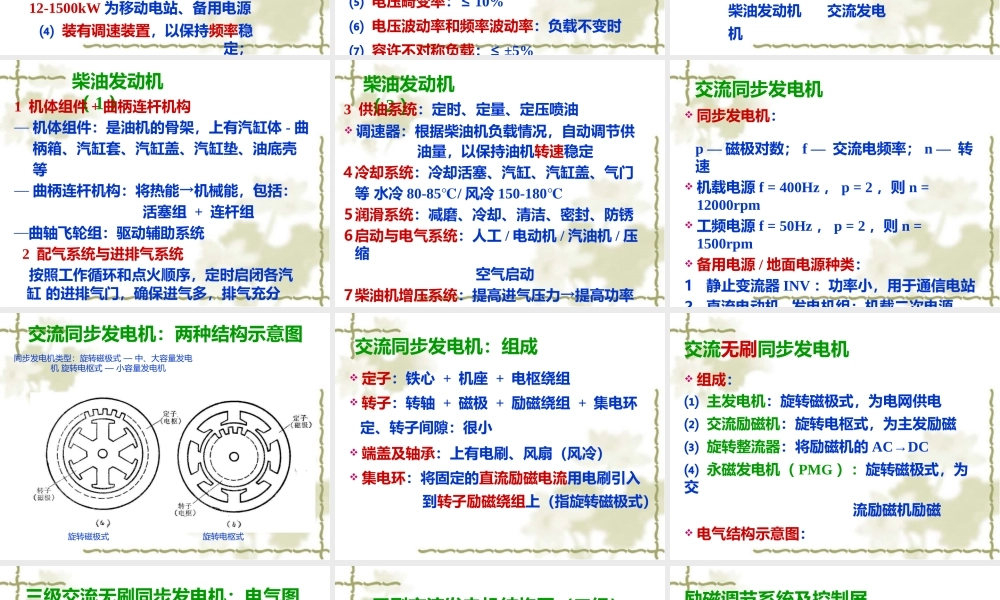

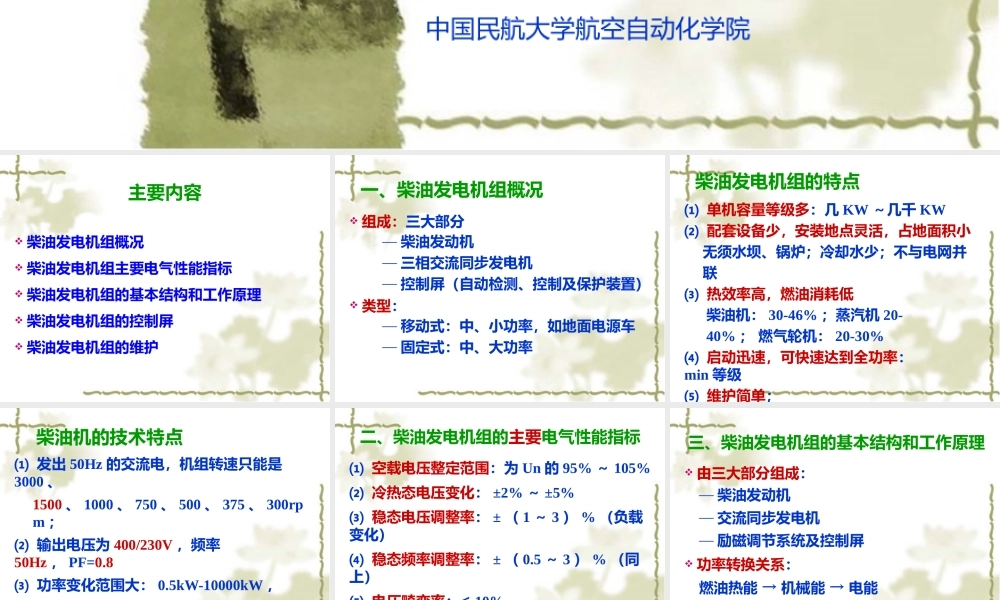

柴油发电机组— 组成及原理简介中国民航大学航空自动化学院主要内容 柴油发电机组概况 柴油发电机组主要电气性能指标 柴油发电机组的基本结构和工作原理 柴油发电机组的控制屏 柴油发电机组的维护一、柴油发电机组概况 组成：三大部分— 柴油发动机— 三相交流同步发电机— 控制屏（自动检测、控制及保护装置） 类型：— 移动式：中、小功率，如地面电源车— 固定式：中、大功率柴油发电机组的特点⑴ 单机容量等级多：几 KW ～几千 KW⑵ 配套设备少，安装地点灵活，占地面积小 无须水坝、锅炉；冷却水少；不与电网并联⑶ 热效率高，燃油消耗低柴油机： 30-46% ；蒸汽机 20-40% ； 燃气轮机： 20-30%⑷ 启动迅速，可快速达到全功率：min 等级⑸ 维护简单；⑹ 建设成本低：风电 / 水电 / 太阳能 / 核电 / 火电柴油机的技术特点⑴ 发出 50Hz 的交流电，机组转速只能是3000 、1500 、 1000 、 750 、 500 、 375 、 300rpm ；⑵ 输出电压为 400/230V ，频率50Hz ， PF=0.8⑶ 功率变化范围大： 0.5kW-10000kW ，12-1500kW 为移动电站、备用电源⑷ 装有调速装置，以保持频率稳定；⑸ 自动化程度高：具有自启动、自动加载、自动报警、自动保护功能二、柴油发电机组的主要电气性能指标⑴ 空载电压整定范围：为 Un 的 95% ～ 105%⑵ 冷热态电压变化： ±2% ～ ±5%⑶ 稳态电压调整率： ± （ 1 ～ 3 ） % （负载变化）⑷ 稳态频率调整率： ± （ 0.5 ～ 3 ） % （同上）⑸ 电压畸变率：≤ 10%⑹ 电压波动率和频率波动率：负载不变时⑺ 容许不对称负载：≤ ±5%三、柴油发电机组的基本结构和工作原理 由三大部分组成：— 柴油发动机— 交流同步发电机— 励磁调节系统及控制屏 功率转换关系：燃油热能 → 机械能 → 电能 柴油发动机交流发电机柴油发动机（ 1 ）1 机体组件 + 曲柄连杆机构— 机体组件：是油机的骨架，上有汽缸体 - 曲 柄箱、汽缸套、汽缸盖、汽缸垫、油底壳等— 曲柄连杆机构：将热能→机械能，包括：活塞组 + 连杆组—曲轴飞轮组：驱动辅助系统 2 配气系统与进排气系统按照工作循环和点火顺序，定时启闭各汽缸 的进排气门，确保进气多，排气充分柴油发动机（ 2 ）3 供油系统：定时、定量、定压喷油 调速器：根据柴油机负载情况，自动调节供油量，以保持油机转速稳定4 冷却系统：冷却活...
