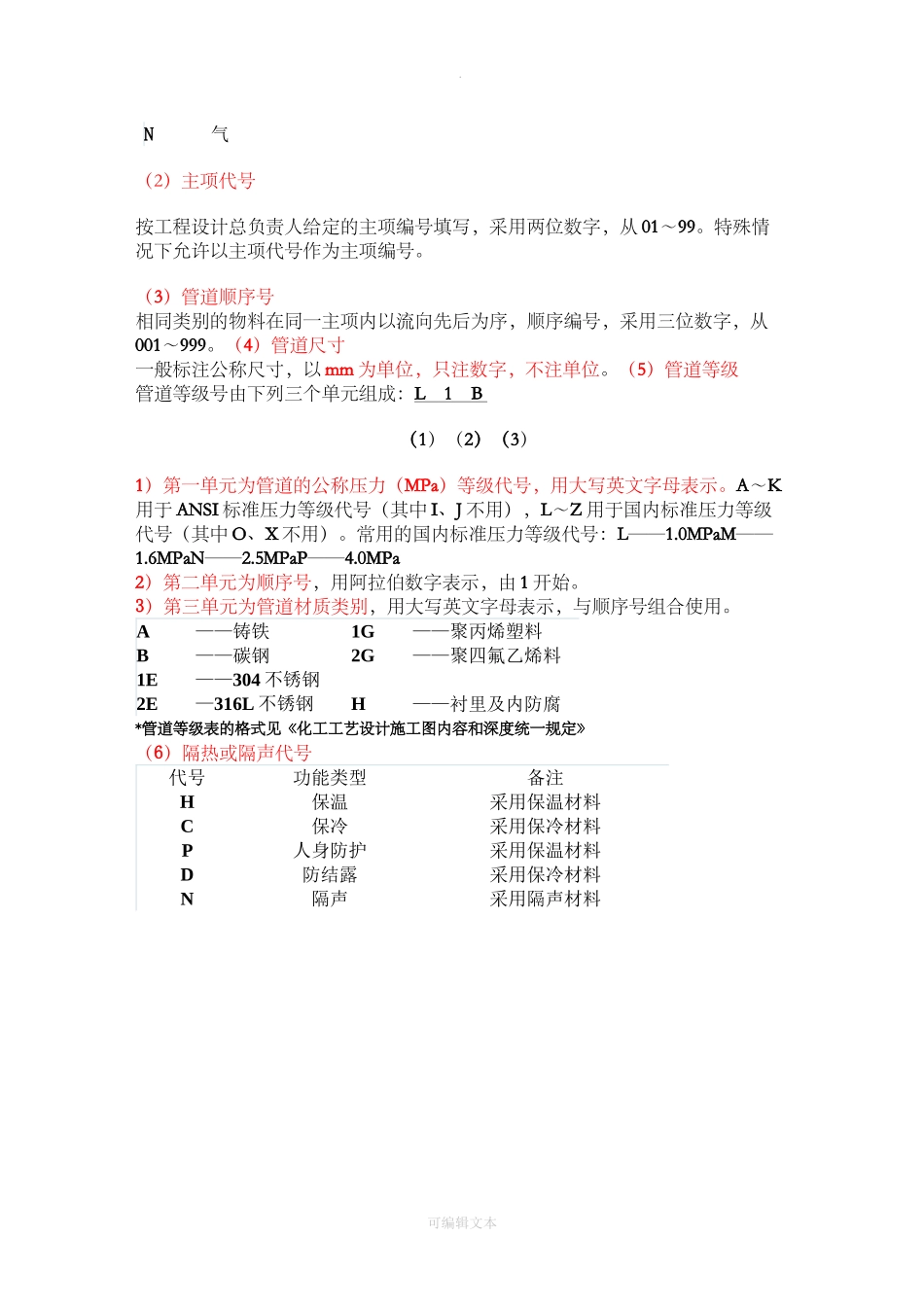

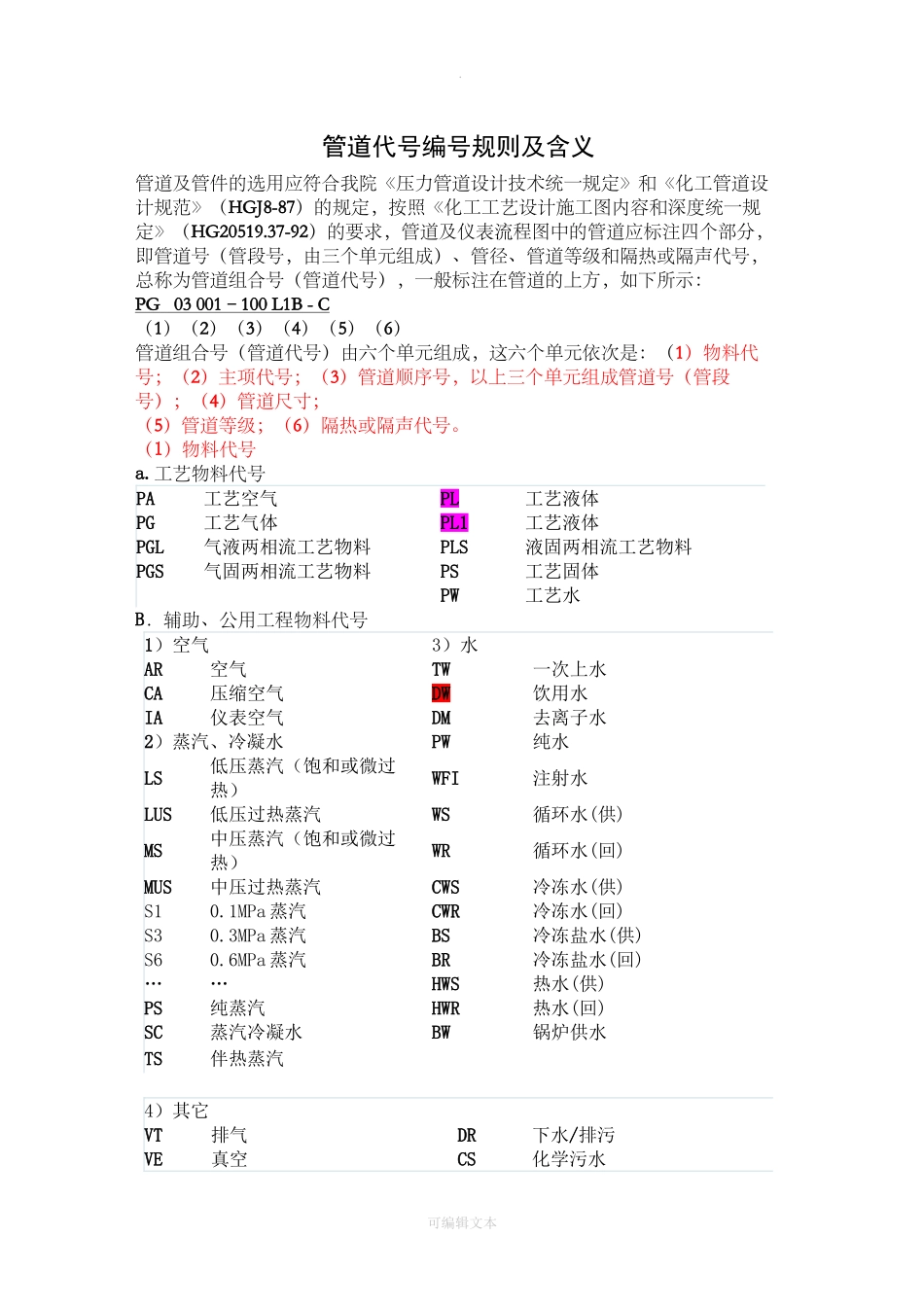

.管道代号编号规则及含义管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下所示： PG 03 001–100 L1B - C （1）（2）（3）（4）（5）（6）管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸； （5）管道等级；（6）隔热或隔声代号。 （1）物料代号 a.工艺物料代号PA 工艺空气 PL 工艺液体 PG 工艺气体 PL1 工艺液体 PGL 气液两相流工艺物料 PLS 液固两相流工艺物料 PGS 气固两相流工艺物料 PS 工艺固体 PW 工艺水 B．辅助、公用工程物料代号1）空气 3）水 AR 空气 TW 一次上水 CA 压缩空气 DW 饮用水 IA 仪表空气 DM 去离子水 2）蒸汽、冷凝水 PW 纯水 LS 低压蒸汽（饱和或微过热） WFI 注射水 LUS 低压过热蒸汽 WS 循环水(供) MS 中压蒸汽（饱和或微过热） WR 循环水(回) MUS 中压过热蒸汽 CWS 冷冻水(供) S1 0.1MPa 蒸汽 CWR 冷冻水(回) S3 0.3MPa 蒸汽 BS 冷冻盐水(供) S6 0.6MPa 蒸汽 BR 冷冻盐水(回) … … HWS 热水(供) PS 纯蒸汽 HWR 热水(回) SC 蒸汽冷凝水 BW 锅炉供水 TS 伴热蒸汽 4）其它 VT 排气 DR 下水/排污 VE 真空 CS 化学污水 可编辑文本.N气 （2）主项代号按工程设计总负责人给定的主项编号填写，采用两位数字，从 01～99。特殊情况下允许以主项代号作为主项编号。（3）管道顺序号 相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001～999。（4）管道尺寸 一般标注公称尺寸，以 mm 为单位，只注数字，不注单位。（5）管道等级 管道等级号由下列三个单元组成：L 1 B （1）（2）（3）1）第一单元为管道的公称压力（MPa）等级代号，用大写英文字母表示。A～K用于 ANSI 标准压力等级代号（其中 I、J 不用），L～Z 用于国内标准压力等级代号（其中 O、X 不用）。常用的国内标准压力等级代号：L——1.0MPaM——1.6MPaN——2.5MPaP——4.0MPa2）第二单元为顺序号，用阿拉伯...
