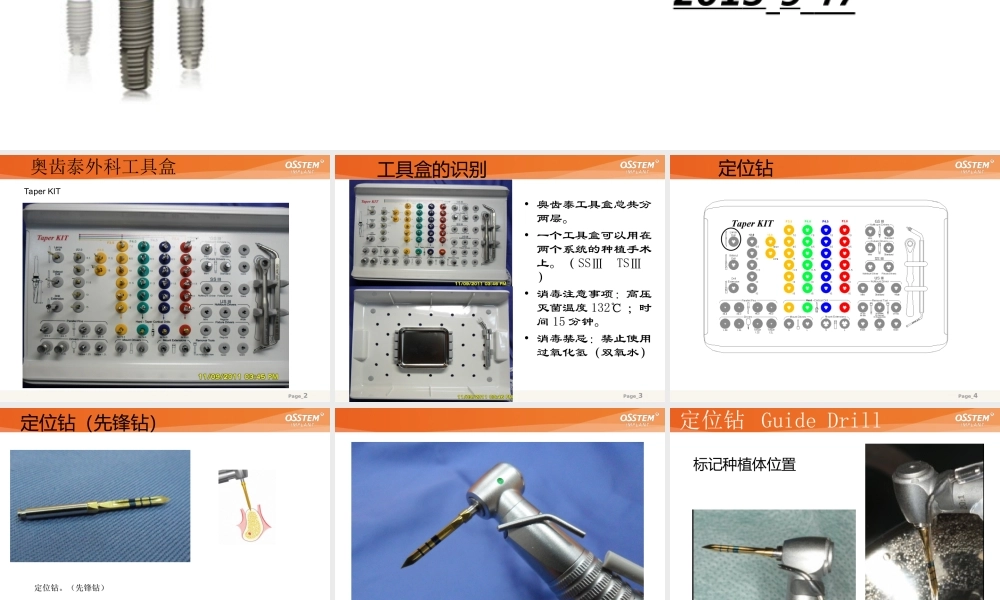

Page_1OSSTEM 外科工具盒 2015-9-17Page_2奥齿泰外科工具盒 Taper KITPage_3工具盒的识别• 奥齿泰工具盒总共分两层。• 一个工具盒可以用在两个系统的种植手术上。（ SSⅢ TSⅢ）• 消毒注意事项：高压灭菌温度 132℃ ；时间 15 分钟。• 消毒禁忌：禁止使用过氧化氢（双氧水）Page_4定位钻Page_5定位钻（先锋钻）定位钻。（先锋钻）定位钻。（先锋钻）确定位置，使用中打穿皮质骨即可。确定位置，使用中打穿皮质骨即可。Page_6Page_7定位钻 Guide Drill标记种植体位置Page_8标记种植体位置定位钻 Guide DrillPage_9Page_10侧切钻•改变洞的方向时磨削一侧洞壁•侧切功能强，慎用Page_11侧切钻 Lindarmen DrillPage_12延长杆Page_13钻延长器 Drill Extension Page_14Page_15Drill Extension钻延长器Page_162.2 扩孔钻（柱形） 使用 2.2 的钻非常重要及关键，判断方向及感受骨质都在这一步发生。Page_17Page_18标记钻 Marking Drill Page_19锥形钻锥形钻直径： 3.5 黄 /4.0 绿 /4.5 蓝 /5.0 红长度： 7/8.5/10/11.5/13/建议钻孔到止动环为止Page_20锥形钻Page_2178.5 10 11.5 13锥形钻Page_22Page_23皮质骨钻•皮质骨钻•3.5/4.0/4.5/5.0•根据植体大小使用专用钻。Page_24•皮质骨钻根据植体直径大小使用专用钻•在硬质骨伤一定使用皮质骨钻Page_25Page_26平行杆 / 方向指示器Parallel Pin / Direction IndicatorPage_27平行杆• 平行杆• 在术中， 2.0 钻后用• 检查扩孔方向及咬颌作用Page_28Parallel pin平行杆Page_29平行杆 / 方向指示器Parallel Pin / Direction IndicatorPage_301.2 手动螺丝刀 &1.2 扳手用螺丝刀•1.2 手动螺丝刀•手术中取携带体，上愈合基台用•1.2 扳手用螺丝刀•二期修复，上基台用Page_31携带体取出器在植体植入后，中央螺丝取出，携带体取不下来时使用原因：在植入时，扭矩过大导致内六角携带体挤压变形，使携带体不好取出Page_32Page_33Page_34携带体连接器分两种 S & LPage_35植入种植体Page_38扳手用携带体连接器分两种 S & L扭矩扳手手动携带体连接器Page_40Page_42无携带体螺丝刀分两种迷你（黄色） & 标准（绿色）Page_43Page_44种植体螺丝刀Page_45 种植体螺丝刀 Fixture Drive Page_46Page_47 种植体螺丝刀 Fixture Drive Page_48无扭矩扳手Page_49•有 in&out 两个方向 . in 顺时针旋转 . out 逆时针旋转 .•...
