电子产品研发设计规范V1.0VIP免费

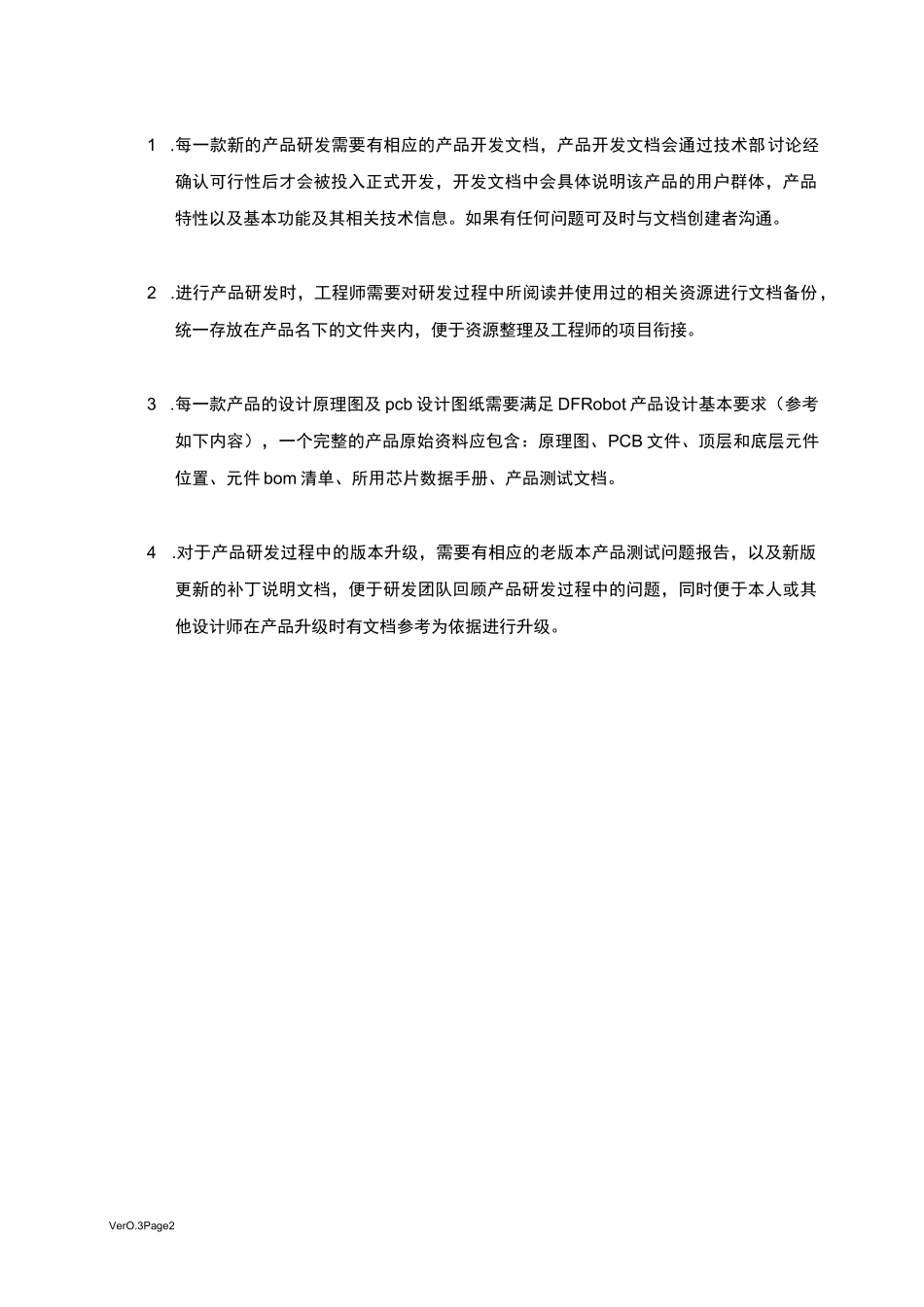

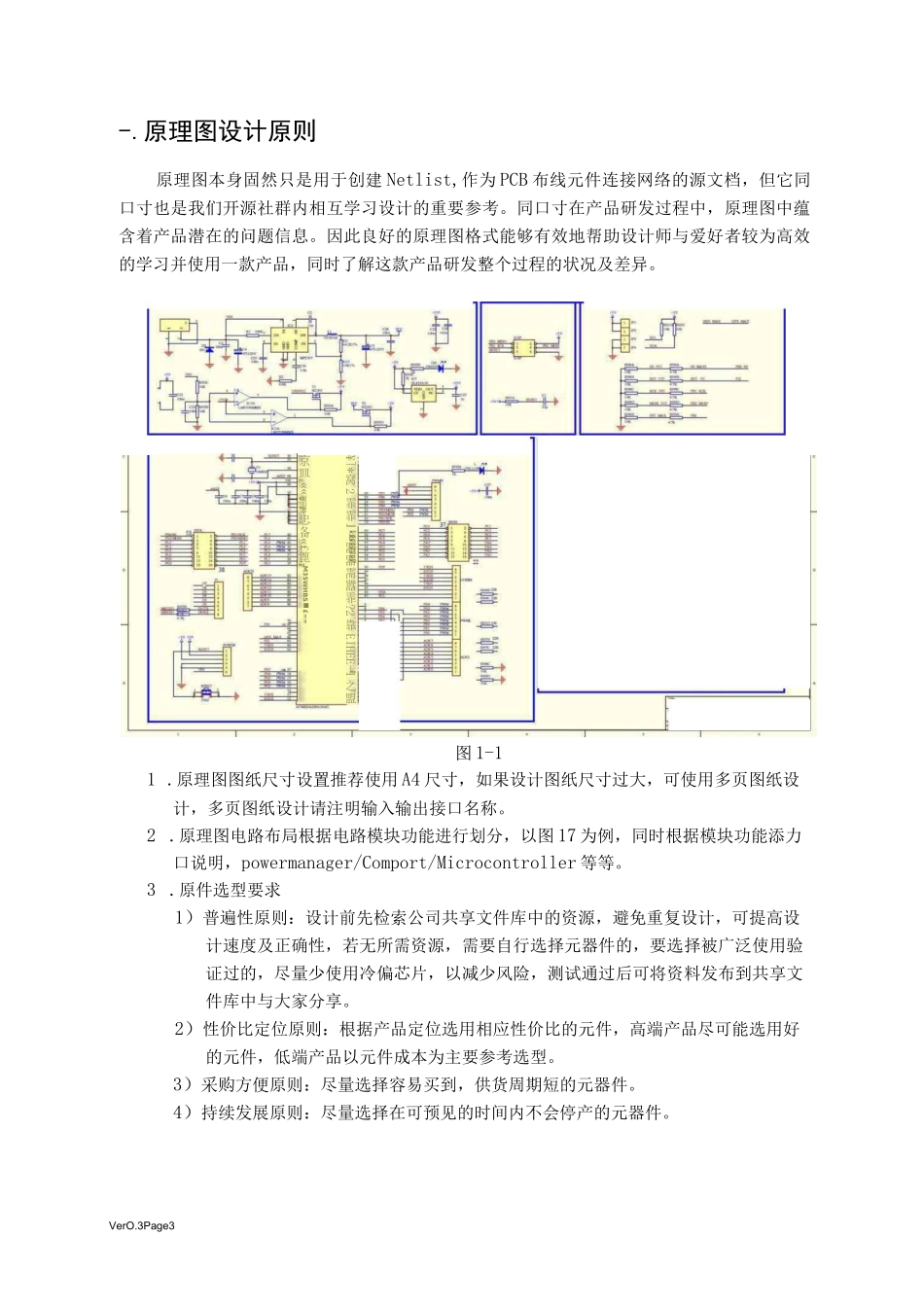

VerO.3Page1产品研发设计规范产品研发须知VerO.3Page21 .每一款新的产品研发需要有相应的产品开发文档，产品开发文档会通过技术部讨论经确认可行性后才会被投入正式开发，开发文档中会具体说明该产品的用户群体，产品特性以及基本功能及其相关技术信息。如果有任何问题可及时与文档创建者沟通。2.进行产品研发时，工程师需要对研发过程中所阅读并使用过的相关资源进行文档备份，统一存放在产品名下的文件夹内，便于资源整理及工程师的项目衔接。3 .每一款产品的设计原理图及 pcb 设计图纸需要满足 DFRobot 产品设计基本要求（参考如下内容），一个完整的产品原始资料应包含：原理图、PCB 文件、顶层和底层元件位置、元件 bom 清单、所用芯片数据手册、产品测试文档。4.对于产品研发过程中的版本升级，需要有相应的老版本产品测试问题报告，以及新版更新的补丁说明文档，便于研发团队回顾产品研发过程中的问题，同时便于本人或其他设计师在产品升级时有文档参考为依据进行升级。VerO.3Page3-.原理图设计原则原理图本身固然只是用于创建 Netlist,作为 PCB 布线元件连接网络的源文档，但它同口寸也是我们开源社群内相互学习设计的重要参考。同口寸在产品研发过程中，原理图中蕴含着产品潜在的问题信息。因此良好的原理图格式能够有效地帮助设计师与爱好者较为高效的学习并使用一款产品，同时了解这款产品研发整个过程的状况及差异。1 .原理图图纸尺寸设置推荐使用 A4 尺寸，如果设计图纸尺寸过大，可使用多页图纸设计，多页图纸设计请注明输入输出接口名称。2 .原理图电路布局根据电路模块功能进行划分，以图 17 为例，同时根据模块功能添力口说明，powermanager/Comport/Microcontroller 等等。3 .原件选型要求1）普遍性原则：设计前先检索公司共享文件库中的资源，避免重复设计，可提高设计速度及正确性，若无所需资源，需要自行选择元器件的，要选择被广泛使用验证过的，尽量少使用冷偏芯片，以减少风险，测试通过后可将资料发布到共享文件库中与大家分享。2）性价比定位原则：根据产品定位选用相应性价比的元件，高端产品尽可能选用好的元件，低端产品以元件成本为主要参考选型。3）采购方便原则：尽量选择容易买到，供货周期短的元器件。4）持续发展原则：尽量选择在可预见的时间内不会停产的元器件。图 1-1¥]*窝2霏霏』XI器器需嚣霏?2靠EIHEE-I之盟京皿£««==»忠备«£篦M3SWHBS■£==VerO.3Page45）可替代原则：尽量...
