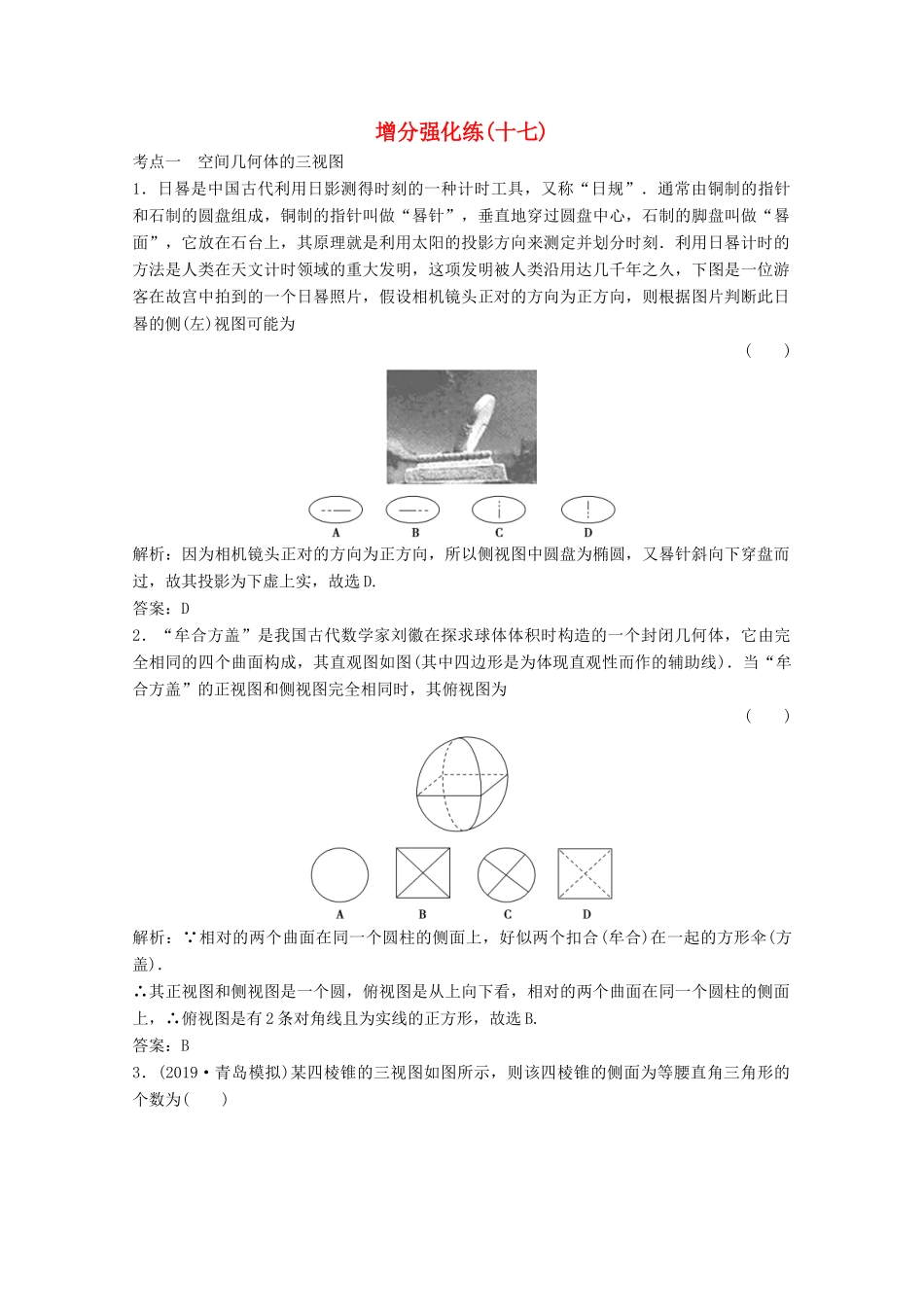

增分强化练(十七)考点一 空间几何体的三视图1．日晷是中国古代利用日影测得时刻的一种计时工具，又称“日规”．通常由铜制的指针和石制的圆盘组成，铜制的指针叫做“晷针”，垂直地穿过圆盘中心，石制的脚盘叫做“晷面”，它放在石台上，其原理就是利用太阳的投影方向来测定并划分时刻．利用日晷计时的方法是人类在天文计时领域的重大发明，这项发明被人类沿用达几千年之久，下图是一位游客在故宫中拍到的一个日晷照片，假设相机镜头正对的方向为正方向，则根据图片判断此日晷的侧(左)视图可能为( )解析：因为相机镜头正对的方向为正方向，所以侧视图中圆盘为椭圆，又晷针斜向下穿盘而过，故其投影为下虚上实，故选 D
答案：D2．“牟合方盖”是我国古代数学家刘徽在探求球体体积时构造的一个封闭几何体，它由完全相同的四个曲面构成，其直观图如图(其中四边形是为体现直观性而作的辅助线)．当“牟合方盖”的正视图和侧视图完全相同时，其俯视图为( )解析： 相对的两个曲面在同一个圆柱的侧面上，好似两个扣合(牟合)在一起的方形伞(方盖)．∴其正视图和侧视图是一个圆，俯视图是从上向下看，相对的两个曲面在同一个圆柱的侧面上，∴俯视图是有 2 条对角线且为实线的正方形，故选 B

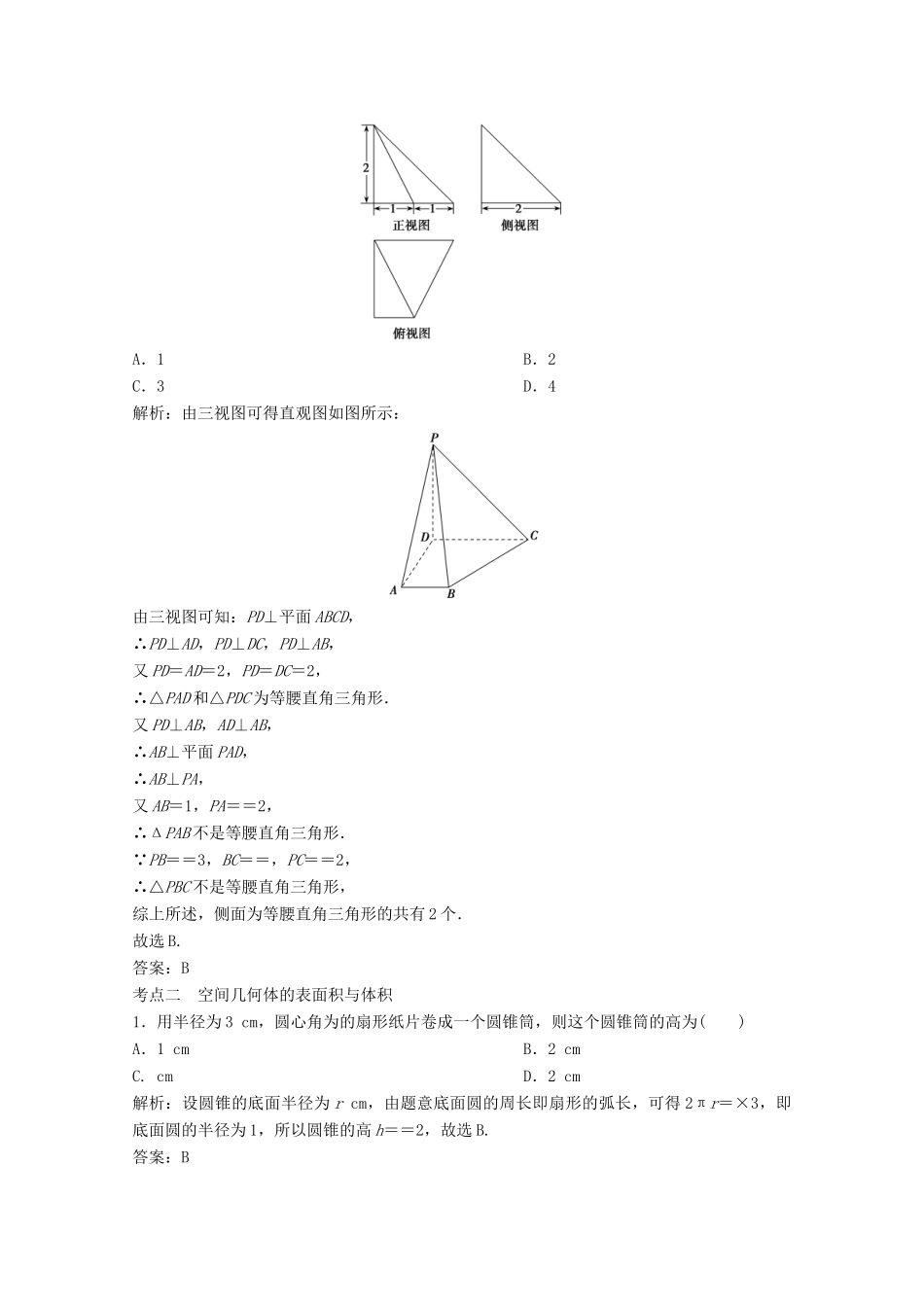

答案：B3．(2019·青岛模拟)某四棱锥的三视图如图所示，则该四棱锥的侧面为等腰直角三角形的个数为( )A．1 B．2C．3 D．4解析：由三视图可得直观图如图所示：由三视图可知：PD⊥平面 ABCD，∴PD⊥AD，PD⊥DC，PD⊥AB，又 PD＝AD＝2，PD＝DC＝2，∴△PAD 和△PDC 为等腰直角三角形．又 PD⊥AB，AD⊥AB，∴AB⊥平面 PAD，∴AB⊥PA，又 AB＝1，PA＝＝2，∴ΔPAB 不是等腰直角三角形． PB＝＝3，BC＝＝，PC＝＝2，∴△PBC 不是等腰直角三角形，综上所述，侧面为等腰直角三角形的共有 2 个．故选 B
