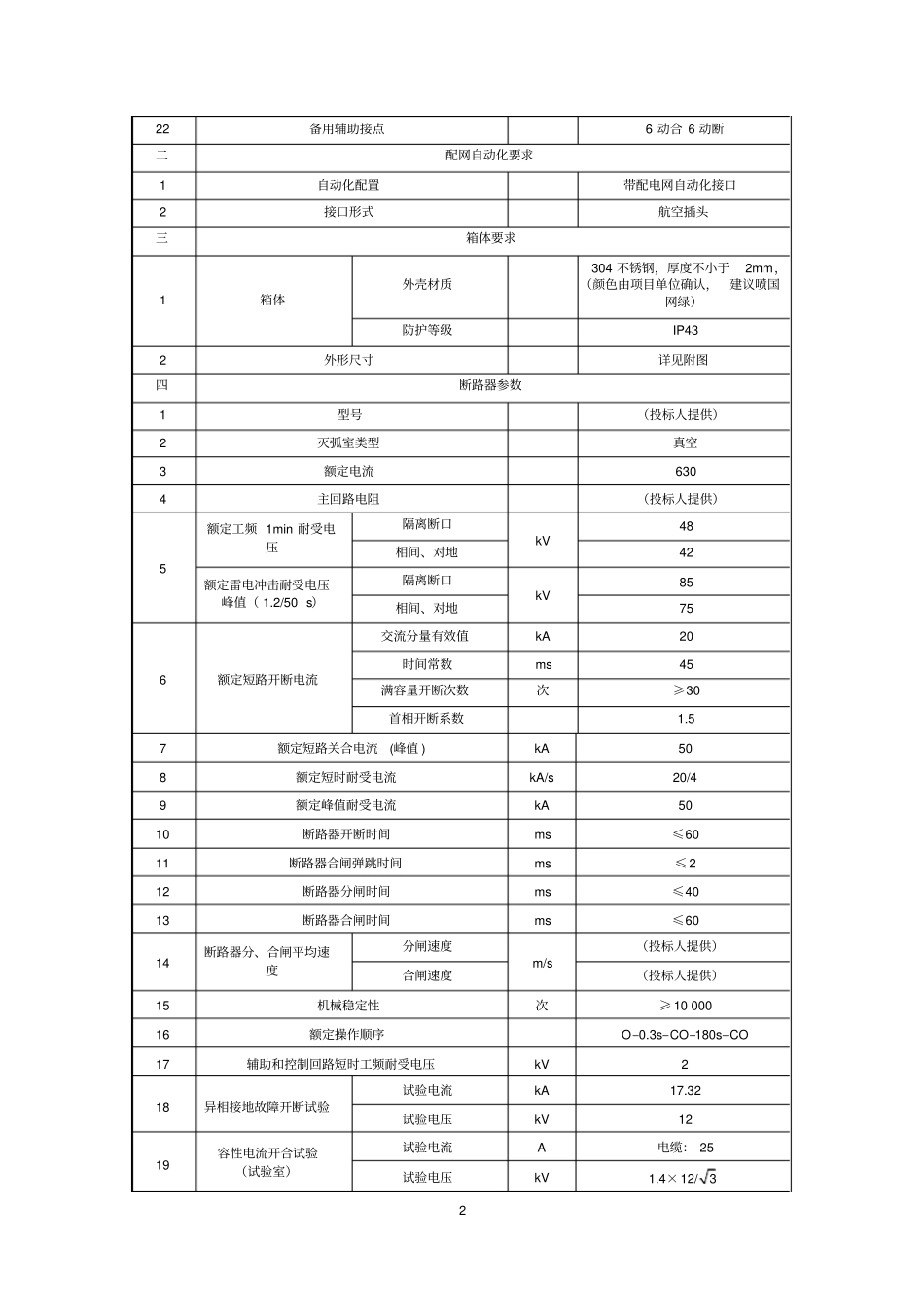

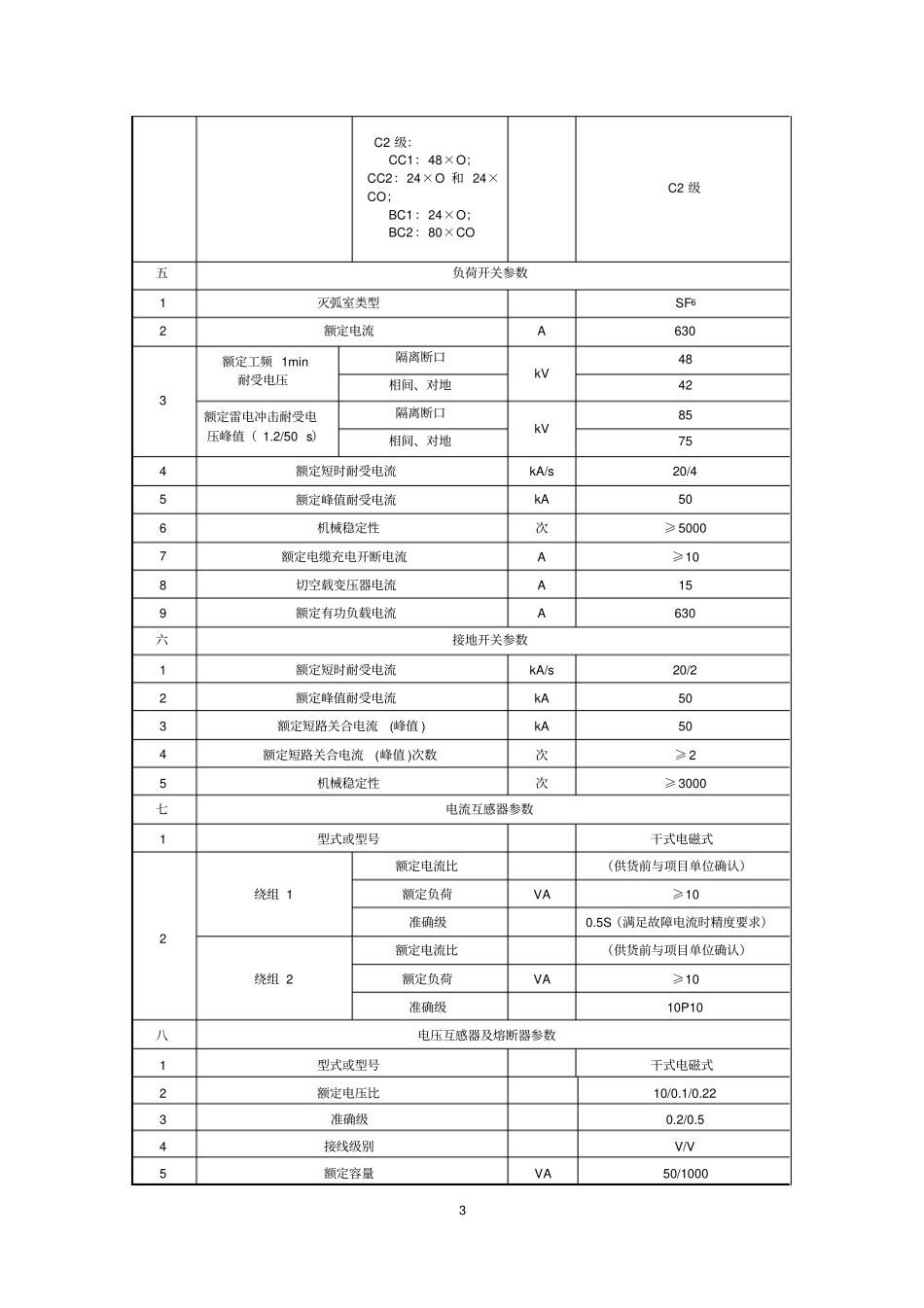

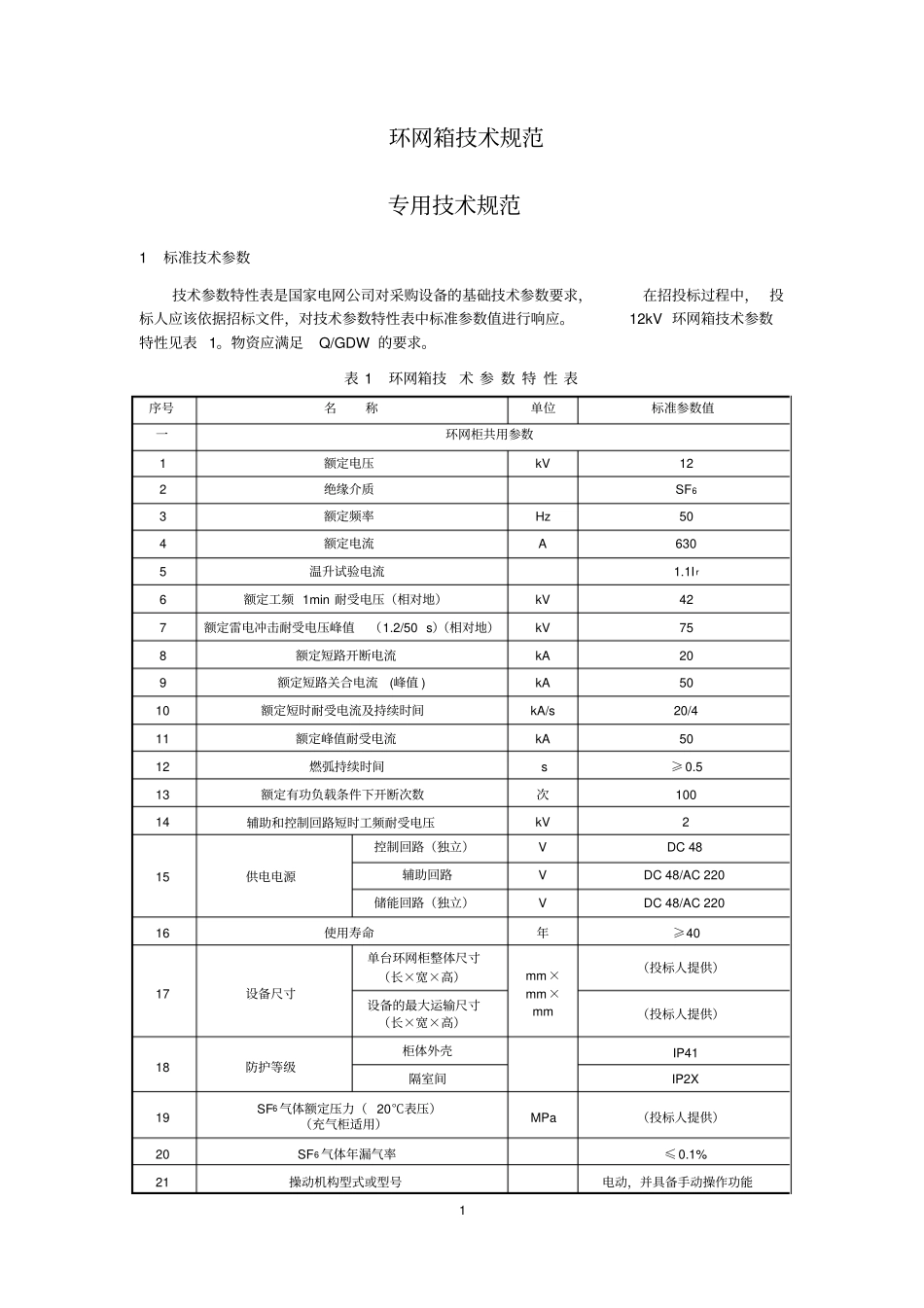

1 环网箱技术规范专用技术规范1标准技术参数技术参数特性表是国家电网公司对采购设备的基础技术参数要求，在招投标过程中， 投标人应该依据招标文件，对技术参数特性表中标准参数值进行响应。12kV 环网箱技术参数特性见表 1。物资应满足Q/GDW 的要求。表 1环网箱技术 参 数 特 性 表序号名称单位标准参数值一环网柜共用参数1 额定电压kV 12 2 绝缘介质SF63 额定频率Hz 50 4 额定电流A 630 5 温升试验电流1.1I r6 额定工频 1min 耐受电压（相对地）kV 42 7 额定雷电冲击耐受电压峰值（1.2/50 s）（相对地）kV 75 8 额定短路开断电流kA 20 9 额定短路关合电流(峰值 ) kA 50 10 额定短时耐受电流及持续时间kA/s 20/4 11 额定峰值耐受电流kA 50 12 燃弧持续时间s ≥ 0.5 13 额定有功负载条件下开断次数次100 14 辅助和控制回路短时工频耐受电压kV 2 15 供电电源控制回路（独立）V DC 48 辅助回路V DC 48/AC 220 储能回路（独立）V DC 48/AC 220 16 使用寿命年≥40 17 设备尺寸单台环网柜整体尺寸（长×宽×高）mm×mm×mm （投标人提供）设备的最大运输尺寸（长×宽×高）（投标人提供）18 防护等级柜体外壳IP41 隔室间IP2X 19 SF6 气体额定压力（ 20℃表压）（充气柜适用）MPa （投标人提供）20 SF6 气体年漏气率≤ 0.1% 21 操动机构型式或型号电动，并具备手动操作功能2 22 备用辅助接点6 动合 6 动断二配网自动化要求1 自动化配置带配电网自动化接口2 接口形式航空插头三箱体要求1 箱体外壳材质304 不锈钢，厚度不小于2mm，（颜色由项目单位确认，建议喷国网绿）防护等级IP43 2 外形尺寸详见附图四断路器参数1 型号（投标人提供）2 灭弧室类型真空3 额定电流630 4 主回路电阻（投标人提供）5 额定工频 1min 耐受电压隔离断口kV 48 相间、对地42 额定雷电冲击耐受电压峰值（ 1.2/50 s）隔离断口kV 85 相间、对地75 6 额定短路开断电流交流分量有效值kA 20 时间常数ms 45 满容量开断次数次≥30 首相开断系数1.5 7 额定短路关合电流(峰值 ) kA 50 8 额定短时耐受电流kA/s 20/4 9 额定峰值耐受电流kA 50 10 断路器开断时间ms ≤60 11 断路器合闸弹跳时间ms ≤ 2 12 断路器分闸时间ms ≤40 13 断路器合闸时间ms ≤60 14 断路器分、合闸平均速度分闸速度m/s （投标人提供）合闸速度（投标人提供）15 ...
