完整版10立方米氮气罐设计VIP免费

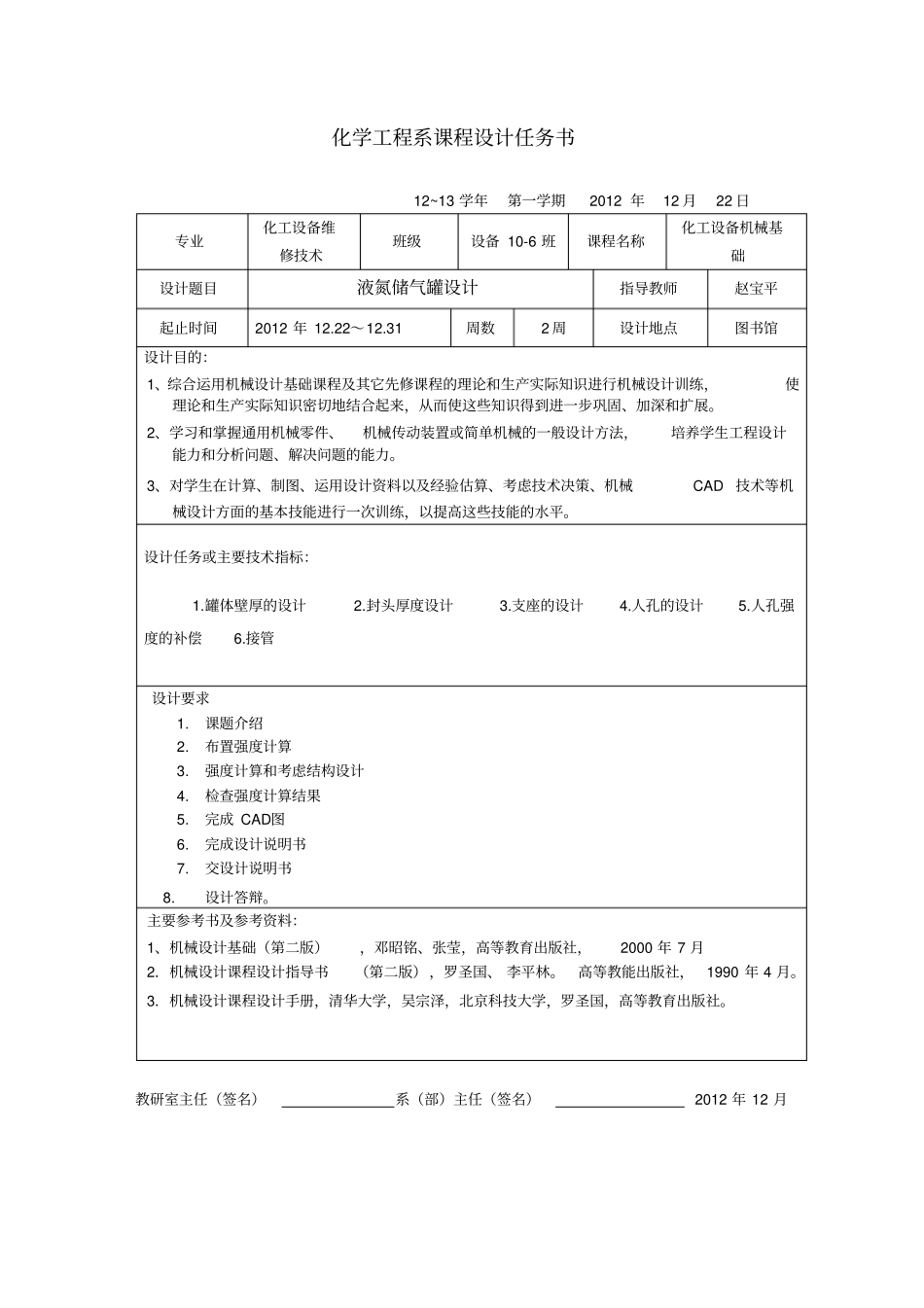

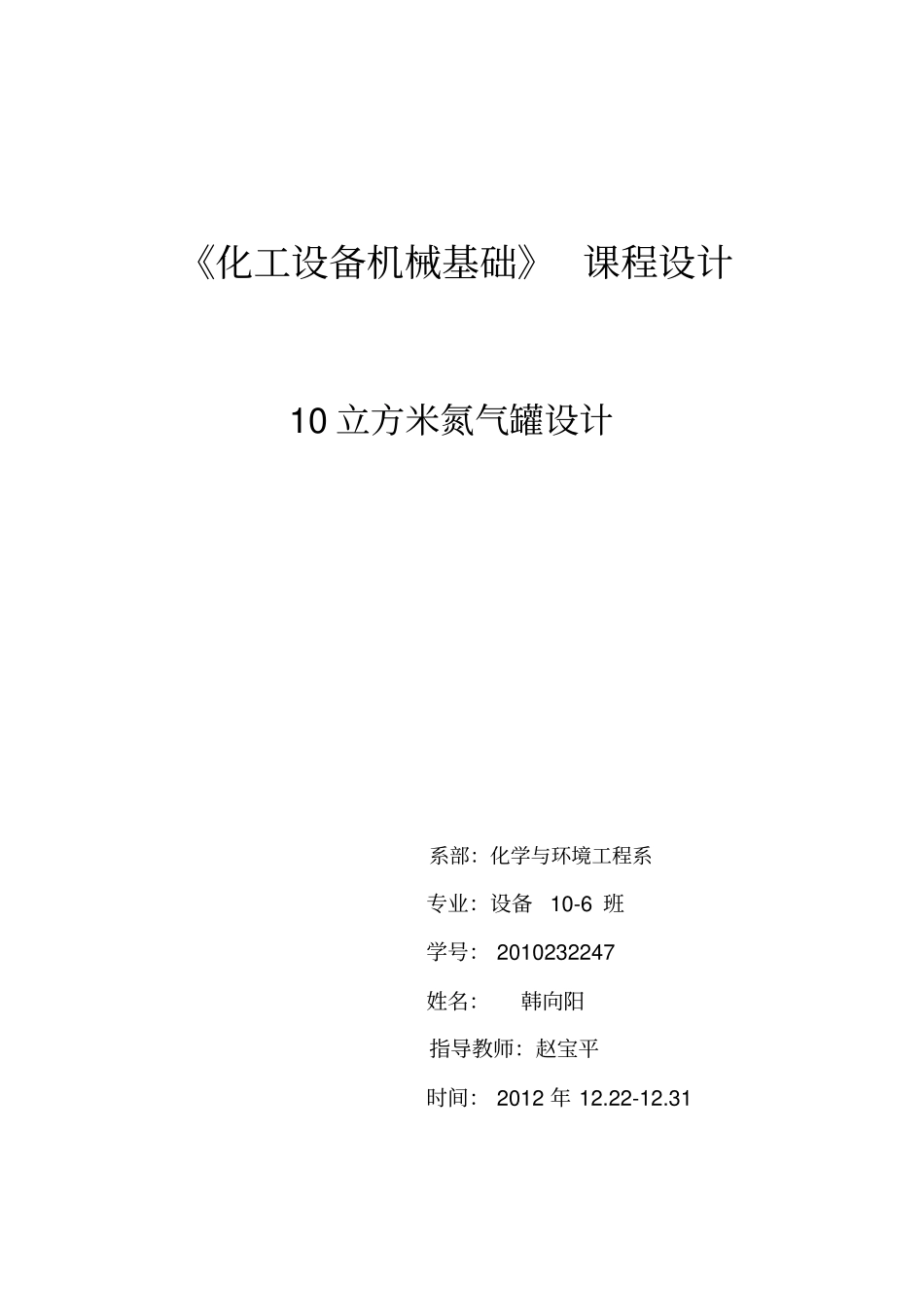

《化工设备机械基础》 课程设计10 立方米氮气罐设计系部：化学与环境工程系专业：设备10-6 班学号： 2010232247 姓名：韩向阳指导教师：赵宝平时间： 2012 年 12.22-12.31新疆工业高等专科学校课程设计评定意见设计题目：氮气罐设计成员姓名：评定意见：评定成绩：指导教师（签名）：年月日化学工程系课程设计任务书12~13 学年第一学期2012 年12 月22 日专业化工设备维修技术班级设备 10-6 班课程名称化工设备机械基础设计题目液氮储气罐设计指导教师赵宝平起止时间2012 年 12.22～12.31 周数2 周设计地点图书馆设计目的：1、综合运用机械设计基础课程及其它先修课程的理论和生产实际知识进行机械设计训练，使理论和生产实际知识密切地结合起来，从而使这些知识得到进一步巩固、加深和扩展。2、学习和掌握通用机械零件、机械传动装置或简单机械的一般设计方法，培养学生工程设计能力和分析问题、解决问题的能力。3、对学生在计算、制图、运用设计资料以及经验估算、考虑技术决策、机械CAD 技术等机械设计方面的基本技能进行一次训练，以提高这些技能的水平。设计任务或主要技术指标：1.罐体壁厚的设计2.封头厚度设计3.支座的设计4.人孔的设计5.人孔强度的补偿6.接管设计要求1.课题介绍2.布置强度计算3.强度计算和考虑结构设计4.检查强度计算结果5.完成 CAD图6.完成设计说明书7.交设计说明书 8. 设计答辩。主要参考书及参考资料：1、机械设计基础（第二版），邓昭铭、张莹，高等教育出版社，2000 年 7 月2．机械设计课程设计指导书（第二版），罗圣国、 李平林。高等教能出版社，1990 年 4 月。3．机械设计课程设计手册，清华大学，吴宗泽，北京科技大学，罗圣国，高等教育出版社。教研室主任（签名）系（部）主任（签名）2012 年 12 月摘要氮气的化学性质很稳定，常温下很难跟其他物质发生反应，但在高温、高能量条件下可与某些物质发生化学变化，用来制取对人类有用的新物质。氮气罐，又称氮气瓶，是用来运输、使用氮气的储存设备，耐高压，一般可以存储高压液态氮。氮气罐的设计主要考虑壁厚、封头、底座、人孔、接管等。其中壁厚、封头设计要考虑设计的厚度、材质和气压试验；支座设计主要包括罐体质量、封头、液氮质量、附体质量等设计；人口主要考虑开口和补强；接管设计主要包括液氮的进料管、液氮的出料管、压力表口、备用口、安全阀口、排污口的设计. 10m3氮气罐设计设备设计主要技术指标 :设计压力 MP...
